Southwire® Machine Flex® TCU 600V Aislamiento XLPE Blindado Cubierta de TPE. XHHW-2 Diámetro Reducido Flexible para Variador de Frecuencia (VFD). Libre de silicona

Southwire

Southwire® Machine Flex® TCU 600V Aislamiento XLPE Blindado Cubierta de TPE. XHHW-2 Diámetro Reducido Flexible para Variador de Frecuencia (VFD). Libre de silicona

Núm. Southwire
SPEC45442

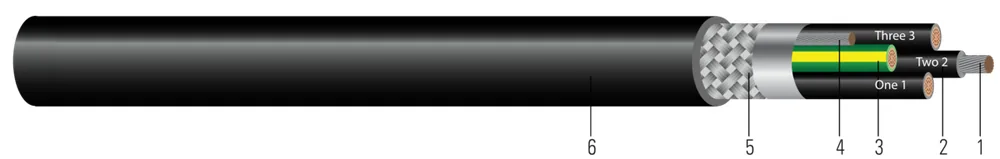

Cable Diámetro Reducido Tipo TC-ER para Variador de Frecuencia, 600 Voltios u 1000 Voltios, Conductores de Cobre Estañado, Aislamiento Tipo XHHW-2 Reticulado, Cubierta de Elastómero Termoplástico, Clasificación 90°C Seco o Húmedo, Impacto por Frío -40°C, Método de Identificación 4. Suministro Flexible para Motor de 1000 Voltios. CSA CIC/TC FT4 Flama. Libre de Silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (5) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Número de ConductorHebras del ConductorDiámetro Sobre Conductor (in)(cm)Espesor del Aislamiento (mils)(mm)Cable de DrenajeDiámetro Sobre Blindaje (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso de Cobre (lbs/1000')(kgs/km)Peso Aprox. (lbs/1000')(kgs/km)
16 AWG16 AWG3326260.0590.15300.761x161x160.3140.80471.190.4081.045886112167 64582499
14 AWG14 AWG3341410.0730.19300.761x141x140.3500.89471.190.4441.1384125145216 64582599
12 AWG12 AWG3365650.0940.24300.761x121x120.3961.01471.190.4901.24124185195290 64582699
10 AWG10 AWG331051050.1170.30300.761x101x100.4671.19621.570.5911.50189281291433 64582799
8 AWG8 AWG331681680.1530.39451.144x144x140.6501.65621.570.7741.97302449480714 67729999
16 AWG16 AWG334.912.456127.674.4876.685.4068.050.0510.080.0330.05--1818 64582499
14 AWG14 AWG335.313.469844.452.8144.193.3915.050.0430.060.0580.0920202525 64582599
12 AWG12 AWG335.914.9915670.761.7742.642.1373.180.0360.050.0540.0825253030 64582699
10 AWG10 AWG337.118.03249112.941.1111.651.3391.990.0300.040.0500.0735354040 64582799
8 AWG8 AWG339.323.62396179.620.7151.060.8611.280.0330.050.0520.0850505555 67729999

Números de parte en esta familia (5)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
6458249916-26 4 CONDUCTORES CU ESTAÑADO CHAQUETA TPE TIPO TC 600V NEGRO 16-26 4/C TINNED CU TPE JACKETED TYPE TC 600V BLACK16 AWG 4C 26 STR1-UNO/2-DOS/3-TRESCARRETE CORTE A LA MEDIDA
6458259914-41 4/C CU ESTAÑADO XHHW-2 1x14 GW T/S CUBIERTA TPE TIPO TC-ER 600V VFD 14-41 4/C TINNED CU XHHW-2 1x14 GW T/S TPE JKT TC-ER 600V VFD14 AWG 4C 41 STR1-UNO/2-DOS/3-TRESCARRETE CORTE A LA MEDIDA
6458269912-65 4/C CU ESTAÑADO XHHW-2 1x12 GW T/S CUBIERTA TPE TIPO TC-ER 600V VFD 12-65 4/C TINNED CU XHHW-2 1x12 GW T/S TPE JKT TC-ER 600V VFD12 AWG 4C 65S1-UNO/2-DOS/3-TRESCARRETE CORTE A LA MEDIDA
6458279910-105 4 CONDUCTORES CU ESTAÑADO XHHW-2 1x10 GW T/S CUBIERTA TPE TC-ER 600V VFD 10-105 4/C TINNED CU XHHW-2 1x10 GW T/S TPE JKT TC-ER 600V VFD10 AWG 4C 105S1-UNO/2-DOS/3-TRESCARRETE CORTE A LA MEDIDA
677299998 AWG 168 HILOS 4 CONDUCTORES CU ESTAÑADO XHHW-2 4x14 GW T/S CUBIERTA TPE TC-ER 600V VFD 8-168 4/C TINNED CU XHHW-2 4x14 GW T/S TPE JKT TC-ER 600V VFD8 AWG 4C 168SNEGRO/NEGRO/NEGRO/VERDE-AMARILLO FRANJACARRETE CORTE A LA MEDIDA

Aplicación y características

Aplicaciones y características: Cable de alimentación para variadores de frecuencia y motores, adecuado para charola portacables, conducto, canalizaciones, instalación expuesta (TC-ER) y conforme a NFPA 79 2018. Adecuado para aire libre y enterramiento directo. Su diseño flexible es ideal para uso en procesos de operación de conformidad con los Artículos 336, 501 y 502 del NEC®, incluyendo, pero no limitado a: ventiladores, bombas, transportadores, compresores, elevadores y montacargas, extrusoras, trituradoras y prensas, líneas de ensamblaje, alimentos y bebidas, energía eólica y centros de datos. El cable está clasificado para flexión en frío a -40°C e impacto. Múltiples aprobaciones para múltiples aplicaciones.

Normas y referencias

  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
  • ASTM B174 Standard Specification for Bunch-Stranded Copper
  • UL 44 Thermoset-Insulated Wires and Cables
  • UL 758 Standard for Appliance Wiring Material Style 20886
  • UL 1277 Type TC-ER Standard Power and Control Cables (1000V 14AWG and Larger)
  • UL 2277 Flexible Motor Supply Cable and Wind Turbine Tray Cable
  • CSA C22.2 No. 210 Appliance wiring material products I/II A/B (Sizes 16 - 8AWG)
  • CSA C22.2 No.230 Tray Cables - Rated TC
  • CSA C22.2 No. 239 Control and instrumentation cables
  • Exceeds Ecolab PM-40-1 Material Resistance Test With 30-day Exposure, UL Verified V747862
  • CE/RoHS-2 – The CE Marking has been applied solely to express the conformance to the material restrictions identified in the RoHS-2 (2011/65/EU) Directive
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
