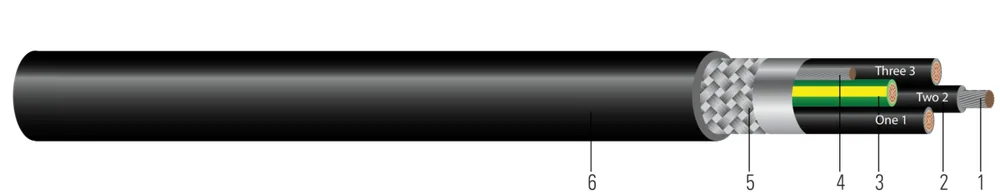

Southwire® Machine Flex® TCU 600/1000V Aislamiento XLPE Blindado Cubierta de TPE. RHH/RHW-2 Flexible para Variador de Frecuencia (VFD)

Núm. Southwire: SPEC45440

Cable de Accionamiento de Velocidad Variable Southwire^® Machine Flex^® Tipo TC-ER, 600 o 1000 Voltios, Conductores de Cobre Estañado, Aislamiento Tipo Entrecruzado RHH/RHW-2, Cubierta de Elastómero Termoplástico, Calificado 90°C Seco o Húmedo, Impacto en Frío -40°C, Método de Identificación 4. Suministro Flexible de Motor de 1000 Voltios. CSA CIC/TC FT4 Llama. Resistencia a la Luz Solar, Enterramiento Directo, Libre de Silicona.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (11) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Espesor del Aislamiento (mils)(mm)	Cable de Drenaje	Diámetro Sobre Blindaje (in)(cm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso de Cobre (lbs/1000')(kgs/km)	Peso Aprox. (lbs/1000')(kgs/km)
16 AWG16 AWG	33	2626	0.0590.15	451.14	1x161x16	0.3991.01	621.57	0.5231.33	6495	171254	58534201
14 AWG14 AWG	33	4141	0.0730.19	451.14	1x141x14	0.4411.12	621.57	0.5651.44	90134	212315	58534399
12 AWG12 AWG	33	6565	0.0940.24	451.14	1x121x12	0.5111.30	621.57	0.6351.61	131195	269400	58534499
10 AWG10 AWG	33	105105	0.1170.30	451.14	1x101x10	0.5741.46	621.57	0.6981.77	196292	352524	58541699
8 AWG8 AWG	33	168168	0.1530.39	601.52	4x144x14	0.7101.80	802.03	0.8702.21	299445	533793	64345199
6 AWG6 AWG	33	266266	0.1980.50	601.52	4x124x12	0.7821.99	802.03	0.9422.39	477710	6991040	64345999
4 AWG4 AWG	33	420420	0.2350.60	601.52	4x104x10	0.9112.31	802.03	1.0712.72	7271082	10391546	64346799
2 AWG2 AWG	33	651651	0.3020.77	601.52	4x84x8	1.0702.72	802.03	1.2303.12	11381694	14862211	64347499
14 null14 null	33	4141	0.0730.19	451.14	1x141x14	0.4411.12	621.57	0.5651.44	90134	212315	58534304
16 AWG16 AWG	33	6.316.00	6127.67	4.4876.68	5.4068.05	0.0650.10	0.0330.05	--	1818	58534201
14 AWG14 AWG	33	6.817.27	9844.45	2.8144.19	3.3915.05	0.0570.08	0.0580.09	2020	2525	58534399
12 AWG12 AWG	33	7.619.30	15670.76	1.7742.64	2.1373.18	0.0470.07	0.0540.08	2525	3030	58534499
10 AWG10 AWG	33	8.421.34	249112.94	1.1111.65	1.3391.99	0.0400.06	0.0500.07	3535	4040	58541699
8 AWG8 AWG	33	10.426.42	396179.62	0.7151.06	0.8611.28	0.0400.06	0.0520.08	5050	5555	64345199
6 AWG6 AWG	33	11.328.70	629285.31	0.4500.67	0.5410.81	0.0330.05	0.0510.08	6565	7575	64345999
4 AWG4 AWG	33	12.932.77	1001454.05	0.2820.42	0.3400.51	0.0290.04	0.0480.07	8585	9595	64346799
2 AWG2 AWG	33	14.837.59	1592722.12	0.1790.27	0.2160.32	0.0230.03	0.0450.07	115115	130130	64347499
14 null14 null	33	6.817.27	9844.45	2.8144.19	3.3915.05	0.0570.08	0.0580.09	2020	2525	58534304

Números de parte en esta familia (11)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
16 AWG (2)
58534299	16-26 4 CONDUCTORES CU ESTAÑADO SIN LISTAR 2x16 GG T/S CUBIERTA TPE TC-ER 600V VFD 16-26 4/C TINNED CU UNLISTED 2x16 GG T/S TPE JKT TC-ER 600V VFD	16 AWG 4C 26 STR	1-UNO/2-DOS/3-TRES/VERDE-BLANCO RAYADO	CARRETE CORTE A LA MEDIDA
58534201	16-26 4/C CU ESTAÑADO SIN LISTADO 2x16 GG T/S CUBIERTA TPE TIPO TC-ER 600V VFD 1030 FT 16-26 4/C TINNED CU UNLISTED 2x16 GG T/S TPE JKT TC-ER 600V VFD 1030 FT	16 AWG 4C 26 STR	1-UNO/2-DOS/3-TRES/VERDE-BLANCO RAYADO	CARRETE DE 1030 FT
14 AWG (1)
58534399	14 AWG 41 HILOS 4 CONDUCTORES COBRE ESTAÑADO RHH-RHW-2 1x14 GG T/S CUBIERTA TPE TC-ER 600V VFD 14-41 4/C TINNED CU RHH-RHW-2 1x14 GG T/S TPE JKT TC-ER 600V VFD	14 AWG 4C 41 STR	1-UNO/2-DOS/3-TRES/VERDE-BLANCO RAYADO	CARRETE CORTE A LA MEDIDA
12 AWG (1)
58534499	12 AWG 65 HILOS 4 CONDUCTORES COBRE ESTAÑADO RHH-RHW-2 1x12 GG T/S CUBIERTA TPE TC-ER 600V VFD 12-65 4/C TINNED CU RHH-RHW-2 1x12 GG T/S TPE JKT TC-ER 600V VFD	12 AWG 4C 65S	NEGRO/NEGRO/NEGRO/VERDE-AMARILLO	CARRETE CORTE A LA MEDIDA
10 AWG (1)
58541699	10-105 4 CONDUCTORES CU ESTAÑADO RHH-RHW-2 1x10 GG T/S CUBIERTA TPE TC-ER 600V VFD 10-105 4/C TINNED CU RHH-RHW-2 1x10 GG T/S TPE JKT TC-ER 600V VFD	10 AWG 4C 105S	1-UNO/2-DOS/3-TRES/FRANJA VERDE-AMARILLO/NEGRO-	CARRETE CORTE A LA MEDIDA
8 AWG (1)
64345199	8-168 TINNED CU 3 CONDUCTORES RHW-2 CON TIERRA 4x14DW ALSHLD TINBRAID CUBIERTA TPE NEGRA TC-ER 600V/WTTC 1000V 8-168 TINNED CU 3/C RHW-2 W/GRND 4x14DW ALSHLD TINBRAID BLK TPE JKT TC-ER 600V/WTTC 1000V	8 AWG 4C 168S	NEGRO/NEGRO/NEGRO/VERDE-AMARILLO FRANJA	CARRETE CORTE A LA MEDIDA
6 AWG (1)
64345999	6-259 TINNED CU 3 CONDUCTORES RHW-2 CON TIERRA 4x12DW ALSHLD TINBRAID CUBIERTA TPE NEGRA TC-ER 600V/WTTC 1000V 6-259 TINNED CU 3/C RHW-2 W/GRND 4x12DW ALSHLD TINBRAID BLK TPE JKT TC-ER 600V/WTTC 1000V	6 AWG 4C 259S	NEGRO/NEGRO/NEGRO/VERDE-BLANCO RAYADO/NEGRO-	CARRETE CORTE A LA MEDIDA
4 AWG (1)
64346799	4-420 TINNED CU 4 CONDUCTORES CON TIERRA RHW-2 4x10DW ALSHLD TINBRAID CUBIERTA TPE NEGRA TC-ER 600V/WTTC 1000V 4-420 TINNED CU 4/C W/GRND RHW-2 4x10DW ALSHLD TINBRAID BLK TPE JKT TC-ER 600V/WTTC 1000V	4 AWG 4C 420S	NEGRO/NEGRO/NEGRO/VERDE-BLANCO RAYADO/NEGRO-	CARRETE CORTE A LA MEDIDA
2 AWG (1)
64347499	2-665 TINNED CU 4 CONDUCTORES RHW-2 CON TIERRA 4x8DW ALSHLD TINBRAID CUBIERTA TPE NEGRA TC-ER 600V/WTTC 1000V 2-665 TINNED CU 4/C RHW-2 W/ GRND 4x8DW ALSHLD TINBRAID BLK TPE JKT TC-ER 600V/WTTC 1000V	2 AWG 4C 665S	NEGRO/NEGRO/NEGRO/VERDE-AMARILLO FRANJA	CARRETE CORTE A LA MEDIDA
Otros (2)
58534404	12-65 4/C CU ESTAÑADO RHH-RHW-2 1x12 GG T/S CUBIERTA TPE TC-ER 600V VFD 150COILPAK 12-65 4/C TINNED CU RHH-RHW-2 1x12 GG T/S TPE JKT TC-ER 600V VFD 150COILPAK	null null		ROLLO DE 150 FT
58534304	14-41 4 CONDUCTORES CU ESTAÑADO RHH-RHW-2 1x14 GG T/S CUBIERTA TPE TC-ER 600V VFD 150 CoilPAK 14-41 4/C TINNED CU RHH-RHW-2 1x14 GG T/S TPE JKT TC-ER 600V VFD 150COILPAK	null null		ROLLO DE 150 FT

Aplicación y características

Cable de alimentación para VFDs y motores, adecuado para charola portacables, tubo conduit, canalizaciones (TC-ER) y cableado de máquinas herramientas conforme a NFPA 79. Adecuado para aire libre y enterramiento directo. Su diseño flexible es ideal para su uso en procesos de operación de conformidad con los Artículos 336, 501 y 502 de NEC®, incluyendo, pero no limitado a: ventiladores, bombas, transportadores, compresores, elevadores y ascensores, extrusoras, trituradoras y prensas, líneas de montaje, alimentos y bebidas, energía eólica y centros de datos. El cable está clasificado para flexión en frío -40C e impacto. Aprobaciones múltiples para aplicaciones múltiples.

Normas y referencias

ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
ASTM B174 Standard Specification for Bunch-Stranded Copper
UL 44 Thermoset-Insulated Wires and Cables
UL 758 Standard for Appliance Wiring Material Style 20886
UL 1277 Type TC-ER Standard Power and Control Cables (1000V 14AWG and Larger)
UL 2277 Flexible Motor Supply & Type WTTC
CSA C22.2 No. 210 Appliance wiring material products I/II A/B (Sizes 16 - 8AWG)
CSA C22.2 No.230 Tray Cables - Rated TC
CSA C22.2 No. 239 Control and instrumentation cables
ICEA S-58-679 Control Cable Conductor Identification Method 4
ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
Exceeds Ecolab PM-40-1 Material Resistance Test With 30-day Exposure, UL Verified V747862
CE/RoHS-2 – The CE Marking has been applied solely to express the conformance to the material restrictions identified in the RoHS-2 (2011/65/EU) Directive
Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
