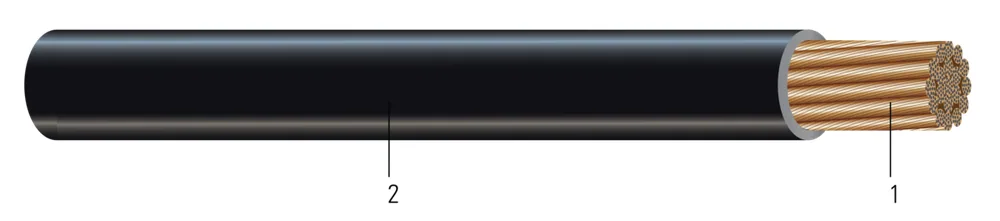

Southwire® Machine Flex® Power PVC THHN
- Núm. Southwire
- SPEC44066
90°C Mojado o Seco. 600 Voltios. Conductor de Cobre Cableado Flexible. Aislamiento PVC y Chaqueta de Nylon (THHN/THWN-2). Resistente a Aceite y Gasolina. Resistente a la Luz Solar. Clasificado UL VW-1 y CSA FT1 y FT4 Retardante a la Flama.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (37) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 AWG4 AWG | 11 | 413413 | 0.2350.60 | 501.27 | 0.3350.85 | 153228 | 67466799 | ||||||
| 4/0 AWG4/0 AWG | 11 | 21092109 | 0.5501.40 | 601.52 | 0.6641.69 | 7461110 | 67960799 | ||||||
| 250 KCMIL250 KCMIL | 11 | 627627 | 0.6051.54 | 701.78 | 0.7471.90 | 8571275 | 64941499 | ||||||
| 300 KCMIL300 KCMIL | 11 | 741741 | 0.6381.62 | 701.78 | 0.7801.98 | 10241524 | 67411699 | ||||||
| 350 KCMIL350 KCMIL | 11 | 893893 | 0.6701.70 | 601.52 | 0.8122.06 | 11721744 | 64941599 | ||||||
| 500 KCMIL500 KCMIL | 11 | 12211221 | 0.8582.18 | 701.78 | 0.9982.53 | 16412442 | 45646101 | ||||||
| 600 KCMIL600 KCMIL | 11 | 14801480 | 0.9632.45 | 701.78 | 1.1272.86 | 20333025 | 64941699 | ||||||
| 750 KCMIL750 KCMIL | 11 | 18501850 | 1.0942.78 | 802.03 | 1.2583.20 | 25693823 | 67772199 | ||||||
| 4 AWG4 AWG | 0.2820.42 | 0.3400.51 | 0.0480.07 | 333151.05 | 1.33.30 | 8585 | 9595 | 67466799 | |||||
| 4/0 AWG4/0 AWG | 0.0570.08 | 0.0690.10 | 0.0410.06 | 1692767.48 | 2.66.60 | 230230 | 260260 | 67960799 | |||||
| 250 KCMIL250 KCMIL | 0.0470.07 | 0.0570.08 | 0.0410.06 | 2000907.18 | 2.97.37 | 255255 | 290290 | 64941499 | |||||
| 300 KCMIL300 KCMIL | 0.0390.06 | 0.0480.07 | 0.0410.06 | 24001088.62 | 3.17.87 | 285285 | 320320 | 67411699 | |||||
| 350 KCMIL350 KCMIL | 0.0330.05 | 0.0420.06 | 0.0400.06 | 28001270.06 | 3.28.13 | 310310 | 350350 | 64941599 | |||||
| 500 KCMIL500 KCMIL | 0.0230.03 | 0.0310.05 | 0.0390.06 | 40001814.37 | 3.99.91 | 380380 | 430430 | 45646101 | |||||
| 600 KCMIL600 KCMIL | 0.0190.03 | 0.0270.04 | 0.0390.06 | 48002177.24 | 5.614.22 | 420420 | 475475 | 64941699 | |||||
| 750 KCMIL750 KCMIL | 0.0160.02 | 0.0240.04 | 0.0380.06 | 60002721.55 | 6.215.75 | 475475 | 535535 | 67772199 | |||||
| 4 (413)4 (413) | 672867672867 | ||||||||||||
| 3 (525)3 (525) | 664229664229 | ||||||||||||
| 2 (665)2 (665) | |||||||||||||
| 1 (836)1 (836) | 456258456258 | ||||||||||||
| 1/0 (1044)1/0 (1044) | 674668674668 | 677368677368 | |||||||||||
| 2/0 (1330)2/0 (1330) | 456257456257 | ||||||||||||
| 3/0 (1672)3/0 (1672) | 457120457120 | 457121457121 | 664217664217 | 664220664220 | 664223664223 | 664226664226 | |||||||
| 4/0 (2109)4/0 (2109) | 456271456271 | 456253456253 | 456254456254 | 456255456255 | 456256456256 | 679606679606 | |||||||
| 250 (627)250 (627) | 673792673792 | 673791673791 | 677370677370 | ||||||||||
| 300 (741)300 (741) | 672866672866 | ||||||||||||
| 350 (893)350 (893) | 138181138181 | 652964652964 | 672017672017 | ||||||||||
| 500 (1221)500 (1221) | 646982646982 | ||||||||||||
| 600 (1480)600 (1480) | 673748673748 | 678436678436 | |||||||||||
| 750 (1850)750 (1850) | 649549649549 | 139016139016 | 677725677725 | 671518671518 | 677726677726 | ||||||||
| 1000 (2516)1000 (2516) | 674459674459 | 671527671527 | 671524671524 | 671521671521 |
Números de parte en esta familia (37)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 4 AWG (1) | ||||
| 67466799 | 4-413 CU THHN/THWN-2 600V CABLE DE POTENCIA FLEXIBLE MÁQUINA VERDE 4-413 CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER GREEN | 4 AWG 1C 413S | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | ||||
| 67960799 | 4/0-2109 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA NEGRO 4/0-2109 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BLACK | 4/0 AWG 1C 2109S | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (6) | ||||
| 67221899 | 250-627 CU THHN/THWN-2 600V CABLE FLEXIBLE PARA MÁQUINA CAFÉ 250-627 CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BROWN | 250 KCMIL 1C 627S | CARRETE CORTE A LA MEDIDA | |
| 67221801 | 250-627 CU THHN/THWN-2 600V FLEXIBLE POWER PARA MÁQUINA CAFÉ 2500 FT 250-627 CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BROWN 2500 FT | 250 KCMIL 1C 627S | CARRETE DE 2500 FT | |
| 67221701 | 250 KCMIL 627 HILOS CU THHN/THWN-2 600V CABLE FLEXIBLE PARA MÁQUINA POTENCIA NARANJA 2500 FT 250-627 CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER ORANGE 2500 FT | 250 KCMIL 1C 627S | CARRETE DE 2500 FT | |
| 67221999 | 250-627 CU THHN/THWN-2 600V CABLE FLEXIBLE PARA MÁQUINA AMARILLO 250-627 CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER YELLOW | 250 KCMIL 1C 627S | CARRETE CORTE A LA MEDIDA | |
| 67221901 | 250 KCMIL 627 HILOS CU THHN/THWN-2 600V CABLE FLEXIBLE PARA MÁQUINA POTENCIA AMARILLO 2500 FT 250-627 CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER YELLOW 2500 FT | 250 KCMIL 1C 627S | CARRETE DE 2500 FT | |
| 64941499 | 250-627 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE PARA MÁQUINA NEGRO 250-627 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BLACK | 250 KCMIL 1C 627S | CARRETE CORTE A LA MEDIDA | |
| 300 kcmil (5) | ||||
| 67411699 | 300-741 SD CU THHN/THWN-2 600V CABLE FLEXIBLE PARA MÁQUINA CAFÉ 300-741 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BROWN | 300 KCMIL 1C 741S | CARRETE CORTE A LA MEDIDA | |
| 67412099 | CONDUCTOR 300 kcmil SÓLIDO CU THHN/THWN-2 600V FLEXIBLE PARA MÁQUINA ENERGÍA GRIS 300-741 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER GRAY | 300 KCMIL 1C 741S | CARRETE CORTE A LA MEDIDA | |
| 67412199 | 300-741 SD CU THHN/THWN-2 600V CABLE FLEXIBLE PARA MÁQUINA VERDE 300-741 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER GREEN | 300 KCMIL 1C 741S | CARRETE CORTE A LA MEDIDA | |
| 67411799 | 300-741 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA NARANJA 300-741 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER ORANGE | 300 KCMIL 1C 741S | CARRETE CORTE A LA MEDIDA | |
| 67411899 | 300-741 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA AMARILLO 300-741 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER YELLOW | 300 KCMIL 1C 741S | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (5) | ||||
| 64941599 | 350-893 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE PARA MÁQUINA NEGRO 350-893 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BLACK | 350 KCMIL 1C 893S | CARRETE CORTE A LA MEDIDA | |
| 67466299 | 350-893 SD CU THHN/THWN-2 600V CABLE FLEXIBLE PARA MÁQUINA CAFÉ 350-893 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BROWN | 350 KCMIL 1C 893S | CARRETE CORTE A LA MEDIDA | |
| 67466699 | CONDUCTOR 350 kcmil SÓLIDO CU THHN/THWN-2 600V FLEXIBLE PARA MÁQUINA ENERGÍA GRIS 350-893 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER GRAY | 350 KCMIL 1C 893S | CARRETE CORTE A LA MEDIDA | |
| 67466499 | 350-893 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA NARANJA 350-893 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER ORANGE | 350 KCMIL 1C 893S | CARRETE CORTE A LA MEDIDA | |
| 67466599 | 350-893 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA AMARILLO 350-893 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER YELLOW | 350 KCMIL 1C 893S | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (11) | ||||
| 64894899 | 500-1221 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE PARA MÁQUINA NEGRO 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BLACK | 500 KCMIL 1C 1221S | CARRETE CORTE A LA MEDIDA | |
| 64894802 | 500-1221 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE PARA MÁQUINA NEGRO 2500 FT 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BLACK 2500 FT | 500 KCMIL 1C 1221S | CARRETE DE 2500 FT | |
| 64697899 | 500-1221 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE PARA MÁQUINA CAFÉ 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BROWN | 500 KCMIL 1C 1221S | CARRETE CORTE A LA MEDIDA | |
| 64698199 | 500-1221 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE PARA MÁQUINA GRIS 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER GRAY | 500 KCMIL 1C 1221S | CARRETE CORTE A LA MEDIDA | |
| 45646401 | 500-1221 SD CU THHN/THWN-2 600V PODER FLEXIBLE MÁQUINA GRIS-MORADO RAYA 2500 FT 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER GRAY-PURPLE STRIPE 2500 FT | 500 KCMIL 1C 1221S | CARRETE DE 2500 FT | |
| 67770199 | 500-1221 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA VERDE 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER GREEN | 500 KCMIL 1C 1221S | CARRETE CORTE A LA MEDIDA | |
| 64697999 | 500 kcmil 1221 HILOS SÓLIDO CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER NARANJA 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER ORANGE | 500 KCMIL 1C 1221S | CARRETE CORTE A LA MEDIDA | |
| 45646101 | 500-1221 SD CU THHN/THWN-2 600V CABLE DE POTENCIA FLEXIBLE MÁQUINA ROSA 2500 FT 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER PINK 2500 FT | 500 KCMIL 1C 1221S | CARRETE DE 2500 FT | |
| 45646201 | 500-1221 SD CU THHN/THWN-2 600V CABLE DE POTENCIA FLEXIBLE PARA MÁQUINAS MORADO 2500 FT 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER PURPLE 2500 FT | 500 KCMIL 1C 1221S | CARRETE DE 2500 FT | |
| 45646301 | 500 kcmil 1221 HILOS SD CU THHN/THWN-2 600V CABLE DE POTENCIA FLEXIBLE PARA MÁQUINA TAN 2500 FT 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER TAN 2500 FT | 500 KCMIL 1C 1221S | CARRETE DE 2500 FT | |
| 64698099 | 500 kcmil 1221 HILOS SÓLIDO CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER AMARILLO 500-1221 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER YELLOW | 500 KCMIL 1C 1221S | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (5) | ||||
| 64941699 | 600-1480 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA NEGRO 600-1480 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BLACK | 600 KCMIL 1C 1480S | CARRETE CORTE A LA MEDIDA | |
| 67843199 | 600-1480 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA CAFÉ 600-1480 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BROWN | 600 KCMIL 1C 1480S | CARRETE CORTE A LA MEDIDA | |
| 67843599 | 600-1480 SD CU THHN/THWN-2 600V CABLE FLEXIBLE PARA MÁQUINA GRIS 600-1480 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER GRAY | 600 KCMIL 1C 1480S | CARRETE CORTE A LA MEDIDA | |
| 67843299 | 600 kcmil 1480 HILOS SÓLIDO CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER NARANJA 600-1480 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER ORANGE | 600 KCMIL 1C 1480S | CARRETE CORTE A LA MEDIDA | |
| 67843499 | 600 kcmil 1480 HILOS SÓLIDO CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER AMARILLO 600-1480 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER YELLOW | 600 KCMIL 1C 1480S | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (3) | ||||
| 67772199 | 750-1850 SD CU THHN/THWN-2 600V POTENCIA FLEXIBLE DE MÁQUINA CAFÉ 750-1850 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER BROWN | 750 KCMIL 1C 1850S | CARRETE CORTE A LA MEDIDA | |
| 67772299 | 750 kcmil 1850 HILOS SÓLIDO CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER NARANJA 750-1850 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER ORANGE | 750 KCMIL 1C 1850S | CARRETE CORTE A LA MEDIDA | |
| 67772399 | 750 kcmil 1850 HILOS SÓLIDO CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER AMARILLO 750-1850 SD CU THHN/THWN-2 600V MACHINE FLEXIBLE POWER YELLOW | 750 KCMIL 1C 1850S | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de energía Machine Flex® de Southwire son adecuados para uso en áreas húmedas y secas, tubería conduit, ductos, canaletas, charolas, soportado aéreo por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 150°C para condiciones de cortocircuito. 1/0 AWG y superiores clasificados para uso CT.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- ASTM B174 Standard Specification for Bunch-Stranded Copper
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 758 Standard for Appliance Wiring Material Style 2463 (80C, 600V)
- UL 1063 Machine Tool Wiring (MTW)
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- CE/RoHS-2 – The CE Marking has been applied solely to express the conformance to the material restrictions identified in the RoHS-2 (2011/65/EU) Directive
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
