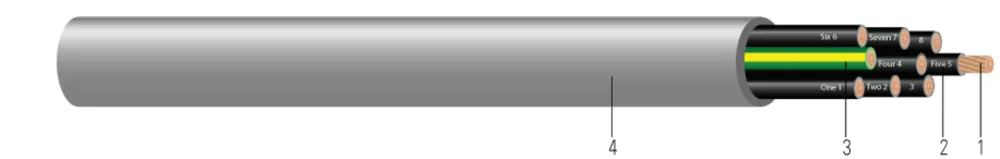

Southwire® Machine Flex® CU 300/600V Aislamiento THHN Chaqueta TPE Gris. Libre de silicona
- Núm. Southwire
- SPEC45044
Tipo PLTC ITC de 300 V, conductores de cobre desnudo, aislamiento PVC/Nylon con chaqueta TPE, resistente al aceite I/II, 90 °C, -40 °C impacto en frío, identificación por Método 4. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (13) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 AWG20 AWG | 33 | 2626 | 0.0370.09 | 150.38 | 451.14 | 0.2640.67 | 913 | 3349 | 4.4876.68 | 5.4068.05 | 1.02.54 | 67751101 |
| 20 AWG20 AWG | 44 | 2626 | 0.0370.09 | 150.38 | 451.14 | 0.2850.72 | 1218 | 4060 | 4.4876.68 | 5.4068.05 | 1.12.79 | 67243499 |
| 20 AWG20 AWG | 55 | 2626 | 0.0370.09 | 150.38 | 451.14 | 0.3070.78 | 1522 | 4871 | 4.4876.68 | 5.4068.05 | 1.23.05 | 67243799 |
| 20 AWG20 AWG | 77 | 2626 | 0.0370.09 | 150.38 | 451.14 | 0.3310.84 | 2131 | 5988 | 4.4876.68 | 5.4068.05 | 1.33.30 | 67751301 |
| 20 AWG20 AWG | 99 | 2626 | 0.0370.09 | 150.38 | 451.14 | 0.4201.07 | 2740 | 89132 | 4.4876.68 | 5.4068.05 | 1.64.06 | 67751501 |
| 20 AWG20 AWG | 1212 | 2626 | 0.0370.09 | 150.38 | 451.14 | 0.4531.15 | 3654 | 104155 | 4.4876.68 | 5.4068.05 | 1.84.57 | 67243999 |
| 20 AWG20 AWG | 1818 | 2626 | 0.0370.09 | 150.38 | 451.14 | 0.5191.32 | 5480 | 146217 | 4.4876.68 | 5.4068.05 | 2.05.08 | 67751701 |
| 20 AWG20 AWG | 2525 | 2626 | 0.0370.09 | 150.38 | 601.52 | 0.5981.52 | 75112 | 194289 | 4.4876.68 | 5.4068.05 | 2.35.84 | 67751901 |
Números de parte en esta familia (13)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 20 AWG · 3 conductores (2) | |||||
| 67751199 | 20-26 CU 3 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 20-26 CU 3/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY | 20 AWG 3C 26S | NEGRO/NEGRO/VERDE-AMARILLO RAYAS | CARRETE CORTE A LA MEDIDA | |
| 67751101 | 20-26 CU 3/C PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 1000 FT 20-26 CU 3/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY 1000 FT | 20 AWG 3C 26S | NEGRO/NEGRO/VERDE-AMARILLO RAYAS | CARRETE DE 1000 FT | |
| 20 AWG · 4 conductores (1) | |||||
| 67243499 | 20-26 CU 4 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 20-26 CU 4/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY | 20 AWG 4C 26S | NEGRO/NEGRO/NEGRO/VERDE-AMARILLO FRANJA | CARRETE CORTE A LA MEDIDA | |
| 20 AWG · 5 conductores (1) | |||||
| 67243799 | 20-26 CU 5 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 20-26 CU 5/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY | 20 AWG 5C 26S | NEGRO/NEGRO/NEGRO/NEGRO/VERDE-BLANCO RAYADO | CARRETE CORTE A LA MEDIDA | |
| 20 AWG · 7 conductores (2) | |||||
| 67751399 | 20-26 CU 7 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 20-26 CU 7/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY | 20 AWG 7C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/RAYA VERDE-AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 67751301 | 20-26 CU 7/C PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 1000 FT 20-26 CU 7/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY 1000 FT | 20 AWG 7C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/RAYA VERDE-AMARILLO | CARRETE DE 1000 FT | |
| 20 AWG · 9 conductores (2) | |||||
| 67751599 | 20-26 CU 9 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 20-26 CU 9/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY | 20 AWG 9C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/RAYA VERDE-AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 67751501 | 20-26 CU 9/C PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 1000 FT 20-26 CU 9/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY 1000 FT | 20 AWG 9C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/RAYA VERDE-AMARILLO | CARRETE DE 1000 FT | |
| 20 AWG · 12 conductores (1) | |||||
| 67243999 | 20 AWG 26 HILOS CU 12 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 20-26 CU 12/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY | 20 AWG 12C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/VERDE-AMARILLO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 20 AWG · 18 conductores (2) | |||||
| 67751799 | 20 AWG 26 HILOS CU 18 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 20-26 CU 18/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY | 20 AWG 18C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/VERDE-AMARILLO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 67751701 | 20-26 CU 18 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 1000 FT 20-26 CU 18/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY 1000 FT | 20 AWG 18C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/VERDE-AMARILLO CON FRANJA | CARRETE DE 1000 FT | |
| 20 AWG · 25 conductores (2) | |||||
| 67751999 | 20 AWG 26 HILOS CU 25 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 20-26 CU 25/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY | 20 AWG 25C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/VERDE-AMARILLO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 67751901 | 20-26 CU 25 CONDUCTORES PLTC/MTW FLEXIÓN AWM 2587 CSA AWM I/II A/B GRIS 1000 FT 20-26 CU 25/C PLTC/MTW FLEXING AWM 2587 CSA AWM I/II A/B GRAY 1000 FT | 20 AWG 25C 26S | NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/NEGRO/VERDE-AMARILLO CON FRANJA | CARRETE DE 1000 FT | |
Aplicación y características
Machine Flex® Tray Control de Southwire es un cable flexible de 20 AWG de 300/600V adecuado para máquina herramienta, Bandeja de Energía Limitada e Instrumentación y aplicaciones tanto de exposición (PLTC-ER e ITC-ER). Este producto se ajusta a NFPA 79 y es apto para uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas y donde se desean propiedades eléctricas superiores. Tiene aprobaciones de América del Norte, es CE RoHS-2 para uso universal dentro, en y fuera de las máquinas utilizadas en centros de trabajo de manufactura industrial. Para uso en ubicaciones Clase 1 Div 2 según NEC 501 y 502. Estos cables pueden operar continuamente a temperatura del conductor no mayor a 90°C, 130°C para sobrecarga de emergencia y 150°C para condiciones de cortocircuito. Adecuado para uso en máquinas CNC, equipo de procesamiento y empaque, líneas de montaje, paneles de control alimentos y bebidas y expansiones de planta.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B174 Standard Specification for Bunch-Stranded Copper
- UL 13 Power-Limited Circuit Cables
- UL 758 AWM Style 2587 Standard for Appliance Wiring Material
- UL 1063 Machine Tool Wiring (MTW)
- UL 2250 Instrumentation Tray Cable
- CSA C22.2 No. 210 Appliance wiring material products I/II A/B (Sizes 16 - 8AWG)
- Exceeds Ecolab PM-40-1 Material Resistance Test With 30-day Exposure, UL Verified V747862
- CE/RoHS-2 – The CE Marking has been applied solely to express the conformance to the material restrictions identified in the RoHS-2 (2011/65/EU) Directive
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
