SIMpull MC™ THHN/THWN conductor de cobre calibre de circuito colores 120/208V
- Núm. Southwire
- SPEC60001

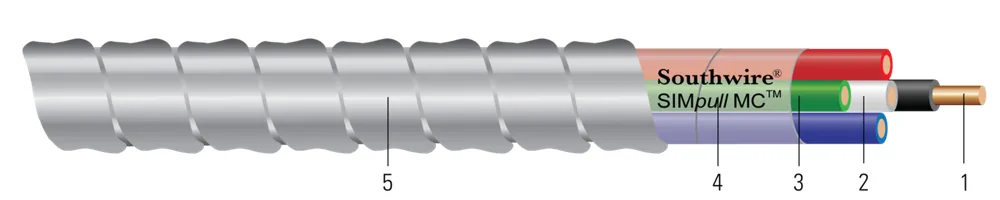

Conductores sencillos de cobre aislados THHN/THWN. Conductor de puesta a tierra de cobre aislado verde. Listado UL. 600 Volts. Clasificado VW-1. Armadura entrelazada de aluminio ligera y de bajo perfil.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (28) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 22 | BK,WEBK,WE | 0.0640.16 | SolidSolid | 200.51 | 1x141x14 | 0.4151.05 | 76113 | 13791401 |
| 14 AWG14 AWG | 33 | BK,WE,RDBK,WE,RD | 0.0640.16 | SolidSolid | 200.51 | 1x141x14 | 0.4421.12 | 93138 | 66538301 |
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.4511.15 | 103153 | 13791201 |
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0900.23 | 1919 | 200.51 | 1x121x12 | 0.4721.20 | 107159 | 13791501 |
| 12 AWG12 AWG | 33 | BK,RD,WEBK,RD,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.4821.22 | 128190 | 13791301 |
| 12 AWG12 AWG | 33 | BK,RD,WEBK,RD,WE | 0.0900.23 | 1919 | 200.51 | 1x121x12 | 0.5061.29 | 134199 | 66538501 |
| 12 AWG12 AWG | 44 | BK,RD,BE,WEBK,RD,BE,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.5171.31 | 155231 | 66538401 |
| 10 AWG10 AWG | 22 | BK,WEBK,WE | 0.1010.26 | SolidSolid | 250.64 | 1x101x10 | 0.5181.32 | 147219 | 13791701 |
| 10 AWG10 AWG | 22 | BK,WEBK,WE | 0.1170.30 | 1919 | 250.64 | 1x101x10 | 0.5511.40 | 159237 | 66538601 |
| 10 AWG10 AWG | 33 | BK,RD,WEBK,RD,WE | 0.1010.26 | SolidSolid | 250.64 | 1x101x10 | 0.5571.41 | 187278 | 13791601 |
| 14 AWG14 AWG | 22 | 2.97.37 | 2.6313.92 | 3.1704.72 | 0.0580.09 | 2020 | 2525 | 13791401 | |
| 14 AWG14 AWG | 33 | 3.17.87 | 2.6313.92 | 3.1704.72 | 0.0580.09 | 2020 | 2525 | 66538301 | |
| 12 AWG12 AWG | 22 | 3.28.13 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 13791201 | |
| 12 AWG12 AWG | 22 | 3.38.38 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 13791501 | |
| 12 AWG12 AWG | 33 | 3.48.64 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 13791301 | |
| 12 AWG12 AWG | 33 | 3.58.89 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 66538501 | |
| 12 AWG12 AWG | 44 | 3.69.14 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2020 | 2424 | 66538401 | |
| 10 AWG10 AWG | 22 | 3.69.14 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 13791701 | |
| 10 AWG10 AWG | 22 | 3.99.91 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 66538601 | |
| 10 AWG10 AWG | 33 | 3.99.91 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 13791601 |
Números de parte en esta familia (28)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 2 conductores (2) | |||||
| 13791401 | 14-2 SOL CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 14-2 SOL CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 14 AWG 2C SOL | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 13791402 | 14 AWG 2 CONDUCTORES SÓLIDO CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 14-2 SOL CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 14 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 14 AWG · 3 conductores (2) | |||||
| 66538301 | 14-3 SOL CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 14-3 SOL CU THHN BLACK/WHITE/RED/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 14 AWG 3C SOL | NEGRO/BLANCO/ROJO/VERDE | ROLLO DE 250 FT | |
| 66538302 | 14-3 SOL CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 1000FT 14-3 SOL CU THHN BLACK/WHITE/RED/GREEN AIA SIMpull MC (TM) MC 600V 1000FT | 14 AWG 3C SOL | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 2 conductores (9) | |||||
| 13791299 | 12 AWG 2 CONDUCTORES SÓLIDO CU THHN NEGRO/BLANCO/VERDE AIA SIMpull™ MC MC 600V 12-2 SOL CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 13791201 | 12-2 SOL CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 12-2 SOL CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 13791501 | 12-2 STR CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 12-2 STR CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 12 AWG 2C 19 STR | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 13791202 | 12 AWG 2 CONDUCTORES SÓLIDO CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 12-2 SOL CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 13791502 | 12 AWG 2 CONDUCTORES CABLEADO CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 12-2 STR CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 12 AWG 2C 19 STR | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 66537801 | 12-2 SOL CU THHN AZUL/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 12-2 SOL CU THHN BLUE/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 12 AWG 2C SOL | AZUL/BLANCO/VERDE | ROLLO DE 250 FT | |
| 66537802 | 12 AWG 2 CONDUCTORES SÓLIDO CU THHN AZUL/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 12-2 SOL CU THHN BLUE/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 12 AWG 2C SOL | AZUL/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 66537701 | CABLE MC 12 AWG 2 CONDUCTORES SÓLIDO CU THHN ROJO/BLANCO/VERDE MC SIMpull (TM) CUBIERTA MC 600V 250 FT 12-2 SOL CU THHN RED/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 12 AWG 2C SOL | ROJO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 66537702 | 12-2 SOL CU THHN ROJO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 12-2 SOL CU THHN RED/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 12 AWG 2C SOL | ROJO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (6) | |||||
| 66543601 | 12-3 SÓLIDO CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 12-3 SOL CU THHN BLACK/RED/BLUE/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 12 AWG 3C SOL | NEGRO/ROJO/AZUL/VERDE | ROLLO DE 250 FT | |
| 66543602 | 12-3 SOL CU THHN NEGRO/ROJO/AZUL/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 12-3 SOL CU THHN BLACK/RED/BLUE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 12 AWG 3C SOL | NEGRO/ROJO/AZUL/VERDE | CARRETE DE 1000 FT | |
| 13791301 | 12-3 SÓLIDO CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 12-3 SOL CU THHN BLACK/WHITE/RED/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 12 AWG 3C SOL | NEGRO/BLANCO/ROJO/VERDE | ROLLO DE 250 FT | |
| 66538501 | 12-3 STR CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 12-3 STR CU THHN BLACK/WHITE/RED/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 12 AWG 3C 19 STR | NEGRO/BLANCO/ROJO/VERDE | ROLLO DE 250 FT | |
| 13791302 | 12-3 SÓLIDO CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 1000FT 12-3 SOL CU THHN BLACK/WHITE/RED/GREEN AIA SIMpull MC (TM) MC 600V 1000FT | 12 AWG 3C SOL | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
| 66538502 | 12-3 STR CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 1000FT 12-3 STR CU THHN BLACK/WHITE/RED/GREEN AIA SIMpull MC (TM) MC 600V 1000FT | 12 AWG 3C 19 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 4 conductores (2) | |||||
| 66538401 | 12-4 SOL CU THHN NEGRO/BLANCO/ROJO/AZUL/VERDE AIA SIMpull MC (TM) MC 600V250 FT 12-4 SOL CU THHN BLACK/WHITE/RED/BLUE/GREEN AIA SIMpull MC (TM) MC 600V250 FT | 12 AWG 4C SOL | NEGRO/BLANCO/ROJO/AZUL/VERDE | ROLLO DE 250 FT | |
| 66538402 | 12-4 SOL CU THHN NEGRO/BLANCO/ROJO/AZUL/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 12-4 SOL CU THHN BLACK/WHITE/RED/BLUE/GREEN AIA SIMpull MC (TM) MC 600V1000 FT | 12 AWG 4C SOL | NEGRO/BLANCO/ROJO/AZUL/VERDE | CARRETE DE 1000 FT | |
| 10 AWG · 2 conductores (5) | |||||
| 13791701 | 10-2 SOL CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 10-2 SOL CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 10 AWG 2C SOL | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 66538601 | 10 AWG 2 CONDUCTORES CABLEADO CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 10-2 STR CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 10 AWG 2C 19 STR | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 13791702 | 10 AWG 2 CONDUCTORES SÓLIDO CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 10-2 SOL CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 10 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 66538602 | 10-2 CABLEADO CU THHN NEGRO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 10-2 STR CU THHN BLACK/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 10 AWG 2C 19 STR | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 66537902 | 10-2 SOL CU THHN ROJO/BLANCO/VERDE AIA SIMpull MC (TM) MC 600V 1000 FT 10-2 SOL CU THHN RED/WHITE/GREEN AIA SIMpull MC (TM) MC 600V 1000 FT | 10 AWG 2C SOL | ROJO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 10 AWG · 3 conductores (2) | |||||
| 13791601 | 10-3 SÓLIDO CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 250 FT 10-3 SOL CU THHN BLACK/WHITE/RED/GREEN AIA SIMpull MC (TM) MC 600V 250 FT | 10 AWG 3C SOL | NEGRO/BLANCO/ROJO/VERDE | ROLLO DE 250 FT | |
| 13791602 | 10-3 SÓLIDO CU THHN NEGRO/BLANCO/ROJO/VERDE AIA SIMpull MC (TM) MC 600V 1000FT 10-3 SOL CU THHN BLACK/WHITE/RED/GREEN AIA SIMpull MC (TM) MC 600V 1000FT | 10 AWG 3C SOL | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
Aplicación y características
El cable Southwire SIMpull MC™ es apto para uso de la siguiente manera:
• Distribución de energía en circuitos derivados y acometidas en edificios comerciales, industriales, institucionales y residenciales multifamiliares
• Jalado o empotrado en yeso
• Instalaciones ocultas o expuestas
• Espacios de manejo ambiental de aire según NEC 300.22 (C)
• Lugares de asamblea según NEC 518.4 y teatros según NEC 520.5
• Instalación en charolas portacables y canalizaciones aprobadas
• Bajo pisos elevados para conductores y cables de equipo de tecnología de la información según NEC Article 645
• Cinta de amarre con leyenda de impresión envuelta alrededor del conjunto
• Tipo THHN/THWN clasificado 90ºC seco
• Los cables MC sin cubierta de tipo no clasificado están clasificados solo para lugares secos e interiores según NEC 330.10(A)(10)
• No se requiere buje anti-cortocircuito
El cable Southwire SIMpull MC™ cumple o supera los siguientes requisitos:
• Información de UL Online Product Guide - Cable de armadura metálica (PJAZ) ( www.ul.com )
• Especificación Federal A-A59544 (anteriormente J-C-30B)
• NFPA 70 (Código Eléctrico Nacional), Article 330
• Listado para uso en sistemas de sellos de penetración de 1, 2 y 3 horas según UL
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- RoHS-2 (European Directive 2011/65/EU)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
- VW-1 (Vertical-Wire) Flame Test
