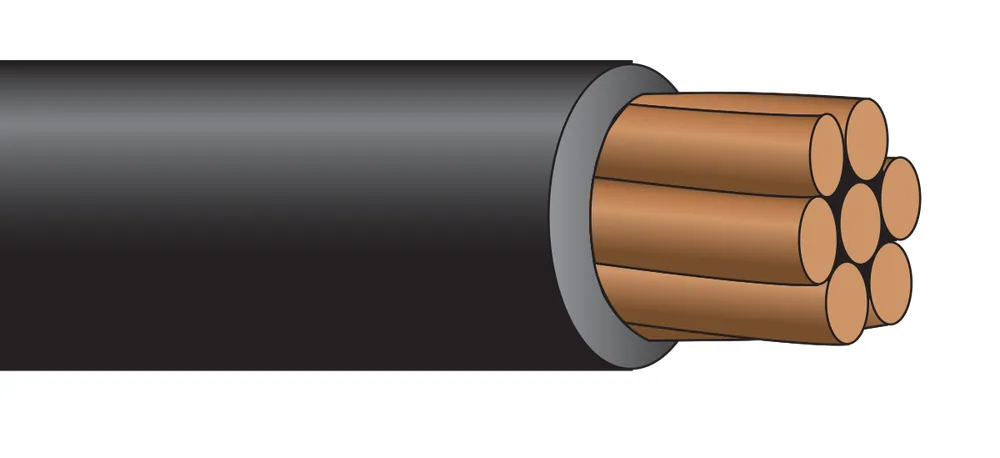

SERVICESOLAR® (PV) RHW-2 1,000/2,000 Voltios Cobre Sin Lubricante para Jalado Requerido
- Núm. Service Wire
- SW-PV-2KV
Conductor de cobre individual, cableado y aislado con polietileno reticulado químicamente resistente a la humedad y al calor. Con aislamiento ServicePRO-X ® – Sin Lubricante para Jalado Requerido (6 AWG y mayores). Clasificado a 2kV para cumplir con los requisitos exigentes de inversores sin transformador en instalaciones de paneles fotovoltaicos (solares). Disponible en colores.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (24) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or Kcmil)(AWG or Kcmil) | Cableado (no.)(no.) | Espesor del Aislamiento (mils)(mm) | Diámetro Nominal Total (in.)(mm) | Peso Neto Aproximado (lb./1000')(kg/km) | Ampacidad 90°C Húmedo/Seco | |
|---|---|---|---|---|---|---|
| 1414 | 77 | 751.91 | 0.225.6 | 2943 | 35†35† | PV2K14BK |
| 1414 | 1919 | 751.91 | 0.225.6 | 2943 | 35†35† | PV2K14BK-C |
| 1212 | 77 | 751.91 | 0.246.1 | 3958 | 40†40† | PV2K12BK |
| 1212 | 1919 | 751.91 | 0.246.1 | 3958 | 40†40† | PV2K12BK-C |
| 1010 | 77 | 751.91 | 0.276.9 | 5379 | 55†55† | PV2K10BK |
| 1010 | 1919 | 751.91 | 0.276.9 | 5379 | 55†55† | PV2K10BK-C |
| 88 | 77 | 852.16 | 0.317.9 | 79118 | 8080 | PV2K8BK |
| 88 | 1919 | 852.16 | 0.317.9 | 79118 | 8080 | PV2K8BK-C |
| 66 | 77 | 852.16 | 0.358.9 | 114170 | 105105 | PV2K6BK |
| 44 | 77 | 852.16 | 0.4010.2 | 167249 | 140140 | PV2K4BK |
| 33 | 77 | 852.16 | 0.4210.7 | 204304 | 165165 | PV2K3BK |
| 22 | 77 | 852.16 | 0.4511.4 | 249371 | 190190 | PV2K2BK |
| 11 | 1919 | 1052.67 | 0.5313.5 | 324482 | 220220 | PV2K1BK |
| 1/01/0 | 1919 | 1052.67 | 0.5714.5 | 398592 | 260260 | PV2K1/0BK |
| 2/02/0 | 1919 | 1052.67 | 0.6115.5 | 490729 | 300300 | PV2K2/0BK |
| 3/03/0 | 1919 | 1052.67 | 0.6616.8 | 604899 | 350350 | PV2K3/0BK |
| 4/04/0 | 1919 | 1052.67 | 0.7218.3 | 7491,115 | 405405 | PV2K4/0BK |
| 250250 | 3737 | 1203.05 | 0.8120.6 | 8871,320 | 455455 | PV2K250BK |
| 300300 | 3737 | 1203.05 | 0.8722.1 | 1,0501,563 | 500500 | PV2K300BK |
| 350350 | 3737 | 1203.05 | 0.9223.4 | 1,2111,802 | 570570 | PV2K350BK |
| 400400 | 3737 | 1203.05 | 0.9624.4 | 1,3722,042 | 615615 | PV2K400BK |
| 500500 | 3737 | 1203.05 | 1.0426.4 | 1,6912,516 | 700700 | PV2K500BK |
| 600600 | 6161 | 1353.43 | 1.1629.5 | 2,0383,033 | 780780 | PV2K600BK |
| 750750 | 6161 | 1353.43 | 1.2632.0 | 2,5163,744 | 885885 | PV2K750BK |
Números de parte en esta familia (24)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Cableado | Espesor del Aislamiento | Diámetro Nominal Total | Peso Neto Aproximado | Ampacidad 90°C Húmedo/Seco | |
|---|---|---|---|---|---|---|---|---|
| 14 AWG (2) | ||||||||
| PV2K14BK | PV2K14BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Voltios Cobre Sin Lubricante para Jalado Requerido 14 AWG PV2K14BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 14 AWG | 14 AWG | 7 | 75 | 0.22 | 29 | 35† | |
| PV2K14BK-C | PV2K14BK-C SERVICESOLAR® (PV) RHW-2 1,000/2,000 Voltios Cobre Sin Lubricante para Jalado Requerido 14 AWG PV2K14BK-C SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 14 AWG | 14 AWG | 19 | 75 | 0.22 | 29 | 35† | |
| 12 AWG (2) | ||||||||
| PV2K12BK | PV2K12BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Voltios Cobre Sin Lubricante para Jalado Requerido 12 AWG PV2K12BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 12 AWG | 12 AWG | 7 | 75 | 0.24 | 39 | 40† | |
| PV2K12BK-C | PV2K12BK-C SERVICESOLAR® (PV) RHW-2 1,000/2,000 Voltios Cobre Sin Lubricante para Jalado Requerido 12 AWG PV2K12BK-C SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 12 AWG | 12 AWG | 19 | 75 | 0.24 | 39 | 40† | |
| 10 AWG (2) | ||||||||
| PV2K10BK | PV2K10BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 10 AWG PV2K10BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 10 AWG | 10 AWG | 7 | 75 | 0.27 | 53 | 55† | |
| PV2K10BK-C | PV2K10BK-C SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 10 AWG PV2K10BK-C SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 10 AWG | 10 AWG | 19 | 75 | 0.27 | 53 | 55† | |
| 8 AWG (2) | ||||||||
| PV2K8BK | PV2K8BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 8 AWG PV2K8BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 8 AWG | 8 AWG | 7 | 85 | 0.31 | 79 | 80 | |
| PV2K8BK-C | PV2K8BK-C SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 8 AWG PV2K8BK-C SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 8 AWG | 8 AWG | 19 | 85 | 0.31 | 79 | 80 | |
| 6 AWG (1) | ||||||||
| PV2K6BK | PV2K6BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 6 AWG PV2K6BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 6 AWG | 6 AWG | 7 | 85 | 0.35 | 114 | 105 | |
| 4 AWG (1) | ||||||||
| PV2K4BK | PV2K4BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 4 AWG PV2K4BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 4 AWG | 4 AWG | 7 | 85 | 0.40 | 167 | 140 | |
| 3 AWG (1) | ||||||||
| PV2K3BK | PV2K3BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 3 AWG PV2K3BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 3 AWG | 3 AWG | 7 | 85 | 0.42 | 204 | 165 | |
| 2 AWG (1) | ||||||||
| PV2K2BK | PV2K2BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 2 AWG PV2K2BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 2 AWG | 2 AWG | 7 | 85 | 0.45 | 249 | 190 | |
| 1 AWG (1) | ||||||||
| PV2K1BK | PV2K1BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 1 AWG PV2K1BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 1 AWG | 1 AWG | 19 | 105 | 0.53 | 324 | 220 | |
| 1/0 AWG (1) | ||||||||
| PV2K1/0BK | PV2K1/0BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 1/0 AWG PV2K1/0BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 1/0 AWG | 1/0 AWG | 19 | 105 | 0.57 | 398 | 260 | |
| 2/0 AWG (1) | ||||||||
| PV2K2/0BK | PV2K2/0BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 2/0 AWG PV2K2/0BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 2/0 AWG | 2/0 AWG | 19 | 105 | 0.61 | 490 | 300 | |
| 3/0 AWG (1) | ||||||||
| PV2K3/0BK | PV2K3/0BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 3/0 AWG PV2K3/0BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 3/0 AWG | 3/0 AWG | 19 | 105 | 0.66 | 604 | 350 | |
| 4/0 AWG (1) | ||||||||
| PV2K4/0BK | PV2K4/0BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 4/0 AWG PV2K4/0BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 4/0 AWG | 4/0 AWG | 19 | 105 | 0.72 | 749 | 405 | |
| 250 kcmil (1) | ||||||||
| PV2K250BK | PV2K250BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 250 kcmil PV2K250BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 250 kcmil | 250 kcmil | 37 | 120 | 0.81 | 887 | 455 | |
| 300 kcmil (1) | ||||||||
| PV2K300BK | PV2K300BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 300 kcmil PV2K300BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 300 kcmil | 300 kcmil | 37 | 120 | 0.87 | 1,050 | 500 | |
| 350 kcmil (1) | ||||||||
| PV2K350BK | PV2K350BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 350 kcmil PV2K350BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 350 kcmil | 350 kcmil | 37 | 120 | 0.92 | 1,211 | 570 | |
| 400 kcmil (1) | ||||||||
| PV2K400BK | PV2K400BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 400 kcmil PV2K400BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 400 kcmil | 400 kcmil | 37 | 120 | 0.96 | 1,372 | 615 | |
| 500 kcmil (1) | ||||||||
| PV2K500BK | PV2K500BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 500 kcmil PV2K500BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 500 kcmil | 500 kcmil | 37 | 120 | 1.04 | 1,691 | 700 | |
| 600 kcmil (1) | ||||||||
| PV2K600BK | PV2K600BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 600 kcmil PV2K600BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 600 kcmil | 600 kcmil | 61 | 135 | 1.16 | 2,038 | 780 | |
| 750 kcmil (1) | ||||||||
| PV2K750BK | PV2K750BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Cobre Sin Lubricante para Jalado Requerido 750 kcmil PV2K750BK SERVICESOLAR® (PV) RHW-2 1,000/2,000 Volt Copper No Pulling Lubricant Required 750 kcmil | 750 kcmil | 61 | 135 | 1.26 | 2,516 | 885 | |
Aplicación y características
Aplicación
Adecuado para uso como cableado de interconexión en paneles solares en sistemas con puesta a tierra o sin puesta a tierra, según se define en las partes aplicables del Código Eléctrico Nacional (NEC) NFPA 70, tales como el artículo 690.31(A). Adecuado para uso en sistemas secos a 105°C. También adecuado para uso en circuitos de baja fuga que requieren una constante dieléctrica de 3.5 o menor (Grado Hospitalario).
Especificaciones
| Clasificación de voltaje | 2 kV (2,000 V)2 kV (2,000 V) |
|---|---|
| Certificaciones | CSA, REACH, ROHS, UL, USACSA, REACH, ROHS, UL, USA |
Normas y referencias
- ASTM Standards: B-3 (soft or annealed), B-8 (concentric lay stranded)
- B-787 (combination strand)
- UL 44 RHW-2, UL 854 USE-2, and UL 4703 PV Wire
- C(UL) RPVU90 1kV/2kV: CSA C22.2 #271
- ICEA S-95-658/NEMA WC-70
- Federal Spec. A-A-59544
- Flame Rated: Vertical Wire, CT Use (1/0 AWG and larger)
- Temperature Rated at 90°C Wet/Dry, Cold Temperature Rated at -40°C
- Sunlight Resistant, Gasoline and Oil Resistant II
- Direct Burial
- RoHS Compliant
- NEMA BABA 70901-2-2024 WC-02-03, WC-02-04, WC-02-05
