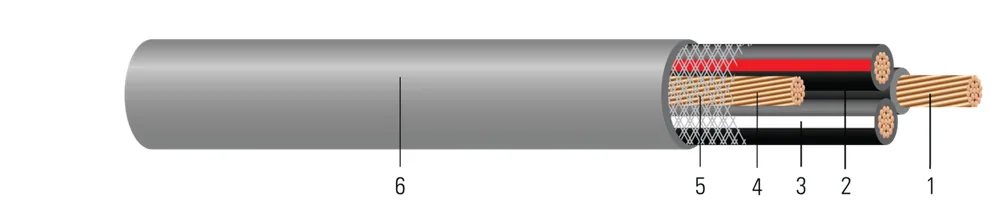

Acometida SER de cobre

Núm. Southwire: SPEC10040

Cable de acometida de cobre, cable de acometida tipo SER, 600 voltios. Conductores individuales clasificados como XHHW-2 o THHN/THWN. Chaqueta y conductores individuales resistentes a la luz solar.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (14) ↓

📄 Ficha técnica (PDF)📎 Building Wire Selection Guide 📎 For technical references, whitepapers, and installation resources please refer to: https://www.southwire.com/services/cabletech-support-services 📎 Building Wire Selection Guide 📎 For technical references, whitepapers, and installation resources please refer to: https://www.southwire.com/services/cabletech-support-services

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Diámetro Sobre Conductor (in)(cm)	Hebras del Conductor	Espesor del Aislamiento (mils)(mm)	Tamaño de Tierra	Núm x Tamaño de Neutral	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso Aprox. (lbs/1000')(kgs/km)
6 AWG6 AWG	33	0.1770.45	77	451.14	1x61x6	1x61x6	300.76	0.7101.80	421627	28164202
4 AWG4 AWG	33	0.2250.57	77	451.14	1x61x6	1x61x6	300.76	0.7872.00	584869	26348301
3 AWG3 AWG	33	0.2520.64	77	451.14	1x51x5	1x51x5	300.76	0.8552.17	7181069	27757402
2 AWG2 AWG	33	0.2820.72	77	451.14	1x41x4	1x41x4	300.76	0.9332.37	8861319	26701301
1 AWG1 AWG	33	0.3220.82	1919	551.40	1x31x3	1x31x3	300.76	1.1312.87	11241673	27082701
1/0 AWG1/0 AWG	33	0.3610.92	1919	551.40	1x21x2	1x21x2	300.76	1.2403.15	13952076	27755802
2/0 AWG2/0 AWG	33	0.4051.03	1919	551.40	1x11x1	1x11x1	300.76	1.3463.42	17302575	27083501
3/0 AWG3/0 AWG	33	0.4561.16	1919	551.40	1x1/01x1/0	1x1/01x1/0	300.76	1.4623.71	21493198	27084301
6 AWG6 AWG	33		2.87.11	629285.31	0.4110.61	0.4950.74	0.0510.08	6565	7575	28164202
4 AWG4 AWG	33	10.03	3.17.87	1001454.05	0.2580.38	0.3100.46	0.0480.07	8585	9595	26348301
3 AWG3 AWG	33	10.03	3.48.64	1262572.43	0.2050.31	0.2460.37	0.0470.07	100100	115115	27757402
2 AWG2 AWG	33	10.03	3.79.40	1592722.12	0.1620.24	0.1950.29	0.0450.07	115115	130130	26701301
1 AWG1 AWG	33	10.03	5.714.48	2008910.81	0.1280.19	0.1540.23	0.0460.07	130130	145145	27082701
1/0 AWG1/0 AWG	33	10.03	6.215.75	25341149.40	0.1020.15	0.1220.18	0.0440.07	150150	170170	27755802
2/0 AWG2/0 AWG	33	10.03	6.717.02	31941448.77	0.0810.12	0.0970.14	0.0430.06	175175	195195	27083501
3/0 AWG3/0 AWG	33	10.03	7.318.54	40271826.61	0.0640.10	0.0780.12	0.0420.06	200200	225225	27084301

Números de parte en esta familia (14)

Por calibre:

Núm. Southwire	Descripción	Construcción	Empaque
6 AWG (1)
28164202	6-6-6-6 CU ACOMETIDA TIPO SER CUBIERTA PVC 500 FT 6-6-6-6 CU SERVICE ENTRANCE TYPE SER PVC JACKET 500 FT	6 AWG 3C 7 STR	CARRETE DE 500 FT
4 AWG (2)
26348301	4-4-4-6 CU ACOMETIDA TIPO SER CUBIERTA PVC 1000 FT 4-4-4-6 CU SERVICE ENTRANCE TYPE SER PVC JACKET 1000 FT	4 AWG 3C 7 STR	CARRETE DE 1000 FT
26348302	4-4-4-6 CU ACOMETIDA TIPO SER CUBIERTA PVC 500 FT 4-4-4-6 CU SERVICE ENTRANCE TYPE SER PVC JACKET 500 FT	4 AWG 3C 7 STR	CARRETE DE 500 FT
3 AWG (2)
27757402	3-3-3-5 CU ACOMETIDA TIPO SER CUBIERTA PVC 1000 FT 3-3-3-5 CU SERVICE ENTRANCE TYPE SER PVC JACKET 1000 FT	3 AWG 3C 7 STR	CARRETE DE 1000 FT
27757403	3-3-3-5 CU ACOMETIDA TIPO SER CUBIERTA PVC 500 FT 3-3-3-5 CU SERVICE ENTRANCE TYPE SER PVC JACKET 500 FT	3 AWG 3C 7 STR	CARRETE DE 500 FT
2 AWG (2)
26701301	2-2-2-4 CU ACOMETIDA TIPO SER CUBIERTA PVC 1000 FT 2-2-2-4 CU SERVICE ENTRANCE TYPE SER PVC JACKET 1000 FT	2 AWG 3C 7 STR	CARRETE DE 1000 FT
26701302	2-2-2-4 CU ACOMETIDA TIPO SER CUBIERTA PVC 500 FT 2-2-2-4 CU SERVICE ENTRANCE TYPE SER PVC JACKET 500 FT	2 AWG 3C 7 STR	CARRETE DE 500 FT
1 AWG (2)
27082703	1-1-1-3 CU ACOMETIDA TIPO SER CUBIERTA PVC 1000 FT 1-1-1-3 CU SERVICE ENTRANCE TYPE SER PVC JACKET 1000 FT	1 AWG 3C 19 STR	CARRETE DE 1000 FT
27082701	1-1-1-3 CU ACOMETIDA TIPO SER CUBIERTA PVC 500 FT 1-1-1-3 CU SERVICE ENTRANCE TYPE SER PVC JACKET 500 FT	1 AWG 3C 19 STR	CARRETE DE 500 FT
1/0 AWG (1)
27755802	1/0-1/0-1/0-2 CU TIPO ACOMETIDA SER CUBIERTA PVC 500 FT 1/0-1/0-1/0-2 CU SERVICE ENTRANCE TYPE SER PVC JACKET 500 FT	1/0 AWG 3C 19 STR	CARRETE DE 500 FT
2/0 AWG (2)
27083502	2/0-2/0-2/0-1 CU ACOMETIDA TIPO SER CUBIERTA PVC 1000 FT 2/0-2/0-2/0-1 CU SERVICE ENTRANCE TYPE SER PVC JACKET 1000 FT	2/0 AWG 3C 19 STR	CARRETE DE 1000 FT
27083501	2/0-2/0-2/0-1 CU TIPO ACOMETIDA SER CUBIERTA PVC 500 FT 2/0-2/0-2/0-1 CU SERVICE ENTRANCE TYPE SER PVC JACKET 500 FT	2/0 AWG 3C 19 STR	CARRETE DE 500 FT
3/0 AWG (2)
27084302	3/0-3/0-3/0-1/0 CU ACOMETIDA TIPO SER CUBIERTA PVC 1000 FT 3/0-3/0-3/0-1/0 CU SERVICE ENTRANCE TYPE SER PVC JACKET 1000 FT	3/0 AWG 3C 19 STR	CARRETE DE 1000 FT
27084301	3/0-3/0-3/0-1/0 CU TIPO ACOMETIDA SER CUBIERTA PVC 500 FT 3/0-3/0-3/0-1/0 CU SERVICE ENTRANCE TYPE SER PVC JACKET 500 FT	3/0 AWG 3C 19 STR	CARRETE DE 500 FT

Aplicación y características

El cable de acometida Tipo SER de Southwire se utiliza principalmente para conducir energía desde la acometida aérea hacia la base del medidor y desde la base del medidor hacia el tablero de distribución; sin embargo, el cable puede utilizarse en todas las aplicaciones donde se permita el cable Tipo SE. SER puede utilizarse en lugares húmedos o secos a temperaturas que no excedan 90°C. La clasificación de voltaje es 600 voltios. Los cables SE no están permitidos bajo tierra, con o sin canalización, según NEC 338.12(A)(2).

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 44 Thermoset-Insulated Wires and Cables
UL 83 Thermoplastic Insulated Wires and Cables
UL 854 Service Entrance Cable
RoHS-2 (European Directive 2011/65/EU)
NEC National Electrical Code NFPA 70
Federal Specification A-A-59544
