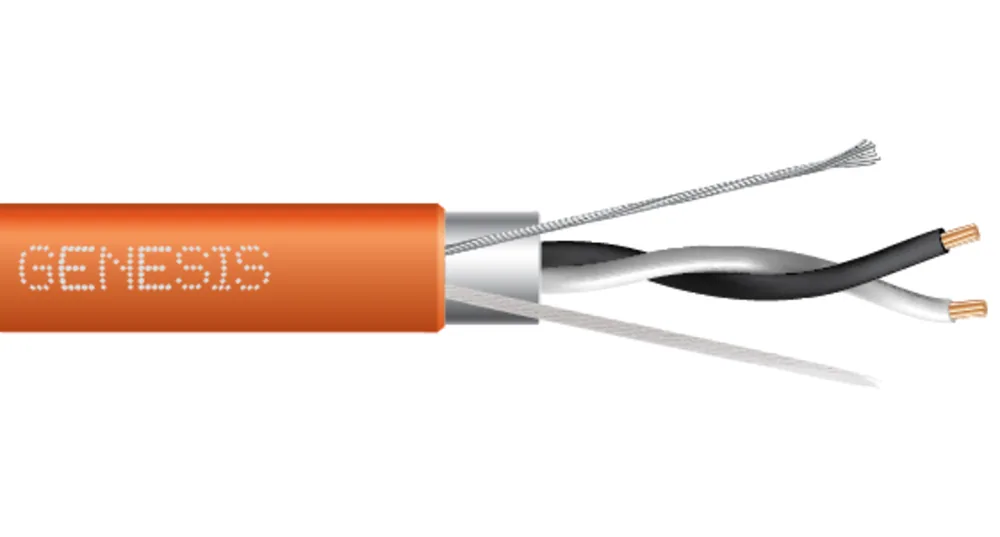

Cable blindado RS-485, plenum

Southwire

Cable blindado RS-485, plenum

Núm. Southwire
GEN2

Los cables para automatización de edificios Genesis® ofrecen una transmisión de datos confiable de alta velocidad y un rendimiento optimizado para las redes de los edificios inteligentes actuales. Diseñados para la norma EIA-485.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (11) ↓
📄 Ficha técnica (PDF)📎 Genesis Comfort Cable Brochure

Tamaños y construcciones disponibles

Tamaño (AWG or kcmil)(mm2)Número de ParesCableadoBlindajeDiámetro Nom. (mils)(mm)Peso Total Nominal (lbs/1000')(kgs/km)
24 AWG24 AWG11StrandedStrandedShieldedShielded1794.551725 33191103
22 AWG22 AWG11StrandedStrandedShieldedShielded1854.701928 32511002
22 AWG22 AWG11StrandedStrandedShieldedShielded2035.172740 33241106
22 AWG22 AWG22StrandedStrandedShieldedShielded2005.103349 33281107
18 AWG18 AWG11StrandedStrandedShieldedShielded2496.333451 33221001

Números de parte en esta familia (11)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
24 AWG · 2 conductores (2)
3319110324/1 PAR CABLEADO CU CMP/CL3P/FPLP OAS NARANJA GEN BAJA CAP 1000 FT 24/1 PAIR STR CU CMP/CL3P/FPLP OAS ORANGE GEN LOW CAP 1000 FT24 AWG 2C 7SBLANCO/NEGROCAJA JALABLE DE 1000 FT
3319110624/1 PAR STR CU CMP/CL3P/FPLP OAS AZUL GEN BAJA CAPACIDAD 1000 FT 24/1 PAIR STR CU CMP/CL3P/FPLP OAS BLUE GEN LOW CAP 1000 FT24 AWG 2C 7SBLANCO/NEGROCAJA JALABLE DE 1000 FT
22 AWG · 2 conductores (5)
3251100222/1 PAR CABLEADO CU ESTAÑADO CMP/CL3P/FPLP OAS AMARILLO GEN BAJA CAPACITANCIA 1000 FT 22/1 PAIR STR TINNED CU CMP/CL3P/FPLP OAS YELLOW GEN LOW CAP 1000 FT22 AWG 2C 7 CABLEADOBLANCO/NEGROCARRETE DE 1000 FT
3251100322/1 PAR CABLEADO CU ESTAÑADO CMP/CL3P/FPLP OAS NARANJA GEN BAJA CAPACITANCIA 1000 FT 22/1 PAIR STR TINNED CU CMP/CL3P/FPLP OAS ORANGE GEN LOW CAP 1000 FT22 AWG 2C 7 CABLEADOBLANCO/NEGROCARRETE DE 1000 FT
3251100522/1 PAR STR CU ESTAÑADO CMP/CL3P/FPLP OAS VERDE GEN BAJA CAP 1000 FT 22/1 PAIR STR TINNED CU CMP/CL3P/FPLP OAS GREEN GEN LOW CAP 1000 FT22 AWG 2C 7 CABLEADOBLANCO/NEGROCARRETE DE 1000 FT
3320110322/1 PAR CABLEADO CU CMP/CL3P/FPLP OAS NARANJA GEN BAJA CAP 1000 FT 22/1 PAIR STR CU CMP/CL3P/FPLP OAS ORANGE GEN LOW CAP 1000 FT22 AWG 2C 7 CABLEADOBLANCO/NEGROCAJA JALABLE DE 1000 FT
3320110622/1 PAR STR CU CMP/CL3P/FPLP OAS AZUL GEN BAJA CAPACIDAD 1000 FT 22/1 PAIR STR CU CMP/CL3P/FPLP OAS BLUE GEN LOW CAP 1000 FT22 AWG 2C 7 CABLEADOBLANCO/NEGROCAJA JALABLE DE 1000 FT
22 AWG · 3 conductores (1)
3324110622-7 3 CONDUCTORES CU CMP/CL3P/FPLP OAS AZUL GEN BAJA CAP 1000 FT 22-7 3/C CU CMP/CL3P/FPLP OAS BLUE GEN LOW CAP 1000 FT22 AWG 3C 7 STRBLANCO/AMARILLO/NEGROCAJA JALABLE DE 1000 FT
22 AWG · 4 conductores (1)
3328110722/2 PAIR CABLEADO CU CMP/CL3P/FPLP OAS CAFÉ GEN BAJA CAP 1000 FT 22/2 PAIR STR CU CMP/CL3P/FPLP OAS BROWN GEN LOW CAP 1000 FT22 AWG 4C 7 STRBLANCO/AZULCAJA JALABLE DE 1000 FT
18 AWG · 2 conductores (2)
3322100118/1 PAIR CABLEADO CU CMP/CL3P/FPLP OAS BLANCO GEN BAJA CAP 1000 FT 18/1 PAIR STR CU CMP/CL3P/FPLP OAS WHITE GEN LOW CAP 1000 FT18 AWG 2C 7 STRBLANCO/NEGROCARRETE DE 1000 FT
3322100318/1 PAR CABLEADO CU CMP/CL3P/FPLP OAS NARANJA GEN BAJA CAP 1000 FT 18/1 PAIR STR CU CMP/CL3P/FPLP OAS ORANGE GEN LOW CAP 1000 FT18 AWG 2C 7 STRBLANCO/NEGROCARRETE DE 1000 FT

Aplicación y características

El Cable Apantallado RS-485 Clasificado para Plenum Genesis® es adecuado para instalación de la siguiente manera:

  • En conductos fabricados como se describe en NEC 300.22(B).
  • En otros espacios utilizados para aire ambiental como se describe en NEC 300.22(C).
  • En montantes.
  • Dentro de edificios en espacios distintos a espacios de manejo de aire y montantes.

Normas y referencias

  • NFPA 262 - Plenum Rated
  • CSA C22.2 No. 2556 - FT6 Rated
  • UL 444 - Communication Cables, Type CMP
  • UL 1424 - Cables for Power-Limited Fire-Alarm Circuits, Type FPLP
  • UL 13 - Power-Limited Circuit Cables, Type CL3P
  • REACH/RoHS Compliant
