Red Alert® tipo MC-FPL para alarma contra incendios, un par
- Núm. Southwire
- SPEC60411

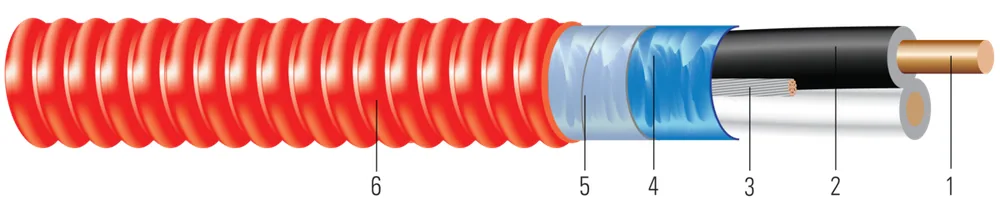

Cobre THHN/THWN o singulares de cobre con aislamiento tipo TFN. Certificado por UL como tipo MC y tipo FPL. 600 Voltios tipo MC y 300 Voltios tipo FPL. Armadura roja de aluminio entrelazado ligero.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 22 | 0.0400.10 | SolidSolid | 200.51 | 0.3840.98 | 5886 | 55454902 |
| 16 AWG16 AWG | 22 | 0.0500.13 | SolidSolid | 200.51 | 0.4171.06 | 71106 | 55455102 |
| 14 AWG14 AWG | 22 | 0.0640.16 | SolidSolid | 200.51 | 0.4541.15 | 91135 | 55455202 |
| 18 AWG18 AWG | 22 | 2.76.86 | 6.6709.93 | 8.27012.31 | -- | 1818 | 55454902 |
| 16 AWG16 AWG | 22 | 2.97.37 | 4.1806.22 | 5.0307.49 | -- | 1818 | 55455102 |
| 14 AWG14 AWG | 22 | 3.28.13 | 2.6303.91 | 3.1704.72 | 2020 | 2525 | 55455202 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG (2) | |||||
| 55454902 | 18 AWG 2 CONDUCTORES CU TFN NEGRO/BLANCO AIA MC FPL PAR TRENZADO BLINDADO ROJO 250 FT 18-2 CU TFN BLACK/WHITE AIA MC FPL TWISTED SHIELDED PAIR RED 250 FT | 18 AWG 2C SOL | NEGRO/BLANCO | ROLLO DE 250 FT | |
| 55454903 | 18 AWG 2 CONDUCTORES CU TFN NEGRO/BLANCO AIA MC FPL PAR TRENZADO BLINDADO ROJO 1000 FT 18-2 CU TFN BLACK/WHITE AIA MC FPL TWISTED SHIELDED PAIR RED 1000 FT | 18 AWG 2C SOL | NEGRO/BLANCO | CARRETE DE 1000 FT | |
| 16 AWG (2) | |||||
| 55455102 | 16 AWG 2 CONDUCTORES CU TFN NEGRO/BLANCO AIA MC FPL PAR TORSIONADO ROJO 250 FT 16-2 CU TFN BLACK/WHITE AIA MC FPL TWISTED PAIR RED 250 FT | 16 AWG 2C SOL | NEGRO/BLANCO | ROLLO DE 250 FT | |
| 55455103 | 16-2 CU TFN NEGRO/BLANCO AIA MC FPL PAR TRENZADO ROJO 1000 FT 16-2 CU TFN BLACK/WHITE AIA MC FPL TWISTED PAIR RED 1000 FT | 16 AWG 2C SOL | NEGRO/BLANCO | CARRETE DE 1000 FT | |
| 14 AWG (2) | |||||
| 55455202 | 14-2 CU THHN NEGRO/BLANCO AIA MC FPL PAR TRENZADO ROJO 250 FT 14-2 CU THHN BLACK/WHITE AIA MC FPL TWISTED PAIR RED 250 FT | 14 AWG 2C SOL | NEGRO/BLANCO | ROLLO DE 250 FT | |
| 55455203 | 14-2 CU THHN NEGRO/BLANCO AIA MC FPL PAR TORSIONADO ROJO 1000 FT 14-2 CU THHN BLACK/WHITE AIA MC FPL TWISTED PAIR RED 1000 FT | 14 AWG 2C SOL | NEGRO/BLANCO | CARRETE DE 1000 FT | |
Aplicación y características
El cable Southwire Red Alert® tipo MC-FPL es adecuado para usar de la siguiente manera:
- Cableado en Plenos, Ductos u Otros Espacios Utilizados para Propósitos de Manejo de Aire Ambiental según NEC 300.22(C) & 760.135(C).
- Circuitos de alarma contra incendios de potencia limitada y no limitada en potencia, incluidos detectores de humo, campanas, cuernos, equipo de panel de control de alarma contra incendios, y dispositivos de iniciación y señalización.
- Circuitos de control remoto, señalización y potencia limitada de Clase 1, Clase 2 y Clase 3.
- Circuitos de potencia, iluminación, control y señal.
- Pasado a través o embebido en yeso.
- Instalaciones ocultas o expuestas.
- Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(E)
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Cinta de amarre con leyenda impresa envuelta alrededor del conjunto.
- Clasificado a 600V, 90ºC seco como tipo MC o 300V, 90ºC seco como tipo FPL.
- Los bushings anti-cortocircuito no son requeridos para uso con cable MC según NEC y UL.
El cable Southwire Red Alert® tipo MC-FPL cumple o supera los siguientes requisitos:
- Información de la Guía de Productos en Línea de UL - Cable Metálico Armado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en Sistemas de Parada de Penetración de Fuego UL de 1, 2 y 3 Horas
Normas y referencias
- UL 1424 Cables for Power-Limited Fire-Alarm Circuits
- ASTM B3 Soft or Annealed Copper Wire
- UL 66 Fixture Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- RoHS Compliant Lead-Free, Silicone-Free, Halogen Free
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
