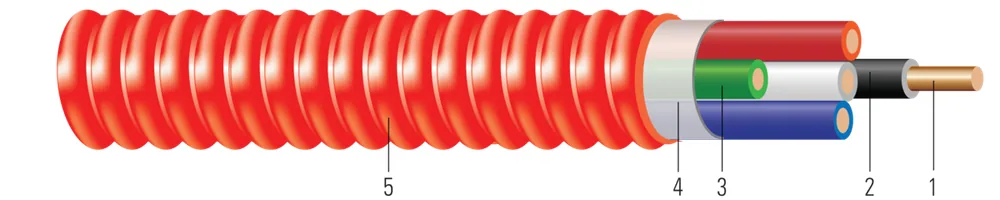

Red Alert® tipo MC-FPL para alarma contra incendios y control

Núm. Southwire: SPEC60410

Conductores de cobre aislados THHN/THWN o TFN o TFFN tipo sencillo. Conductores sencillos de cobre aislados tipo TFN. Conductor de tierra aislado de cobre color verde. Listado UL como tipo MC y tipo FPL. Tipo MC 600 voltios y tipo FPL 300 voltios. Armadura de aluminio ligero entrelazada de color rojo.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (37) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Color	Diámetro Sobre Conductor (in)(cm)	Hebras del Conductor	Espesor del Aislamiento (mils)(mm)	Tamaño de Tierra	Diámetro Sobre Armadura (in)(cm)	Peso Aprox. (lbs/1000')(kgs/km)
18 AWG18 AWG	22	BK,WE,GNBK,WE,GN	0.0400.10	SolidSolid	200.51	1x181x18	0.3910.99	5988	55468602
18 AWG18 AWG	44	BK,RD,BE,WE,GNBK,RD,BE,WE,GN	0.0400.10	SolidSolid	200.51	1x181x18	0.4341.10	78116	55468702
18 AWG18 AWG	66	BK,BN,RD,BE,YW,WE,GNBK,BN,RD,BE,YW,WE,GN	0.0400.10	SolidSolid	200.51	1x181x18	0.4591.17	95141	55312403
18 AWG18 AWG	88	BK,BN,OE,RD,BE,YW,GY,WE,GNBK,BN,OE,RD,BE,YW,GY,WE,GN	0.0400.10	SolidSolid	200.51	1x181x18	0.5071.29	115171	55312502
16 AWG16 AWG	22	BK,WE,GNBK,WE,GN	0.0500.13	SolidSolid	200.51	1x161x16	0.4141.05	72107	55468802
16 AWG16 AWG	44	BK,RD,BE,WE,GNBK,RD,BE,WE,GN	0.0500.13	SolidSolid	200.51	1x161x16	0.4631.18	98146	55468902
16 AWG16 AWG	66	BK,RD,BE,WE,BN,YW,GNBK,RD,BE,WE,BN,YW,GN	0.0500.13	SolidSolid	200.51	1x161x16	0.4901.24	122182	55312802
14 AWG14 AWG	22	BK,RD,GNBK,RD,GN	0.0640.16	SolidSolid	200.51	1x141x14	0.4511.15	92137	55453702
14 AWG14 AWG	22	BK,WE,GNBK,WE,GN	0.070.18	1919	200.51	1x141x14	0.4491.14	94140	55526402
14 AWG14 AWG	33	BK,BE,YW,GNBK,BE,YW,GN	0.0730.19	1919	200.51	1x141x14	0.4971.26	117174	55960502
14 AWG14 AWG	44	BK,RD,BE,WE,GNBK,RD,BE,WE,GN	0.0640.16	SolidSolid	200.51	1x141x14	0.5091.29	131195	55453902
12 AWG12 AWG	22	BK,WE,GNBK,WE,GN	0.0800.20	SolidSolid	200.51	1x121x12	0.4871.24	121180	55454002
12 AWG12 AWG	22	BK,RD,GNBK,RD,GN	0.0880.22	1919	200.51	1x121x12	0.5041.28	124185	55581403
12 AWG12 AWG	44	BK,RD,BE,WE,GNBK,RD,BE,WE,GN	0.0800.20	SolidSolid	200.51	1x121x12	0.5541.41	179266	55454102
18 AWG18 AWG	22	2.76.86	6.6709.93	8.27012.31		--	1818	55468602
18 AWG18 AWG	44	3.07.62	6.6709.93	8.27012.31		--	1414	55468702
18 AWG18 AWG	66	3.28.13	6.6709.93	8.27012.31		--	1414	55312403
18 AWG18 AWG	88	3.58.89	6.6709.93	8.27012.31		--	1212	55312502
16 AWG16 AWG	22	2.87.11	4.1806.22	5.1907.72		--	1818	55468802
16 AWG16 AWG	44	3.28.13	4.1806.22	5.1907.72		--	1414	55468902
16 AWG16 AWG	66	3.48.64	4.1806.22	5.1907.72		--	1414	55312802
14 AWG14 AWG	22	3.28.13	2.5803.84	3.1704.72		2020	2525	55453702
14 AWG14 AWG	22	3.17.87	2.6313.92	3.1704.72	0.0580.09	2020	2525	55526402
14 AWG14 AWG	33	3.58.89	2.6303.91	3.1704.72		2020	2525	55960502
14 AWG14 AWG	44	3.69.14	2.5803.84	3.1704.72		1616	2020	55453902
12 AWG12 AWG	22	3.48.64	1.6602.47	2.0002.98		2525	3030	55454002
12 AWG12 AWG	22	3.58.89	1.6622.47	2.0022.98	0.0540.08	2525	3030	55581403
12 AWG12 AWG	44	3.99.91	1.6602.47	2.0002.98		2020	2424	55454102

Números de parte en esta familia (37)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
18 AWG · 2 conductores (4)
67774703	18-2 CU TFN NEGRO/ROJO/VERDE PUESTA A TIERRA AIA MC FPL ROJO 1000 FT 18-2 CU TFN BLACK/RED/GREEN GRND AIA MC FPL RED 1000 FT	18 AWG 2C SOL	NEGRO/ROJO/TIERRA VERDE	CARRETE DE 1000 FT
55468602	18-2 CU TFN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 18-2 CU TFN BLACK/WHITE/GREEN GRND AIA MC FPL RED 250 FT	18 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55468603	18 AWG 2 CONDUCTORES CU TFN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 18-2 CU TFN BLACK/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	18 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
55468605	18 AWG 2 CONDUCTORES CU TFN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 5000 FT 18-2 CU TFN BLACK/WHITE/GREEN GRND AIA MC FPL RED 5000 FT	18 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	CARRETE DE 5000 FT
18 AWG · 4 conductores (2)
55468702	18-4 CU TFN NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 18-4 CU TFN BLACK/RED/BLUE/WHITE/GREEN GRND AIA MC FPL RED 250 FT	18 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55468703	18 AWG 4 CONDUCTORES CU TFN NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 18-4 CU TFN BLACK/RED/BLUE/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	18 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
18 AWG · 6 conductores (1)
55312403	18-6 CU TFN NEGRO/CAFÉ/ROJO/AZUL/AMARILLO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 18-6 CU TFN BLACK/BROWN/RED/BLUE/YELLOW/WHITE/GREEN GRND AIA MC FPL RED1000 FT	18 AWG 6C SOL	NEGRO/CAFÉ/ROJO/AZUL/AMARILLO/BLANCO/TIERRA VERDE	CARRETE DE 1000 FT
18 AWG · 8 conductores (2)
55312502	18-8 CU TFN NEGRO/CAFÉ/NARANJA/ROJO/AZUL/AMARILLO/GRIS/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 18-8 CU TFN BLACK/BROWN/ORANGE/RED/BLUE/YELLOW/GRAY/WHITE/GREEN GRND AIA MC FPL RED 250 FT	18 AWG 8C SOL	NEGRO/CAFÉ/NARANJA/ROJO/AZUL/AMARILLO/GRIS/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55312503	18-8 CU TFN NEGRO/CAFÉ/NARANJA/ROJO/AZUL/AMARILLO/GRIS/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 18-8 CU TFN BLACK/BROWN/ORANGE/RED/BLUE/YELLOW/GRAY/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	18 AWG 8C SOL	NEGRO/CAFÉ/NARANJA/ROJO/AZUL/AMARILLO/GRIS/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
16 AWG · 2 conductores (4)
58656903	16-2 CU TFN AMARILLO/MORADO PAR TORCIDO GG MC ROJO FPL 1000 FT 16-2 CU TFN YEL/PUR TWST PAIR GG MC RED FPL 1000 FT	16 AWG 2C SOL	/VERDE TIERRA	CARRETE DE 1000 FT
55468802	16-2 CU TFN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 16-2 CU TFN BLACK/WHITE/GREEN GRND AIA MC FPL RED 250 FT	16 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55468803	16 AWG 2 CONDUCTORES CU TFN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 16-2 CU TFN BLACK/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	16 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
58915201	16-2 CU TFN AZUL/BLANCO/VERDE GRND AIA MC FPL ROJO 1000 FT 16-2 CU TFN BLUE/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	16 AWG 2C SOL	AZUL/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
16 AWG · 4 conductores (2)
55468902	16-4 CU TFN NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 16-4 CU TFN BLACK/RED/BLUE/WHITE/GREEN GRND AIA MC FPL RED 250 FT	16 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55468903	16 AWG 4 CONDUCTORES CU TFN NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 16-4 CU TFN BLACK/RED/BLUE/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	16 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
16 AWG · 6 conductores (2)
55312802	16-6 CU TFN NEGRO/ROJO/AZUL/BLANCO/CAFÉ/AMARILLO/VERDE TIERRA AIA MC FPL ROJO 250 FT 16-6 CU TFN BLACK/RED/BLUE/WHITE/BROWN/YELLOW/GREEN GRND AIA MC FPL RED250 FT	16 AWG 6C	NEGRO/ROJO/AZUL/BLANCO/CAFÉ/AMARILLO/TIERRA VERDE	ROLLO DE 250 FT
55312803	16-6 CU TFN NEGRO/ROJO/AZUL/BLANCO/CAFÉ/AMARILLO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 16-6 CU TFN BLACK/RED/BLUE/WHITE/BROWN/YELLOW/GREEN GRND AIA MC FPL RED1000 FT	16 AWG 6C	NEGRO/ROJO/AZUL/BLANCO/CAFÉ/AMARILLO/TIERRA VERDE	CARRETE DE 1000 FT
14 AWG · 2 conductores (12)
55453702	14-2 CU THHN NEGRO/ROJO/VERDE PUESTA A TIERRA AIA MC FPL ROJO 250 FT 14-2 CU THHN BLACK/RED/GREEN GRND AIA MC FPL RED 250 FT	14 AWG 2C SOL	NEGRO/ROJO/TIERRA VERDE	ROLLO DE 250 FT
55453703	14-2 CU THHN NEGRO/ROJO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 14-2 CU THHN BLACK/RED/GREEN GRND AIA MC FPL RED 1000 FT	14 AWG 2C SOL	NEGRO/ROJO/TIERRA VERDE	CARRETE DE 1000 FT
64118102	14-2 CABLEADO CU THHN NEGRO/ROJO/VERDE CONEXIÓN TIERRA AIA MC FPL ROJO 1000 FT 14-2 STR CU THHN BLACK/RED/GREEN GRND AIA MC FPL RED 1000 FT	14 AWG 2C 19 STR	NEGRO/ROJO/TIERRA VERDE	CARRETE DE 1000 FT
64118902	14-2 CABLEADO CU THHN NEGRO/BLANCO/VERDE MC FPL PARA FORRO 1000 FT 14-2 STR CU THHN BLACK/WHITE/GREEN MC FPL FOR JACKET 1000 FT	14 AWG 2C 19 STR	NEGRO/BLANCO/VERDE	CARRETE DE 1000 FT
64706102	14-2 SOL CU THHN NEGRO/BLANCO/VERDE MC FPL PARA FORRO 1000 FT 14-2 SOL CU THHN BLACK/WHITE/GREEN MC FPL FOR JACKET 1000 FT	14 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARRETE DE 1000 FT
55469002	14 AWG 2 CONDUCTORES CU THHN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 14-2 CU THHN BLACK/WHITE/GREEN GRND AIA MC FPL RED 250 FT	14 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55526402	14-2 CABLEADO CU THHN NEGRO/BLANCO/TIERRA VERDE AIA MC FPL ROJO 250 FT 14-2 STR CU THHN BLACK/WHITE/GREEN GRND AIA MC FPL RED 250 FT	14 AWG 2C 19 STR	NEGRO/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55469003	14 AWG 2 CONDUCTORES CU THHN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 14-2 CU THHN BLACK/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	14 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
55526403	14 AWG 2 CONDUCTORES CABLEADO CU THHN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 14-2 STR CU THHN BLACK/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	14 AWG 2C 19 STR	NEGRO/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
55469004	14 AWG 2 CONDUCTORES CU THHN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 5000 FT 14-2 CU THHN BLACK/WHITE/GREEN GRND AIA MC FPL RED 5000 FT	14 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	CARRETE DE 5000 FT
55453802	14-2 CU THHN AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 14-2 CU THHN BLUE/WHITE/GREEN GRND AIA MC FPL RED 250 FT	14 AWG 2C SOL	AZUL/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55453803	14 AWG 2 CONDUCTORES CU THHN AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 14-2 CU THHN BLUE/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	14 AWG 2C SOL	AZUL/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
14 AWG · 3 conductores (1)
55960502	14 AWG 3 CONDUCTORES CABLEADO CU THHN NEGRO/AZUL/AMARILLO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 14-3 STR CU THHN BLACK/BLUE/YELLOW/GREEN GRND AIA MC FPL RED 1000 FT	14 AWG 3C 19 STR	NEGRO/AZUL/AMARILLO/VERDE TIERRA	CARRETE DE 1000 FT
14 AWG · 4 conductores (2)
55453902	14 AWG 4 CONDUCTORES CU THHN NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 14-4 CU THHN BLACK/RED/BLUE/WHITE/GREEN GRND AIA MC FPL RED 250 FT	14 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55453903	14 AWG 4 CONDUCTORES CU THHN NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 14-4 CU THHN BLACK/RED/BLUE/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	14 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
12 AWG · 2 conductores (3)
55581403	12-2 CABLEADO CU THHN NEGRO/ROJO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 12-2 STR CU THHN BLACK/RED/GREEN GRND AIA MC FPL RED 1000 FT	12 AWG 2C 19 STR	NEGRO/ROJO/TIERRA VERDE	CARRETE DE 1000 FT
55454002	12 AWG 2 CONDUCTORES CU THHN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 12-2 CU THHN BLACK/WHITE/GREEN GRND AIA MC FPL RED 250 FT	12 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55454003	12 AWG 2 CONDUCTORES CU THHN NEGRO/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 12-2 CU THHN BLACK/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	12 AWG 2C SOL	NEGRO/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT
12 AWG · 4 conductores (2)
55454102	12 AWG 4 CONDUCTORES CU THHN NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 250 FT 12-4 CU THHN BLACK/RED/BLUE/WHITE/GREEN GRND AIA MC FPL RED 250 FT	12 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA	ROLLO DE 250 FT
55454103	12 AWG 4 CONDUCTORES CU THHN NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA AIA MC FPL ROJO 1000 FT 12-4 CU THHN BLACK/RED/BLUE/WHITE/GREEN GRND AIA MC FPL RED 1000 FT	12 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE TIERRA	CARRETE DE 1000 FT

Aplicación y características

El cable Southwire Red Alert® tipo MC-FPL es adecuado para usar de la siguiente manera:
- Cableado en Plenos, Ductos u Otros Espacios Utilizados para Propósitos de Manejo de Aire Ambiental según NEC 300.22(C) & 760.135(C).
- Circuitos de alarma contra incendios de potencia limitada y no limitada en potencia, incluidos detectores de humo, campanas, cuernos, equipo de panel de control de alarma contra incendios, y dispositivos de iniciación y señalización.
- Circuitos de control remoto, señalización y potencia limitada de Clase 1, Clase 2 y Clase 3.
- Circuitos de potencia, iluminación, control y señal.
- Pasado a través o embebido en yeso.
- Instalaciones ocultas o expuestas.
- Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(E)
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Cinta de amarre con leyenda impresa envuelta alrededor del conjunto.
- Clasificado a 600V, 90ºC seco como tipo MC o 300V, 90ºC seco como tipo FPL.
- Los bushings anti-cortocircuito no son requeridos para uso con cable MC según NEC y UL.

El cable Southwire Red Alert® tipo MC-FPL cumple o supera los siguientes requisitos:
- Información de la Guía de Productos en Línea de UL - Cable Metálico Armado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en Sistemas de Parada de Penetración de Fuego UL de 1, 2 y 3 Horas

Normas y referencias

UL 1424 Cables for Power-Limited Fire-Alarm Circuits
ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
ASTM B174 Standard Specification for Bunch-Stranded Copper
UL 66 Fixture Wire
UL 83 Thermoplastic Insulated Wires and Cables
UL 1569 Metal-Clad Cables
UL 1479 Standard for Safety Fire Tests of Penetration Firestops
UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
