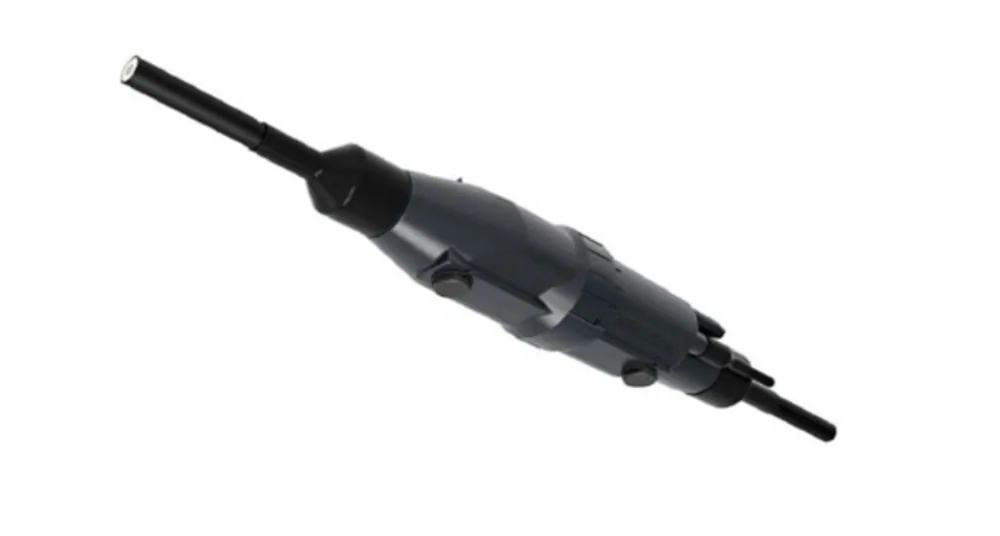

PFISTERER Empalme de Cable de Alta Tensión - Accesorio de Cable HVAC
- Núm. Southwire
- HVUD31
Los Empalmes de Cable de Alta Tensión PFISTERER son sistemas de juntura prefabricados en fábrica con aislamiento de silicona, diseñados para redes de cable subterráneo de alta tensión. Disponibles en configuraciones de paso directo, separación de pantalla, transición y enchufables, estos empalmes proporcionan desempeño eléctrico y mecánico confiable, instalación rápida y vida útil a largo plazo en aplicaciones de servicios públicos, subestaciones, enterramiento directo y costa afuera.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Tamaños y construcciones disponibles
| Nombre del Accesorio | Nivel de Voltaje (kV) | Tamaño del cable/conductor (kcmil) | Normas | |
|---|---|---|---|---|
| MSA72MSA72 | 72.572.5 | 200-3500200-3500 | IEC 60840IEC 60840 | |
| MSA123MSA123 | 123123 | 250-5000250-5000 | IEC 60840IEC 60840 | |
| MSA145MSA145 | 145145 | 2500-50002500-5000 | IEC 60840IEC 60840 | |
| MSA170MSA170 | 170170 | 2500-50002500-5000 | IEC 60840IEC 60840 | |
| MSA245MSA245 | 245245 | 500-5000500-5000 | IEC 62067IEC 62067 | |
| MSA300MSA300 | 300300 | 500-5000500-5000 | IEC 62067IEC 62067 | |
| MSA420MSA420 | 420420 | 1250-50001250-5000 | IEC 62067IEC 62067 | |
| MSA550MSA550 | 550550 | 1250-50001250-5000 | IEC 62067IEC 62067 |
Aplicación y características
- Diseñado para sistemas de cables de transmisión y distribución subterránea de alto voltaje
- Adecuado para aplicaciones de servicios públicos, subestaciones, enterramiento directo e instalaciones en altamar
- La construcción prefabricada en fábrica permite una instalación rápida y simplificada
- El sistema de aislamiento de silicona proporciona gradación de campo eléctrico confiable y desempeño dieléctrico
- El diseño mecánico robusto asegura conexiones seguras del conductor
- Disponible en tecnologías de deslizamiento (IXOSIL) y enchufables (CONNEX)
- Admite aplicaciones de paso directo, separación de pantalla, transición y unión equipotencial
- Carcasa resistente al agua adecuada para condiciones ambientales exigentes
- Acomoda una amplia gama de tamaños de conductor y diseños de cable
- Calidad consistente a través de procesos de manufactura controlados en fábrica
- Soluciones personalizadas de bastidor disponibles para apoyar instalaciones de juntas
- Confiabilidad a largo plazo para infraestructura crítica de servicios públicos y transmisión
- Diseñado para entregar desempeño confiable en entornos subterráneos y en altamar
Normas y referencias
- AEIC CS9
- ICEA S-108-720
- IEC 60840
- IEC 62067
- Suitable for voltage levels from 72.5 kV to 550 kV
