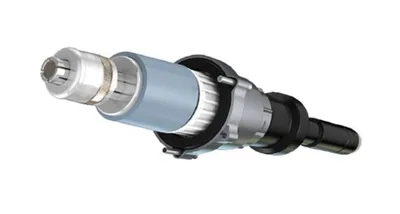

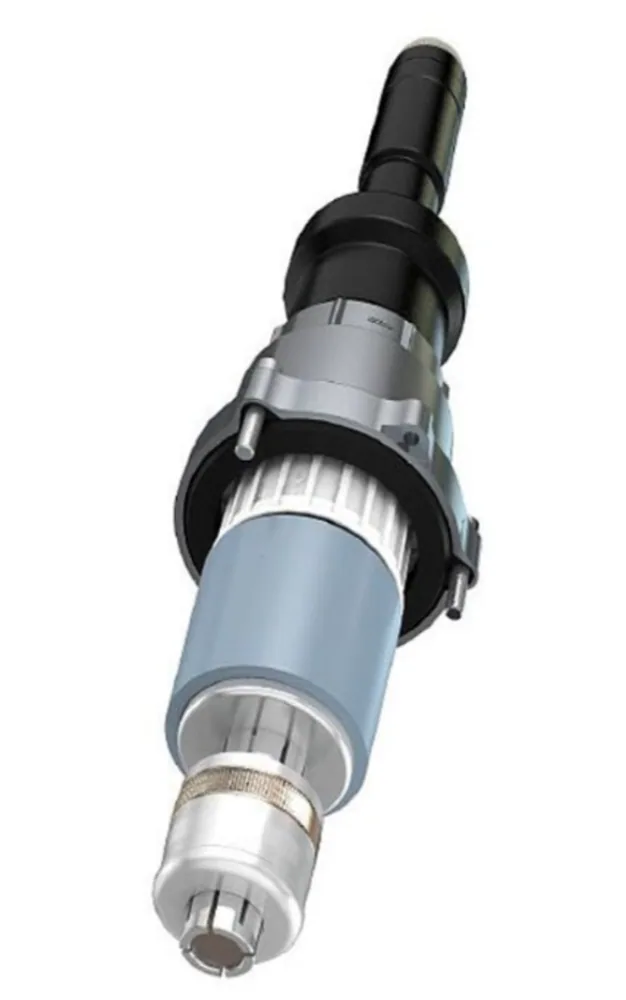

Terminales PFISTERER CONNEX GIS - Accesorio para Cable HVAC
- Núm. Southwire
- HVUD30
Los Conectores Separables Enchufables Secos PFISTERER son sistemas de conectores prefabricados en fábrica, aislados con silicona, diseñados para la terminación confiable de cables aislados poliméricos de alto voltaje en equipos de conmutación aislados en gas (GIS) y aplicaciones de transformadores. El diseño seco, completamente aislado y encerrado en metal elimina la necesidad de aislamiento con aceite o gas mientras proporciona operación segura e a prueba de contacto, instalación rápida y flexibilidad operacional a largo plazo. Estos conectores respaldan la puesta en servicio eficiente, mantenimiento fácil y una amplia gama de requisitos de voltaje y tamaño de conductor.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Tamaños y construcciones disponibles
| Nombre del Accesorio | Nivel de Voltaje (kV) | Tamaño del cable/conductor (kcmil) | Normas | |
|---|---|---|---|---|
| Size 4Size 4 | 72.572.5 | 200-4000200-4000 | IEC 60840 IEC 63026IEC 60840 IEC 63026 | |
| Size 5-SSize 5-S | 145145 | 200-3150200-3150 | IEC 60840IEC 60840 | |
| Size 6Size 6 | 170170 | Max 5000Max 5000 | IEC 60840IEC 60840 | |
| Size 6-SSize 6-S | 245245 | Max 5000Max 5000 | IEC 62067IEC 62067 | |
| Size 7Size 7 | 300300 | 1250-60001250-6000 | IEC 62067IEC 62067 | |
| Size 7-SSize 7-S | 362362 | 1250-60001250-6000 | IEC 62067IEC 62067 | |
| Size 8Size 8 | 420420 | 1250-60001250-6000 | IEC 62067IEC 62067 | |
| Size 9Size 9 | 550550 | 1250-60001250-6000 | IEC 62067IEC 62067 |
Aplicación y características
- Diseñado para equipos de conmutación aislados con gas (GIS), transformadores y subestaciones de alta tensión
- Adecuado para aplicaciones de terminación de cables aislados poliméricos de alta tensión
- Tecnología de enchufe seco que elimina la necesidad de aislamiento con aceite o gas en la interfaz
- Diseño completamente aislado, blindado metálicamente y a prueba de contacto para mayor seguridad
- Aislamiento eléctrico confiable y control de esfuerzo utilizando materiales a base de silicona
- Rendimiento dieléctrico consistente a través de un sistema de aislamiento completamente sellado
- Instalación rápida, puesta en servicio y energización a través de construcción de enchufe estandarizada
- Conexión, desconexión y reemplazo fácil de cables o equipos
- Operación sin mantenimiento reduce los costos del ciclo de vida
- Construcción a prueba de agua adecuada para instalaciones interiores y exteriores
- Acomoda un amplio rango de tamaños de conductores y configuraciones del sistema
- Soporta diseño flexible de subestaciones y futuras modificaciones del sistema
- Diseño respetuoso con el ambiente con operación libre de aceite y gas
- Confiabilidad operacional a largo plazo en entornos de servicios públicos y transmisión
Normas y referencias
- AEIC CS9
- ICEA S-108-720
- IEC 62067
- IEC 63026
- IEC 60840 (where applicable)
- Suitable for voltage levels from 72.5 kV to 550 kV
