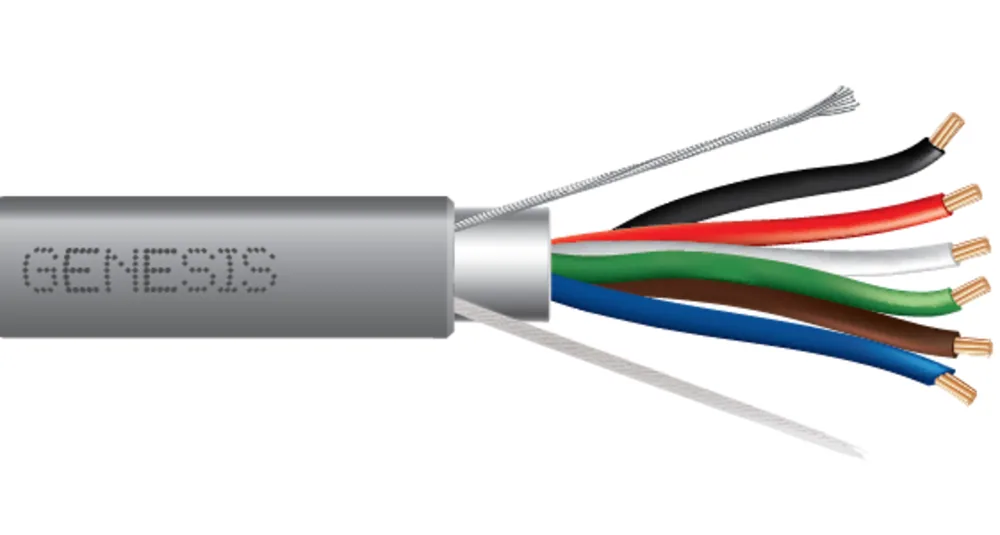

Cable Multiconductor Blindado, Riser
- Núm. Southwire
- GEN44
Los cables multiconductores blindados Genesis® ofrecen una solución versátil para diversas aplicaciones. Estos cables blindados minimizan el ruido eléctrico y la interferencia para proteger las señales sensibles.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (48) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or kcmil)(mm2) | Número de Conductores | Cableado | Blindaje | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|
| 22 AWG22 AWG | 22 | StrandedStranded | ShieldedShielded | 1015 | 22021101 |
| 22 AWG22 AWG | 44 | StrandedStranded | ShieldedShielded | 1624 | 22041101 |
| 22 AWG22 AWG | 66 | StrandedStranded | ShieldedShielded | 2232 | 22061101 |
| 22 AWG22 AWG | 88 | StrandedStranded | ShieldedShielded | 2841 | 22071109 |
| 22 AWG22 AWG | 1010 | StrandedStranded | ShieldedShielded | 3350 | 22081009 |
| 22 AWG22 AWG | 1212 | StrandedStranded | ShieldedShielded | 3958 | 22091009 |
| 18 AWG18 AWG | 22 | StrandedStranded | ShieldedShielded | 1826 | 22141009 |
| 18 AWG18 AWG | 33 | StrandedStranded | ShieldedShielded | 2335 | 22281009 |
| 18 AWG18 AWG | 44 | StrandedStranded | ShieldedShielded | 3045 | 22151009 |
| 18 AWG18 AWG | 66 | StrandedStranded | ShieldedShielded | 4263 | 22160309 |
| 18 AWG18 AWG | 88 | StrandedStranded | ShieldedShielded | 5683 | 22171009 |
| 18 AWG18 AWG | 1010 | StrandedStranded | ShieldedShielded | 67100 | 22185009 |
| 18 AWG18 AWG | 1212 | StrandedStranded | ShieldedShielded | 79118 | 22191009 |
| 16 AWG16 AWG | 22 | StrandedStranded | ShieldedShielded | 2638 | 22211009 |
| 16 AWG16 AWG | 33 | StrandedStranded | ShieldedShielded | 3552 | 22291009 |
| 16 AWG16 AWG | 44 | StrandedStranded | ShieldedShielded | 4668 | 22221009 |
| 14 AWG14 AWG | 22 | StrandedStranded | ShieldedShielded | 3857 | 22231009 |
| 14 AWG14 AWG | 44 | StrandedStranded | ShieldedShielded | 67100 | 22240109 |
Números de parte en esta familia (48)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 22 AWG · 2 conductores (3) | |||||
| 22025509 | 22 AWG 7 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 22-7 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 22 AWG 2C 7 CABLEADO | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22021101 | 22 AWG-7 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS BLANCO GEN 1000 FT 22-7 2/C CU CL2R/FPLR/CMR OAS WHITE GEN 1000 FT | 22 AWG 2C 7 CABLEADO | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22021109 | 22 AWG 7 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 22-7 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 22 AWG 2C 7 CABLEADO | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22 AWG · 4 conductores (3) | |||||
| 22045509 | 22 AWG 7 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 22-7 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 22 AWG 4C 7 STR | BLANCO/ROJO/VERDE/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22041101 | 22 AWG-7 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS BLANCO GEN 1000 FT 22-7 4/C CU CL2R/FPLR/CMR OAS WHITE GEN 1000 FT | 22 AWG 4C 7 STR | BLANCO/ROJO/VERDE/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22041109 | 22 AWG 7 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 22-7 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 22 AWG 4C 7 STR | BLANCO/ROJO/VERDE/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22 AWG · 6 conductores (4) | |||||
| 22065501 | 22 AWG 7 HILOS 6 CONDUCTORES CU CL2R/FPLR/CMR OAS BLANCO GEN 500 FT 22-7 6/C CU CL2R/FPLR/CMR OAS WHITE GEN 500 FT | 22 AWG 6C 7 STR | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22065509 | 22 AWG 7 HILOS 6 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 22-7 6/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 22 AWG 6C 7 STR | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22061101 | 22 AWG-7 HILOS 6 CONDUCTORES CU CL2R/FPLR/CMR OAS BLANCO GEN 1000 FT 22-7 6/C CU CL2R/FPLR/CMR OAS WHITE GEN 1000 FT | 22 AWG 6C 7 STR | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22061109 | 22 AWG 7 HILOS 6 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 22-7 6/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 22 AWG 6C 7 STR | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22 AWG · 8 conductores (2) | |||||
| 22075509 | 22 AWG 7 HILOS 8 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 22-7 8/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 22 AWG 8C 7 STR | BLANCO/AMARILLO/NARANJA/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22071109 | 22 AWG 7 HILOS 8 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 22-7 8/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 22 AWG 8C 7 STR | BLANCO/AMARILLO/NARANJA/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22 AWG · 10 conductores (1) | |||||
| 22081009 | 22 AWG-7 HILOS 10 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 22-7 10/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 22 AWG 10C 7 STR | CARRETE DE 1000 FT | ||
| 22 AWG · 12 conductores (1) | |||||
| 22091009 | 22 AWG-7 HILOS 12 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 22-7 12/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 22 AWG 12C 7 STR | CARRETE DE 1000 FT | ||
| 18 AWG · 2 conductores (5) | |||||
| 22145009 | 18 AWG 19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 18-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 18 AWG 2C 19S | ROJO/NEGRO | CARRETE DE 500 FT | |
| 22145509 | 18 AWG 19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 18-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 18 AWG 2C 19S | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22141009 | 18 AWG-19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 2C 19S | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 22141101 | 18-19 2 CONDUCTORES CU CL2R/FPLR/CMR OAS BLANCO GEN 1000 FT 18-19 2/C CU CL2R/FPLR/CMR OAS WHITE GEN 1000 FT | 18 AWG 2C 19S | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22141109 | 18 AWG-19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 2C 19S | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 18 AWG · 3 conductores (3) | |||||
| 22285009 | 18 AWG 19 HILOS 3 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 18-19 3/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 18 AWG 3C 19S | BLANCO/ROJO/NEGRO | CARRETE DE 500 FT | |
| 22281009 | 18 AWG-19 HILOS 3 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 3/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 3C 19S | BLANCO/ROJO/NEGRO | CARRETE DE 1000 FT | |
| 22281109 | 18 AWG-19 HILOS 3 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 3/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 3C 19S | BLANCO/ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 18 AWG · 4 conductores (5) | |||||
| 22153909 | 18 AWG 19 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 50 FT 18-19 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 50 FT | 18 AWG 4C 19S | BLANCO/ROJO/VERDE/NEGRO | 50 FT ROLLO | |
| 22155509 | 18 AWG 19 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 18-19 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 18 AWG 4C 19S | BLANCO/ROJO/VERDE/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22151009 | 18 AWG-19 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 4C 19S | BLANCO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 22151101 | 18-19 4 CONDUCTORES CU CL2R/FPLR/CMR OAS BLANCO GEN 1000 FT 18-19 4/C CU CL2R/FPLR/CMR OAS WHITE GEN 1000 FT | 18 AWG 4C 19S | BLANCO/ROJO/VERDE/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22151109 | 18 AWG-19 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 4C 19S | BLANCO/ROJO/VERDE/NEGRO | CAJA JALABLE DE 1000 FT | |
| 18 AWG · 6 conductores (5) | |||||
| 22160309 | 18 AWG 19 HILOS 6 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 250 FT 18-19 6/C CU CL2R/FPLR/CMR OAS GRAY GEN 250 FT | 18 AWG 6C 19S | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CARRETE DE 250 FT EN CARTÓN | |
| 22165009 | 18 AWG 19 HILOS 6 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 18-19 6/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 18 AWG 6C 19S | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CARRETE DE 500 FT | |
| 22165509 | 18 AWG 19 HILOS 6 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 18-19 6/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 18 AWG 6C 19S | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22161001 | 18-19 6 CONDUCTORES CU CL2R/FPLR/CMR OAS BLANCO GEN 1000 FT 18-19 6/C CU CL2R/FPLR/CMR OAS WHITE GEN 1000 FT | 18 AWG 6C 19S | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CARRETE DE 1000 FT | |
| 22161009 | 18 AWG-19 HILOS 6 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 6/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 6C 19S | BLANCO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CARRETE DE 1000 FT | |
| 18 AWG · 8 conductores (1) | |||||
| 22171009 | 18 AWG-19 HILOS 8 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 8/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 8C 19S | BLANCO/AMARILLO/NARANJA/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CARRETE DE 1000 FT | |
| 18 AWG · 10 conductores (1) | |||||
| 22185009 | 18 AWG-19 HILOS 10 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 18-19 10/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 18 AWG 10C 19S | CARRETE DE 500 FT | ||
| 18 AWG · 12 conductores (1) | |||||
| 22191009 | 18-19 12 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 18-19 12/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 18 AWG 12C 19S | CARRETE DE 1000 FT | ||
| 16 AWG · 2 conductores (5) | |||||
| 22213909 | 16 AWG 19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 50 FT 16-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 50 FT | 16 AWG 2C 19 STR | ROJO/NEGRO | 50 FT ROLLO | |
| 22215009 | 16 AWG 19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 16-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 16 AWG 2C 19 STR | ROJO/NEGRO | CARRETE DE 500 FT | |
| 22215509 | 16 AWG 19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 16-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 16 AWG 2C 19 STR | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 22211009 | 16 AWG-19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 16-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 16 AWG 2C 19 STR | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 22211109 | 16 AWG-19 HILOS 2 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 16-19 2/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 16 AWG 2C 19 STR | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 16 AWG · 3 conductores (1) | |||||
| 22291009 | 16 AWG-19 HILOS 3 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 16-19 3/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 16 AWG 3C 19 STR | BLANCO/ROJO/NEGRO | CARRETE DE 1000 FT | |
| 16 AWG · 4 conductores (3) | |||||
| 22223909 | 16 AWG 19 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 50 FT 16-19 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 50 FT | 16 AWG 4C 19 STR | BLANCO/ROJO/VERDE/NEGRO | 50 FT ROLLO | |
| 22225009 | 16 AWG 19 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 500 FT 16-19 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 500 FT | 16 AWG 4C 19 STR | BLANCO/ROJO/VERDE/NEGRO | CARRETE DE 500 FT | |
| 22221009 | 16 AWG-19 HILOS 4 CONDUCTORES CU CL2R/FPLR/CMR OAS GRIS GEN 1000 FT 16-19 4/C CU CL2R/FPLR/CMR OAS GRAY GEN 1000 FT | 16 AWG 4C 19 STR | BLANCO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 14 AWG · 2 conductores (1) | |||||
| 22231009 | 14-19 2/C CU CL2R/FPLR OAS GRIS GEN 1000 FT 14-19 2/C CU CL2R/FPLR OAS GRAY GEN 1000 FT | 14 AWG 2C 19 STR | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 14 AWG · 4 conductores (3) | |||||
| 22243909 | 14-19 4/C CU CL2R/FPLR OAS GRIS GEN 50 FT 14-19 4/C CU CL2R/FPLR OAS GRAY GEN 50 FT | 14 AWG 4C 19 STR | BLANCO/ROJO/VERDE/NEGRO | 50 FT ROLLO | |
| 22240109 | 14-19 4 CONDUCTORES CU CL2R/FPLR OAS GRIS GEN 250 FT 14-19 4/C CU CL2R/FPLR OAS GRAY GEN 250 FT | 14 AWG 4C 19 STR | BLANCO/ROJO/VERDE/NEGRO | CARRETE DE 250 FT | |
| 22241009 | 14-19 4/C CU CL2R/FPLR OAS GRIS GEN 1000 FT 14-19 4/C CU CL2R/FPLR OAS GRAY GEN 1000 FT | 14 AWG 4C 19 STR | BLANCO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
Aplicación y características
El cable multiconductor blindado Genesis® Riser Rated es adecuado para instalación de la siguiente manera:
- Instalado en una canalización metálica que cumple con 300.22(B).
- Soportado por charolas portacables metálicas de fondo sólido con cubiertas metálicas sólidas.
- En montantes.
- Dentro de edificios en lugares distintos a espacios de manejo de aire y montantes.
- Expuesto a la luz solar.
Normas y referencias
- UL 1666 - Riser Rated
- CSA C22.2 No. 2556 - FT4 Rated
- UL 444 - Communication Cables, Type CMR (22 AWG - 16 AWG)
- UL 1424 - Cables for Power-Limited Fire-Alarm Circuits, Type FPLR
- UL 13 - Power-Limited Circuit Cables, Type CL3R
- Sunlight Resistant Rated
- REACH/RoHS Compliant
