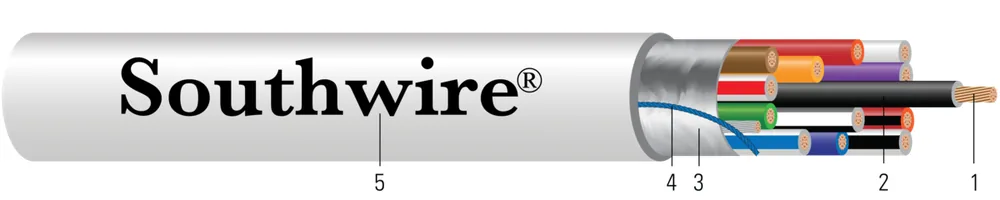

Cable Multiconductor CL3P/FPLP/CMP Blindado

Núm. Southwire: SPEC13076

300V, 75°C, Multiconductor, Blindado, Cobre Cableado, CL3P/FPLP/CMP. Temperatura Mínima de Operación -10°C, Temperatura Máxima de Operación 75°C

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Cotizar por WhatsApp

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tipo de Cable	Tamaño Cond.	Número de Conductor	Tipo Cond.	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Color	Espesor del Aislamiento (mils)(mm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso de Cobre (lbs/1000')(kgs/km)	Peso Aprox. (lbs/1000')(kgs/km)	Tipo de Blindaje	Resistencia en CC a 25C (ohms/1000')(ohms/km)	Resistencia en CA a 75C (ohms/1000')(ohms/km)	Reactancia Inductiva (ohms/1000')(ohms/km)	Radio de Curvatura Mín. (in)(cm)
CL3P/FPLP/CMPCL3P/FPLP/CMP	22 AWG22 AWG	22	CUCU	77	0.0220.06		50.13	150.38	0.1240.31	57	1116	NoneNone	16.72324.89	20.15029.99
CL3P/FPLP/CMPCL3P/FPLP/CMP	22 AWG22 AWG	33	CUCU	77	0.0220.06		50.13	150.38	0.1330.34	710	1421	NoneNone	16.72324.89	20.15029.99	0.0300.04
CL3P/FPLP/CMPCL3P/FPLP/CMP	22 AWG22 AWG	44	CUCU	77	0.0220.06		50.13	150.38	0.1420.36	913	1725	NoneNone	16.72324.89	20.15029.99	0.0300.04
CL3P/FPLP/CMPCL3P/FPLP/CMP	22 AWG22 AWG	66	CUCU	77	0.0220.06		50.13	150.38	0.1680.43	1421	2436	NoneNone	16.72324.89	20.15029.99	0.0300.04
CL3P/FPLP/CMPCL3P/FPLP/CMP	22 AWG22 AWG	88	CUCU	77	0.0220.06		50.13	150.38	0.1850.47	1827	3146	NoneNone	16.72324.89	20.15029.99	0.0300.04
CL3P/FPLP/CMPCL3P/FPLP/CMP	20 AWG20 AWG	22	CUCU	77	0.0360.09		50.13	150.38	0.1350.34	812	1421	NoneNone	10.50315.63	12.65018.83	0.0270.04
CL3P/FPLP/CMPCL3P/FPLP/CMP	20 AWG20 AWG	44	CUCU	77	0.0360.09		50.13	150.38	0.1560.40	1421	2334	NoneNone	10.50315.63	12.65018.83	0.0270.04
	18 AWG18 AWG	22	CUCU	77	0.0450.11	BK, RDBK, RD	90.23	150.38	0.1610.41	1116	1928		6.6699.92	8.03511.96		0.61.52
	18 AWG18 AWG	33	CUCU	77	0.0450.11	BK, RD, WEBK, RD, WE	90.23	150.38	0.1650.42	1624	2537		6.6699.92	8.03511.96		0.71.78
	18 AWG18 AWG	44	CUCU	77	0.0450.11	BK, RD, WE, GNBK, RD, WE, GN	90.23	150.38	0.1860.47	2131	3349		6.6699.92	8.03511.96		0.71.78
	18 AWG18 AWG	66	CUCU	77	0.0450.11	BK, RD, WE, GN, BN, BEBK, RD, WE, GN, BN, BE	90.23	150.38	0.2230.57	3248	4668		6.6699.92	8.03511.96		0.92.29
	18 AWG18 AWG	88	CUCU	77	0.0450.11	BK, RD, WE, GN, BN, BE, OE, YWBK, RD, WE, GN, BN, BE, OE, YW	90.23	150.38	0.2450.62	4263	6089		6.6699.92	8.03511.96		1.02.54
	16 AWG16 AWG	22	CUCU	1919	0.0560.14	BK, RDBK, RD	90.23	150.38	0.1850.47	1725	2537		4.1816.22	5.0377.50		0.71.78
CL3P/FPLP/CMPCL3P/FPLP/CMP	16 AWG16 AWG	44	CUCU	1919	0.0560.14		50.13	150.38	0.2200.56	3349	4668	NoneNone	4.1816.22	5.0377.50	0.0330.05
CL3P/FPLP/CMPCL3P/FPLP/CMP	14 AWG14 AWG	22	CUCU	1919	0.0700.18		50.13	150.38	0.2160.55	2639	3654	NoneNone	2.6313.92	3.1704.72	0.0580.09

Aplicación y características

Para uso en circuitos de Control Remoto, Señalización y Potencia Limitada conforme al Artículo NEC 725. Los calibres 22 AWG - 16 AWG también se pueden usar como circuitos de comunicación conforme al Artículo NEC 800. Se puede usar en circuitos de seguridad, sonido y audio, cable de altavoz, sistema de megafonía, intercomunicador, refuerzo de sonido, alarma y circuitos de control de acceso y controles de potencia limitada. Los conductores están cableados juntos; el paso de cableado varía dependiendo de la cantidad de conductores y tamaño de calibre.

Normas y referencias

UL 1424 Cables for Power-Limited Fire-Alarm Circuits
ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 13 Power-Limited Circuit Cables
UL 444 Communications Cables (22 AWG - 16 AWG)
NFPA 262
