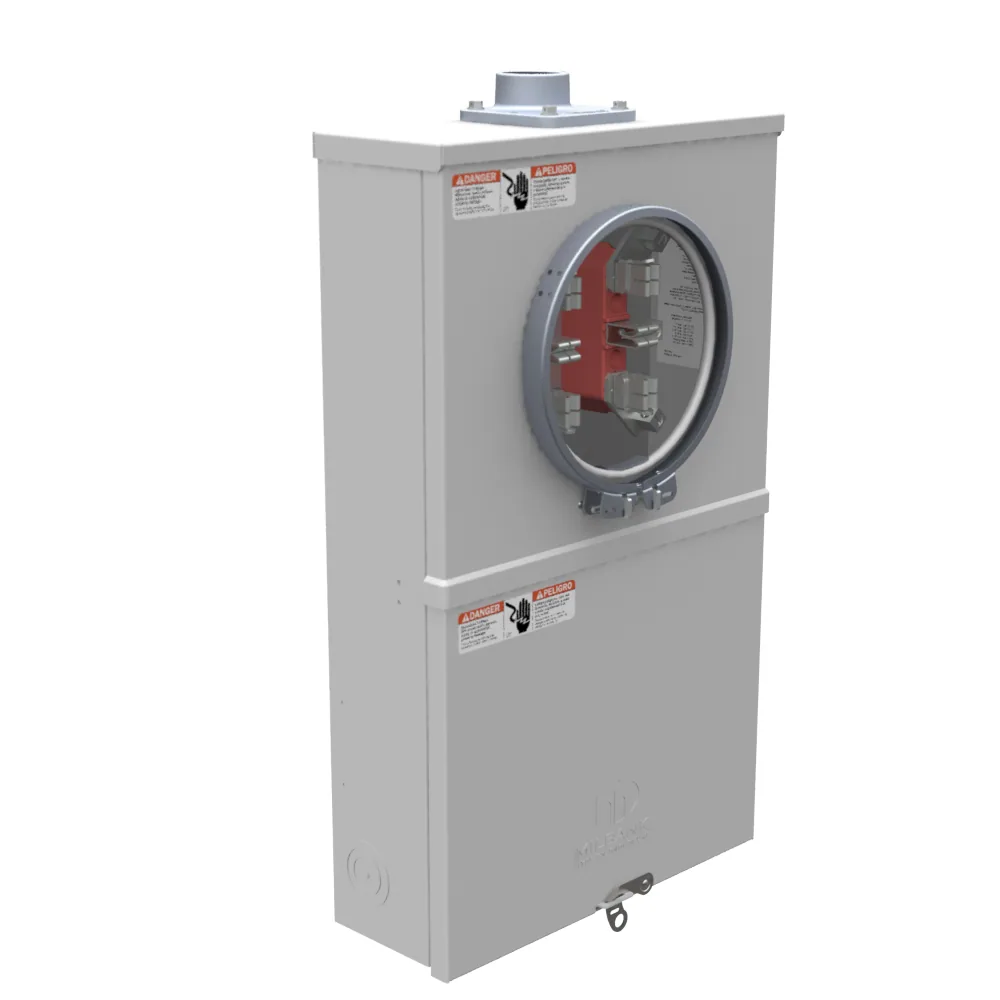

6 TERMINALES CON ANILLO HUB 1.25 IN BIRLO DE TIERRA SOLDADO SWITCH DE PRUEBA PRECABLEADO TUCSON GAS AND ELECTRIC 7636-21

Núm. Milbank

UC7636-YL-TGE-DES

UPC

784572145788

Milbank UC7636-YL-TGE-DES es una base para medidor con clasificación de transformador de corriente (TC) de la familia Milbank CT20, enumerada bajo gabinetes y bases para medidores. Es una base de 6 terminales clasificada a 20 amperes continuos en el lado del medidor, construida con un hub de 1-1/4 pulgada y un perno de tierra soldado y un switch de prueba pre-cableado, y configurada para servicio monofásico. Una base clasificada por TC como esta no lleva la corriente de servicio completa a través del medidor mismo; en su lugar se empareja con transformadores de corriente externos que reducen la corriente de servicio primaria a un nivel que el medidor y sus 6 mordazas terminales puedan manejar, por lo que acepta un rango de calibre más pequeño de 12 a 10 AWG secundario tanto en línea como en carga en lugar de conductores de servicio pesados. Este arreglo se usa en servicios comerciales de mayor amperaje donde una base para medidor autocontenida no es práctica. El gabinete está construido de acero galvanizado G90 con acabado de pintura en polvo, aislado con poliéster de vidrio, está registrado UL y clasificado Tipo 3R para uso exterior, lleva clasificación de aislamiento de 600 voltios CA, y se monta superficialmente con entrada de cable aérea o subterránea.
