8 TERMINALES CON ANILLO CHICO PLACA DE CIERRE BIRLO DE TIERRA SOLDADO SWITCH DE PRUEBA PREPARADO PARA

Núm. Milbank

UC3438-XL

UPC

784572144514

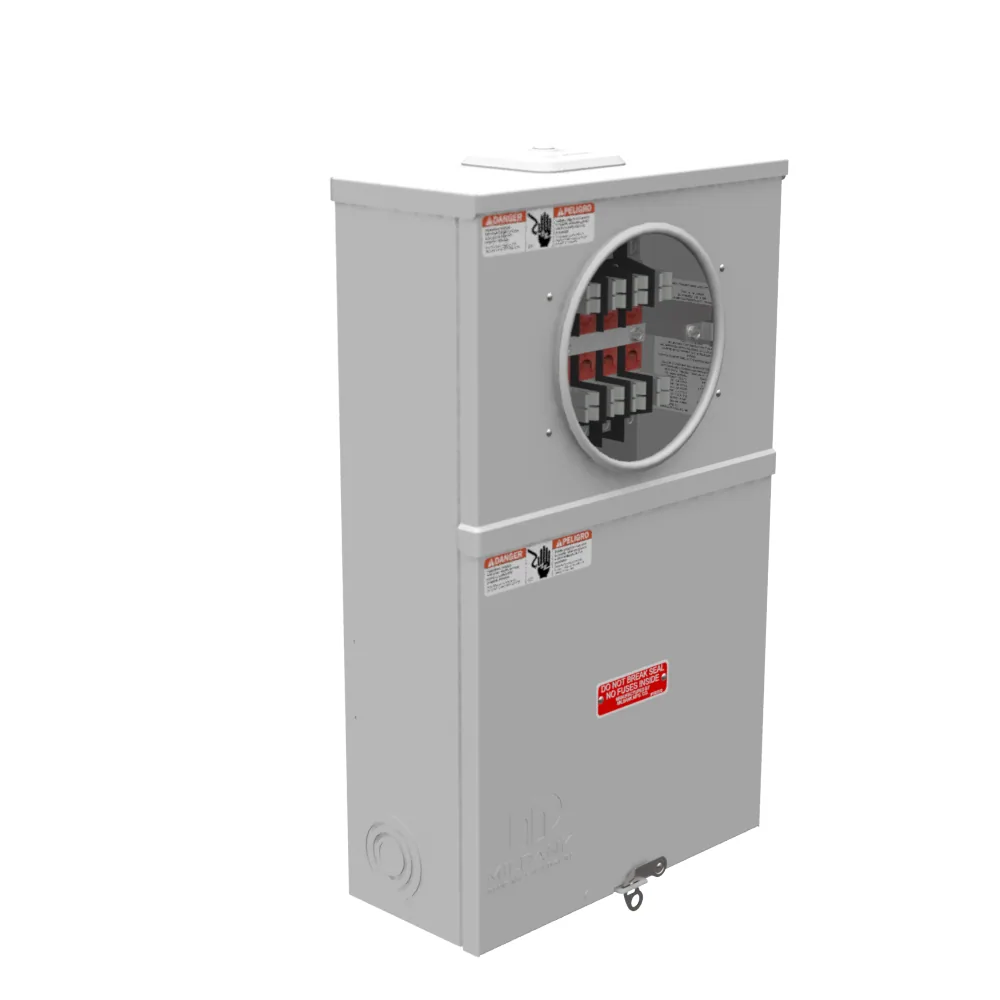

Milbank UC3438-XL es una base para medidor con transformadores de corriente (TC) de la familia de productos Milbank CT20, listada bajo gabinetes y bases para medidores. Es una base de 8 terminales calificada para 20 amperios continuos en el lado del medidor, construida con una pequeña placa de cierre y un espárrago de tierra soldado y provisión de switch de prueba, configurada para servicio trifásico. Una base calificada para TC como esta no lleva la corriente de servicio completa a través del medidor; en su lugar se empareja con transformadores de corriente externos que reducen la corriente de servicio primaria a un nivel que el medidor y sus 8 mordazas puedan manejar, por eso acepta un rango de calibre más pequeño de 12 a 10 AWG en los lados de línea y carga en lugar de conductores de servicio pesados. Este arreglo se usa en servicios comerciales de mayor amperaje donde una base para medidor integrada no es práctica. El gabinete se construye de acero galvanizado G90 con acabado de pintura en polvo, aislado con poliéster de vidrio, está Listado UL y clasificado Tipo 3R para uso en exteriores, tiene una clasificación de aislamiento de 600 voltios AC, y se monta en sobrepuesto con entrada de cable aérea o subterránea.
