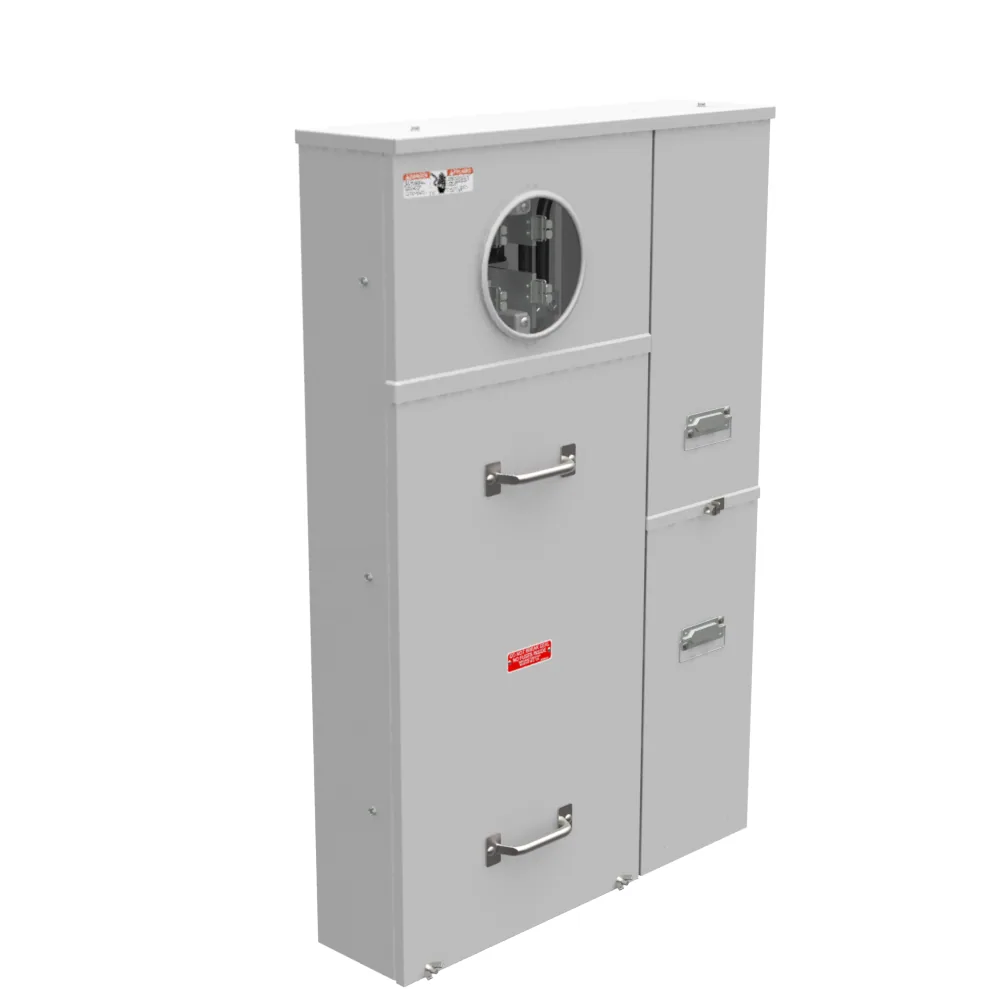

4 TERMINALES CON ANILLO TAPA PLANA 5 POSICIONES TIERRA BIRLES DE BYPASS 400A INTERRUPTOR PRINCIPAL 22KAIC 240V

Núm. Milbank

M401-UG-BS

UPC

784572211865

La Milbank M401-UG-BS es una base para medidor tipo anillo de 4 terminales con tapa plana, construida para acometida de cable subterráneo y clasificada para servicio de hasta 240 voltios de corriente alterna. Se lista bajo la familia de productos HPWR y está destinada a usarse como base para medidor con interruptor principal en un servicio eléctrico monofásico. Esta unidad se envía con un interruptor principal de 400 amperios y una provisión de bypass de puente, que permite al personal de la compañía eléctrica o contratista extraer y reinstalar el medidor sin interrumpir la energía aguas abajo. El gabinete está construido con acero galvanizado G90 con acabado de pintura en polvo y utiliza aislamiento de poliéster reforzado con vidrio dentro de la cámara del medidor. La puesta a tierra se realiza mediante una zapata de tierra de 2 orificios, y la unidad incluye 5 posiciones de tierra junto con los pernos de bypass mencionados en su descripción de parte. La terminación del lado de línea se realiza en un perno de 1/2 pulgada, y el lado de carga acepta conductores de 3/0 AWG hasta 300 kcmil. El gabinete está certificado por UL y clasificado Tipo 3R para uso exterior, con una clasificación de frecuencia de 60 hertz y troqueles de fábrica para montaje sobrepuesto. Las dimensiones físicas son 5.97 pulgadas de profundidad, 24.88 pulgadas de ancho y 38 pulgadas de alto, y una hoja de especificaciones del fabricante está disponible para la M401-UG-BS para que ingenieros y electricistas diseñen una acometida.
