800 AMP 3 FASES 50K AIC TRES 4-600KCMIL O SEIS 1-250KCMIL EUSERC

Núm. Milbank

K4722

UPC

784572237919

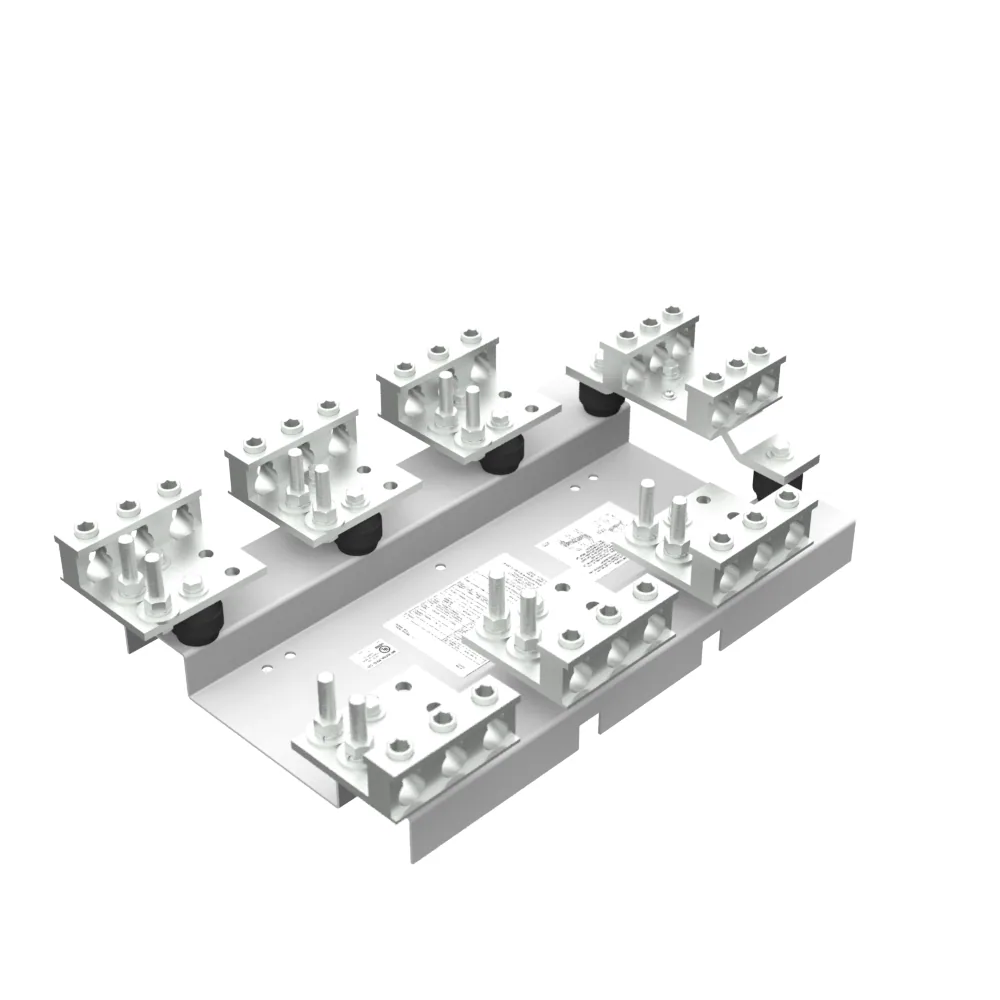

Milbank K4722 es un bastidor de montaje para transformador de corriente (TC) clasificado para servicio de 800 amperes, 3 fases con capacidad interruptiva de 50,000 amperes (clasificación de cortocircuito). Electricistas y contratistas de servicios eléctricos utilizan un bastidor de montaje como este para soportar y conectar transformadores de corriente en un punto de medición en un servicio comercial o industrial más grande. Acepta tres conductores de 4-600 kcmil o seis conductores de 1-250 kcmil según la configuración del dibujo EUSERC #329B en que está construido, y se conecta mediante zapata. El bastidor está hecho de aluminio plateado con aislamiento no metálico, se monta en la superficie, y está clasificado para 600 volts de corriente alterna a 60 hertz. Mide 22.5 pulgadas de altura, 6.313 pulgadas de largo y 16.223 pulgadas de ancho. Debido a que está construido según un dibujo estándar específico de EUSERC, este bastidor está destinado a instalaciones regidas por servicios públicos que requieren equipos de montaje de TC que cumplan con EUSERC. Está listado UL, y una hoja de especificaciones del fabricante con dimensiones completas está disponible para instaladores.
