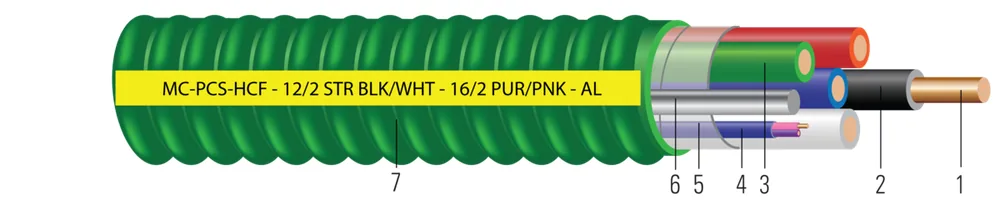

Cable de potencia y control/señal MC-PCS HCF Duo™ colores 120/208V
- Núm. Southwire
- SPEC60156
Conductores Cobre THHN/THWN Aislados. Conductor de Puesta a Tierra Cobre Aislado Verde. Certificado UL. 600 Voltios Clasificación VW-1. Armadura Ligera Entrelazada. Señal: Conductores Cobre TFN Aislados 16 AWG.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (8) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | RD,WERD,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.6321.61 | 164244 | 59765701 |
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0800.20 | 1919 | 200.51 | 1x121x12 | 0.6511.65 | 170253 | 59767301 |
| 12 AWG12 AWG | 33 | BK,RD,WEBK,RD,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.6741.71 | 193287 | 59766501 |
| 12 AWG12 AWG | 22 | 4.411.18 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59765701 | |
| 12 AWG12 AWG | 22 | 4.611.68 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59767301 | |
| 12 AWG12 AWG | 33 | 4.711.94 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59766501 |
Números de parte en esta familia (8)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (7) | |||||
| 59767301 | 12-2 STR CU THHN B/W/G 16-2 SOL TFN PR W/ LT AZUL PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-2 STR CU THHN B/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 2C 19 STR | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 59812701 | 12-2 SOL CU THHN B/W/G 16-2 SOL TFN PR W/ LT AZUL PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-2 SOL CU THHN B/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 59767302 | 12-2 CABLEADO CU THHN B/W/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 STR CU THHN B/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C 19 STR | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 59812702 | 12-2 SOL CU THHN B/W/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 SOL CU THHN B/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 59765902 | 12-2 SOL CU THHN U/W/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 SOL CU THHN U/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C SOL | AZUL/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 59765701 | 12-2 SOL CU THHN R/W/G 16-2 SOL TFN PR W/ LT AZUL PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-2 SOL CU THHN R/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 2C SOL | ROJO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 59765702 | 12-2 SOL CU THHN R/W/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 SOL CU THHN R/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C SOL | ROJO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (1) | |||||
| 59766501 | 12-3 SOL CU THHN B/R/W/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-3 SOL CU THHN B/R/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BAREAL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 3C SOL | NEGRO/ROJO/BLANCO/VERDE | ROLLO DE 250 FT | |
Aplicación y características
El cable Southwire MC-PCS HCF Duo™ tipo MC para uso general en instalaciones de cuidados hospitalarios es adecuado para el siguiente uso:
• Cableado de circuitos derivados para áreas de cuidado de pacientes en hospitales, centros médicos y otras instalaciones de atención médica (cuando se instala de conformidad con los artículos 517 y 330 del NEC® y está protegido mecánicamente según el artículo 300.4). Tales áreas incluyen asilos de ancianos, consultorios dentales, clínicas e instalaciones ambulatorias. El uso en áreas anestésicas peligrosas está prohibido
• Aplicaciones que requieren caminos de puesta a tierra redundantes, dedicados o aislados
• Pasado a través de tubería o embebido en yeso
• Instalaciones ocultas o expuestas
• Espacios de manejo ambiental del aire según NEC 300.22 (C)
• Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5
• Circuitos de potencia, iluminación, control y señal
• Instalación en charola portacables y canalizaciones aprobadas
• Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según artículo 645.5 del NEC
• Ubicaciones peligrosas de clase I división 2, clase II división 2, y clase III división 1
• Uso con conectores MCI-A listados por UL
• Cinta aglutinante con leyenda impresa enrollada alrededor del conjunto
• Conductor tipo THHN/THWN clasificado a 90ºC seco
• Los cables MC sin cubierta están clasificados solo para lugares secos e interiores según NEC 330.10(A)(10)
• Buje anti-cortocircuito no requerido
El cable Southwire MC-PCS HCF Duo™ tipo MC cumple o supera los siguientes requisitos:
• Información de guía de productos en línea de UL - Cable blindado (PJAZ) ( www.ul.com )
• Especificación federal A-A59544 (anteriormente J-C-30B)
• NFPA 70 (Código Eléctrico Nacional), artículo 330
• Listado para uso en sistemas de sellado de penetración de 1, 2 y 3 horas UL
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B800 8000 Series Aluminum Alloy Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
- VW-1 (Vertical-Wire) Flame Test
