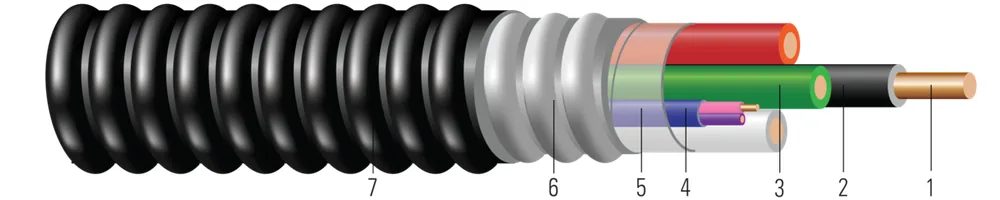

12/2 SÓLIDO CU THHN NEGRO/BLANCO/VERDE + 16/2 SÓLIDO CU TFN PAR FORRADO AIA MC-PCS CUBIERTA NEGRA 1000 FT
- Núm. Southwire
- 59618102
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
El cable tipo MC de Control/Señal y Potencia MC-PCS Duo™ con cubierta es apto para usarse de la siguiente manera:
- Distribución de energía de circuitos derivados, alimentadores y servicios en edificios comerciales, industriales, institucionales y multirresidenciales.
- Cuando está expuesto a rellenos de escoria, cloruros fuertes, álcalis causticos o vapores de cloro o de ácidos clorhídricos.
- Pasado o empotrado en yeso.
- Instalaciones ocultas o expuestas.
- Apto para Lugares Húmedos conforme a NEC 330.10(A)(11)
- Circuitos de potencia, iluminación, control y señal.
- Iluminación LED con dimmer 0-10 V
- Lugares de Reunión conforme a NEC 518.4 y teatros conforme a NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas, o como cable aéreo en un mensajero.
- Bajo pisos elevados para conductores y cables de equipo de tecnología de la información conforme a NEC Artículo 645
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Tipo THHN/THWN clasificado 90ºC Seco/ 75ºC Húmedo
- Manguera anti-cortocircuito no requerida
Cable tipo MC Southwire MC PCS Duo™ - cumple o excede los siguientes requisitos:
- Información de la Guía de Productos en Línea de UL - Cable Blindado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en Sistemas de Sellado de Penetración a Través de 1, 2 y 3 Horas de UL
Especificaciones
| Tamaño Cond. | 12 AWG12 AWG |
|---|---|
| Número de Conductor | 22 |
| Color | BK,WEBK,WE |
| Diámetro Sobre Conductor | 0.080 inch0.20 cm |
| Hebras del Conductor | SolidSolid |
| Espesor del Aislamiento | 20 mils0.51 mm |
| Tamaño de Tierra | 1x121x12 |
| Diámetro Sobre Armadura | 0.612 inch1.55 cm |
| Espesor de Cubierta | 50 mils1.27 mm |
| D.E. Aprox. | 0.718 inch1.82 cm |
| Peso Aprox. | 240 lbs/1000'357 kgs/km |
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
