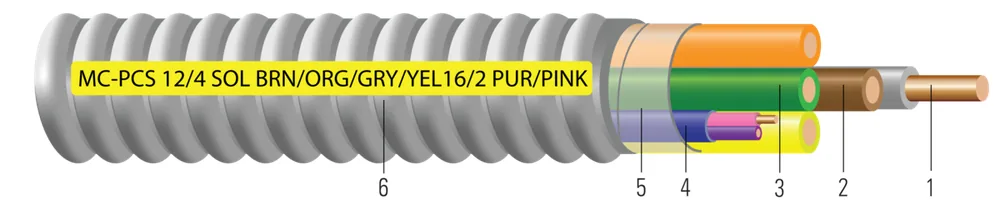

Cable de potencia y control/señal MC-PCS Duo™ colores 277/480V
- Núm. Southwire
- SPEC60153
Conductores Cobre THHN/THWN Aislados. Conductor de Puesta a Tierra Cobre Aislado Verde. Certificado UL. 600 Voltios Clasificación VW-1. Armadura Ligera Entrelazada. Señal: Conductores Cobre TFN Aislados 16 AWG.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (32) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | BN,GYBN,GY | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.6081.54 | 153228 | 59224501 |
| 12 AWG12 AWG | 22 | BN,GYBN,GY | 0.0900.23 | 1919 | 200.51 | 1x121x12 | 0.6271.59 | 157234 | 59226101 |
| 12 AWG12 AWG | 33 | BN,OE,GYBN,OE,GY | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.6501.65 | 181269 | 59225301 |
| 12 AWG12 AWG | 33 | BN,OE,GYBN,OE,GY | 0.0900.23 | 1919 | 200.51 | 1x121x12 | 0.6741.71 | 187278 | 59232101 |
| 12 AWG12 AWG | 55 | BK,WEBK,WE | 0.0880.22 | 1919 | 150.38 | 1x121x12 | 0.581.47 | 149222 | 59127901 |
| 10 AWG10 AWG | 22 | BN,GYBN,GY | 0.1010.26 | SolidSolid | 250.64 | 1x101x10 | 0.6671.69 | 197293 | 59225702 |
| 10 AWG10 AWG | 22 | BN,GYBN,GY | 0.1170.30 | 1919 | 250.64 | 1x101x10 | 0.6961.77 | 208310 | 64394102 |
| 12 AWG12 AWG | 22 | 4.310.92 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59224501 | |
| 12 AWG12 AWG | 22 | 4.411.18 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59226101 | |
| 12 AWG12 AWG | 33 | 4.611.68 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59225301 | |
| 12 AWG12 AWG | 33 | 4.711.94 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59232101 | |
| 12 AWG12 AWG | 55 | 4.110.41 | 20894.35 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2020 | 2424 | 59127901 |
| 10 AWG10 AWG | 22 | 4.711.94 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 59225702 | |
| 10 AWG10 AWG | 22 | 4.912.45 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 64394102 |
Números de parte en esta familia (32)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (19) | |||||
| 59224501 | 12-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 250FT 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 250FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | ROLLO DE 250 FT | |
| 59226101 | 12-2 CABLEADO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 250FT 12-2 STR CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 250FT | 12 AWG 2C 19 STR | CAFÉ/GRIS/VERDE | ROLLO DE 250 FT | |
| 59224502 | 12-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59224504 | 12-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | 1000 FT TAMBOR | |
| 59226102 | 12-2 CABLEADO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-2 STR CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 2C 19 STR | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59224506 | 12-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 3000 FT 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 3000 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | CAJA DE 3000 FT | |
| 59224701 | 12-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 250FT 12-2 SOL CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 250FT | 12 AWG 2C SOL | NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 59611601 | 12-2 CABLEADO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 250FT 12-2 STR CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 250FT | 12 AWG 2C 19 STR | NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 59224702 | 12-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-2 SOL CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 2C SOL | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59224703 | 12-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-2 SOL CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 2C SOL | NARANJA/GRIS/VERDE | 1000 FT TAMBOR | |
| 59611602 | 12-2 CABLEADO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-2 STR CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 2C 19 STR | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59792401 | 12/2 SOL CU THHN MORADO/GRIS/VERDE + 16/2 SOL CU TFN PAR EMBUTIDO AIA MC-PCS 250 FT 12/2 SOL CU THHN PURPLE/GRAY/GREEN + 16/2 SOL CU TFN JACKETED PAIR AIA MC-PCS 250 FT | 12 AWG 2C SOL | MORADO/GRIS/VERDE | ROLLO DE 250 FT | |
| 59792402 | 12/2 SOL CU THHN MORADO/GRIS/VERDE + 16/2 SOL CU TFN JACKETED PAIR AIA MC-PCS 1000 FT 12/2 SOL CU THHN PURPLE/GRAY/GREEN + 16/2 SOL CU TFN JACKETED PAIR AIA MC-PCS 1000 FT | 12 AWG 2C SOL | MORADO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59224901 | 12-2 SÓLIDO CU THHN AM/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 250FT 12-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 250FT | 12 AWG 2C SOL | AMARILLO/GRIS/VERDE | ROLLO DE 250 FT | |
| 59611801 | 12-2 CABLEADO CU THHN AM/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 250FT 12-2 STR CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 250FT | 12 AWG 2C 19 STR | AMARILLO/GRIS/VERDE | ROLLO DE 250 FT | |
| 64752001 | 12-2 SOL CU THHN A/N/V 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO ACERO MC-PCS 250 FT 12-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT STEEL MC-PCS 250 FT | 12 AWG 2C SOL | AMARILLO/GRIS/VERDE | ROLLO DE 250 FT | |
| 59224902 | 12-2 SÓLIDO CU THHN A/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 2C SOL | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59611802 | 12-2 CABLEADO CU THHN A/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-2 STR CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 2C 19 STR | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 64752002 | 12-2 SOL CU THHN A/N/V 16-2 SOL TFN PAR CON CUBIERTA PVC AZUL CLARO ACERO MC-PCS 1000 FT 12-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT STEEL MC-PCS 1000 FT | 12 AWG 2C SOL | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (5) | |||||
| 59225301 | 12-3 SOL CU THHN N/N/A/V 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 250 FT 12-3 SOL CU THHN N/O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 250 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 59232101 | 12-3 STR CU THHN N/N/A/V 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 250 FT 12-3 STR CU THHN N/O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 250 FT | 12 AWG 3C 19 STR | CAFÉ/NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 59225302 | 12-3 SOL CU THHN N/N/A/V 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-3 SOL CU THHN N/O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59232102 | 12-3 STR CU THHN N/N/A/V 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-3 STR CU THHN N/O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 3C 19 STR | CAFÉ/NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59947302 | 12-3 SOL CU THHN N/A/N/V 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 12-3 SOL CU THHN O/Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 12 AWG 3C SOL | NARANJA/AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 5 conductores (2) | |||||
| 59127901 | 12-2 STR CU THHN N/B/12SBG + 18-2 STR CU TFN TSP PVC AIA MC - LITHONIA LIGHTING INC 3000 FT 12-2 STR CU THHN B/W/12SBG + 18-2 STR CU TFN TSP PVC AIA MC - LITHONIA LIGHTING INC 3000 FT | 12 AWG 5C 19 STR | NGR/BLN/ 12 TIERRA DESNUDA/NGR | CARRETE DE 3000 FT | |
| 59128101 | 12-2 STR CU THHN B/B/12SBG + 18-2 STR CU TFN TSP PVC AIA MC - LITHONIA LIGHTING INC 3000 FT 12-2 STR CU THHN N/W/12SBG + 18-2 STR CU TFN TSP PVC AIA MC - LITHONIA LIGHTING INC 3000 FT | 12 AWG 5C 19 STR | CAF/BLN/ 12 TIERRA DESNUDA/NGR | CARRETE DE 3000 FT | |
| 10 AWG · 2 conductores (6) | |||||
| 59225702 | 10-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 10-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 10 AWG 2C SOL | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 64394102 | 10-2 CABLEADO CU THHN N/A/G 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 10-2 STR CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 10 AWG 2C 19 STR | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59750002 | 10-2 SÓLIDO CU THHN N/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 10-2 SOL CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 10 AWG 2C SOL | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 64394302 | 10-2 CABLEADO CU THHN O/A/G 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 10-2 STR CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 10 AWG 2C 19 STR | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59750102 | 10-2 SÓLIDO CU THHN A/A/V 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 10-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 10 AWG 2C SOL | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 64394502 | 10-2 CABLEADO CU THHN Y/A/G 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO AL MC-PCS 1000 FT 10-2 STR CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT AL MC-PCS 1000 FT | 10 AWG 2C 19 STR | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
Aplicación y características
El cable de potencia y control/señal Southwire MC PCS Duo™ es adecuado para su uso de la siguiente manera:
• Distribución de potencia de circuitos derivados, alimentadores y acometida en edificios comerciales, industriales, institucionales y residenciales múltiples
• Instalación empotrada o embutida en yeso
• Instalaciones ocultas o expuestas
• Iluminación LED con atenuación 0-10V
• Espacios de manejo de aire ambiental conforme a NEC 300.22 (C)
• Lugares de reunión conforme a NEC 518.4 y teatros conforme a NEC 520.5
• Instalación en charolas portacables y canalizaciones aprobadas
• Bajo pisos elevados para conductores y cables de equipos de tecnología de la información conforme a NEC 645
• Ubicaciones peligrosas Clase I Div. 2, Clase II Div 2, y Clase III Div. 1
• Cinta aglutinante con leyenda impresa envuelta alrededor del conjunto
• Conductores tipo THHN/THWN calificados 90ºC seco
• Los cables tipo MC sin cubierta están calificados para ubicaciones secas e interiores solamente conforme a NEC 330.10(A)(10)
• No se requiere casquillo anti-cortocircuito
El cable tipo MC Southwire MC PCS Duo™ cumple o supera los siguientes requisitos:
• Información de la Guía de Productos en Línea de UL - Cable tipo metal-clad (PJAZ) ( www.ul.com )
• Especificación Federal A-A59544 (anteriormente J-C-30B)
• NFPA 70 (Código Eléctrico Nacional), Artículo 330
• Listado para uso en sistemas de sellado de penetración a través de 1, 2 y 3 horas UL
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 66 Fixture Wire Type TFN
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
- VW-1 (Vertical-Wire) Flame Test
