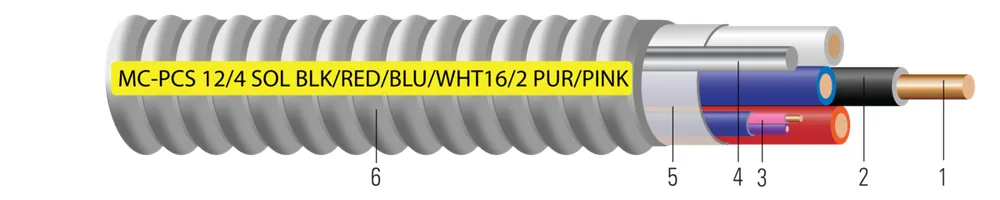

Cable de potencia y control/señal MC AP-PCS Duo™
- Núm. Southwire
- SPEC60163
Conductores Sencillos de Cobre Aislados THHN/THWN. Listado UL 600 Voltios. Clasificado VW-1. Armadura Ligera Entrelazada. Señal: Conductores Sencillos de Cobre TFN Aislados 16 AWG.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (21) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0800.20 | SolidSolid | 200.51 | 0.6141.56 | 139207 | 64405101 |
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0800.20 | 1919 | 200.51 | 0.6301.60 | 142211 | 64405701 |
| 12 AWG12 AWG | 33 | BK,RD,WEBK,RD,WE | 0.0800.20 | SolidSolid | 200.51 | 0.6321.61 | 164244 | 64873801 |
| 12 AWG12 AWG | 44 | BN,OE,YW,GYBN,OE,YW,GY | 0.0800.20 | SolidSolid | 200.51 | 0.6741.71 | 193287 | 67796102 |
| 12 AWG12 AWG | 22 | 4.310.92 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 64405101 |
| 12 AWG12 AWG | 22 | 4.411.18 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 64405701 |
| 12 AWG12 AWG | 33 | 4.411.18 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 64873801 |
| 12 AWG12 AWG | 44 | 4.711.94 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2020 | 2424 | 67796102 |
Números de parte en esta familia (21)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (16) | |||||
| 64405101 | 12-2 SOL CU THHN NGR/BLN+16/2 10AL TIERRA AIA MCAP-PCS 250 FT 12-2 SOL CU THHN BLK/WHT+16/2 10AL GRND AIA MCAP-PCS 250 FT | 12 AWG 2C SOL | NGR/BLN | ROLLO DE 250 FT | |
| 64405701 | 12-2 CABLEADO CU THHN NGR/BLN+16/2 10AL TIERRA AIA MCAP-PCS 250 FT 12-2 STR CU THHN BLK/WHT+16/2 10AL GRND AIA MCAP-PCS 250 FT | 12 AWG 2C 19 STR | NGR/BLN | ROLLO DE 250 FT | |
| 64405102 | 12-2 SOL CU THHN NGR/BCO+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 SOL CU THHN BLK/WHT+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C SOL | NGR/BLN | CARRETE DE 1000 FT | |
| 64405702 | 12-2 CABLEADO CU THHN NGR/BCO+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 STR CU THHN BLK/WHT+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C 19 STR | NGR/BLN | CARRETE DE 1000 FT | |
| 64405703 | 12-2 CABLEADO CU THHN NGR/BCO+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 STR CU THHN BLK/WHT+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C 19 STR | NGR/BLN | 1000 FT TAMBOR | |
| 64405501 | 12-2 SOL CU THHN CAF/GRS+16/2 10AL TIERRA AIA MCAP-PCS 250 FT 12-2 SOL CU THHN BRN/GRY+16/2 10AL GRND AIA MCAP-PCS 250 FT | 12 AWG 2C SOL | CAF/GRS | ROLLO DE 250 FT | |
| 64405901 | 12-2 CABLEADO CU THHN CAF/GRS+16/2 10AL TIERRA AIA MCAP-PCS 250 FT 12-2 STR CU THHN BRN/GRY+16/2 10AL GRND AIA MCAP-PCS 250 FT | 12 AWG 2C 19 STR | CAF/GRS | ROLLO DE 250 FT | |
| 64405502 | 12-2 SOL CU THHN CAF/GIS+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 SOL CU THHN BRN/GRY+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C SOL | CAF/GRS | CARRETE DE 1000 FT | |
| 64405503 | 12-2 SOL CU THHN CAF/GIS+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 SOL CU THHN BRN/GRY+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C SOL | CAF/GRS | 1000 FT TAMBOR | |
| 64405902 | 12-2 CABLEADO CU THHN CAF/GIS+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 STR CU THHN BRN/GRY+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C 19 STR | CAF/GRS | CARRETE DE 1000 FT | |
| 64405903 | 12-2 CABLEADO CU THHN CAF/GIS+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 STR CU THHN BRN/GRY+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C 19 STR | CAF/GRS | 1000 FT TAMBOR | |
| 64764002 | 12-2 SOL CU THHN NAR/GIS+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 SOL CU THHN ORG/GRY+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C SOL | NAR/GRS | CARRETE DE 1000 FT | |
| 67482702 | 12-2 CABLEADO CU THHN NARANJA/GRIS+16/2 10AL TIERRA AIA MCAP-PCS 1000 FT 12-2 STR CU THHN ORN/GRY+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C 19 STR | NAR/GRS | 1000 FT TAMBOR | |
| 64873602 | 12-2 SOL CU THHN ROJO/WHT + 16-2 SOL TFN PR W/ LT AZUL PVC JKT 10 SOL BARE AL GRND AIA MCAP-PCS 1000 FT 12-2 SOL CU THHN RED/WHT + 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C SOL | ROJ/BLN | CARRETE DE 1000 FT | |
| 64764202 | 12-2 SOL CU THHN AMA/GIS+16/2 10AL CONEXIÓN TIERRA AIA MCAP-PCS 1000 FT 12-2 SOL CU THHN YEL/GRY+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C SOL | AMA/GRS | CARRETE DE 1000 FT | |
| 67482902 | 12-2 CABLEADO CU THHN AMARILLO/GRIS+16/2 10AL TIERRA AIA MCAP-PCS 1000 FT 12-2 STR CU THHN YEL/GRY+16/2 10AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 2C 19 STR | AMA/GRS | 1000 FT TAMBOR | |
| 12 AWG · 3 conductores (4) | |||||
| 64873801 | 12-3 SOL CU THHN NEGRO/ROJO/BLANCO + 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-PCS 250 FT 12-3 SOL CU THHN BLK/RED/WHT + 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-PCS 250 FT | 12 AWG 3C SOL | NEGRO/ROJO/BLANCO | ROLLO DE 250 FT | |
| 64873802 | 12-3 SOL CU THHN NEGRO/ROJO/BLANCO + 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-PCS 1000 FT 12-3 SOL CU THHN BLK/RED/WHT + 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 3C SOL | NEGRO/ROJO/BLANCO | CARRETE DE 1000 FT | |
| 64874001 | 12-3 SOL CU THHN CAFÉ/NARANJA/GRIS + 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-PCS 250 FT 12-3 SOL CU THHN BRN/ORG/GRY + 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-PCS 250 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS | ROLLO DE 250 FT | |
| 64874002 | 12-3 SOL CU THHN CAFÉ/NARANJA/GRIS + 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-PCS 1000 FT 12-3 SOL CU THHN BRN/ORG/GRY + 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-PCS 1000 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS | CARRETE DE 1000 FT | |
| 12 AWG · 4 conductores (1) | |||||
| 67796102 | 12-2 SOL CU THHN CAFÉ/NARANJA+12-2 GRIS-CAFÉ/GRIS-NARANJA+16/2 LTBLUE JKT 10AL TIERRA AIA MCAP-PCS 1000 FT 12-2 SOL CU THHN BRN/ORG+12-2 GRY-BRN/GRY-ORG+16/2 LTBLUE JKT 10AL GRNDAIA MCAP-PCS 1000 FT | 12 AWG 4C SOL | CAF/NAR/GRI-CAF/GRI-NAR | CARRETE DE 1000 FT | |
Aplicación y características
El Cable Tipo MC Southwire MC AP-PCS Duo™ es adecuado para su uso de la siguiente manera:
• Distribución de energía de circuitos derivados, alimentadores y acometida en edificios comerciales, industriales, institucionales y residenciales múltiples
• Jalado o empotrado en yeso
• Instalaciones ocultas o expuestas
• Espacios de manejo de aire ambiental según NEC 300.22 (C)
• Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5
• Instalación en charola portacables y canalizaciones aprobadas
• Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(D)(2)
• Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1
• Cinta aglutinante con leyenda impresa envuelta alrededor del conjunto
• Tipo THHN/THWN calificado para 90ºC seco
• Los cables Tipo MC sin cubierta están calificados solo para ubicaciones secas e interiores según NEC 330.10(A)(10)
El Cable Tipo MC Southwire MC AP-PCS Duo™ cumple o excede los siguientes requisitos:
• Información de la Guía de Productos En Línea de UL - Cable Blindado (PJAZ) ( www.ul.com )
• Especificación Federal A-A59544 (anteriormente J-C-30B)
• NFPA 70 (Código Eléctrico Nacional), Artículo 330
• Listado para usar en Sistemas de Sellado de Penetración Cortafuego UL de 1, 2 y 3 Horas
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B800 8000 Series Aluminum Alloy Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
