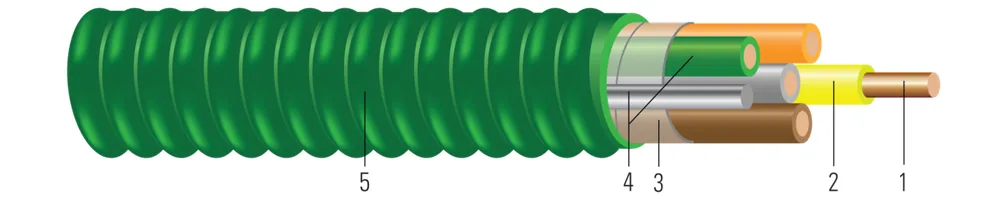

Conductor de cobre THHN/THWN tamaño de circuito tipo MC MC-AP™ HCF de uso general para instalaciones de salud (Health Care Facility), colores 277/480V, armadura de aluminio verde
- Núm. Southwire
- SPEC60257
Conductores aislados de cobre THHN/THWN. Tierra de cobre verde. Conductor de puesta a tierra/unión de equipos de aluminio de tamaño completo. Listado UL. 600 voltios. Clasificación VW1. La armadura entrelazada de aluminio ligero forma parte de la trayectoria de unión/puesta a tierra de equipos.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (36) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Núm x Tamaño de Neutral | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | OE,GYOE,GY | 0.0800.20 | SolidSolid | 200.51 | 1x101x10 | 0.5061.29 | 117174 | 55554301 | |
| 12 AWG12 AWG | 22 | BN,GYBN,GY | 0.0900.23 | 1919 | 200.51 | 1x101x10 | 0.5281.34 | 122182 | 55872401 | |
| 12 AWG12 AWG | 33 | BN,OE,GYBN,OE,GY | 0.0800.20 | SolidSolid | 200.51 | 1x101x10 | 0.5381.37 | 144214 | 55574101 | |
| 12 AWG12 AWG | 33 | BN,OE,GYBN,OE,GY | 0.0900.23 | 1919 | 200.51 | 1x101x10 | 0.5621.43 | 151225 | 55979101 | |
| 12 AWG12 AWG | 44 | BN,OE,YW,GYBN,OE,YW,GY | 0.0800.20 | SolidSolid | 200.51 | 1x101x10 | 0.5731.46 | 172256 | 55574301 | |
| 12 AWG12 AWG | 44 | BN,GY,OE,YW,GNBN,GY,OE,YW,GN | 0.0880.22 | 1919 | 200.51 | 1x101x10 | 0.61.52 | 179266 | 56402702 | |
| 12 AWG12 AWG | 66 | BN,OE,YW,GY/BN,GY/OE,GY/YW,GNBN,OE,YW,GY/BN,GY/OE,GY/YW,GN | 0.080.20 | SolidSolid | 200.51 | 1x121x12 | 3x123x12 | 0.611.55 | 223332 | 56740002 |
| 10 AWG10 AWG | 22 | BN,GYBN,GY | 0.1010.26 | SolidSolid | 250.64 | 1x81x8 | 0.5801.47 | 169251 | 55574501 | |
| 10 AWG10 AWG | 33 | BN,OE,GYBN,OE,GY | 0.1010.26 | SolidSolid | 250.64 | 1x81x8 | 0.6191.57 | 210313 | 55574701 | |
| 10 AWG10 AWG | 44 | BN,OE,YW,GYBN,OE,YW,GY | 0.1010.26 | SolidSolid | 250.64 | 1x81x8 | 0.6631.68 | 251374 | 55575002 | |
| 10 AWG10 AWG | 44 | BN,OE,GY,YW,GNBN,OE,GY,YW,GN | 0.1130.29 | 1919 | 250.64 | 1x81x8 | 0.7051.79 | 269400 | 59340203 | |
| 10 AWG10 AWG | 66 | BN,OE,YW,GY/BN,GY/OE,GY/YW,GNBN,OE,YW,GY/BN,GY/OE,GY/YW,GN | 0.1010.26 | SolidSolid | 250.64 | 1x101x10 | 3x103x10 | 0.7091.80 | 329490 | 57323702 |
| 10 AWG10 AWG | 66 | BN,OE,YW,GY/BN,GY/OE,GY/YW,GNBN,OE,YW,GY/BN,GY/OE,GY/YW,GN | 0.1130.29 | 1919 | 250.64 | 1x101x10 | 3x103x10 | 0.7611.93 | 351522 | 59914202 |
| 12 AWG12 AWG | 22 | 3.58.89 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 55554301 | ||
| 12 AWG12 AWG | 22 | 3.79.40 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 55872401 | ||
| 12 AWG12 AWG | 33 | 3.89.65 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 55574101 | ||
| 12 AWG12 AWG | 33 | 3.99.91 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 55979101 | ||
| 12 AWG12 AWG | 44 | 4.010.16 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2020 | 2424 | 55574301 | ||
| 12 AWG12 AWG | 44 | 4.210.67 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2020 | 2424 | 56402702 | ||
| 12 AWG12 AWG | 66 | 30.08 | 4.310.92 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 1717 | 2121 | 56740002 | |
| 10 AWG10 AWG | 22 | 4.110.41 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 55574501 | ||
| 10 AWG10 AWG | 33 | 4.310.92 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 55574701 | ||
| 10 AWG10 AWG | 44 | 4.611.68 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 2828 | 3232 | 55575002 | ||
| 10 AWG10 AWG | 44 | 4.912.45 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 2828 | 3232 | 59340203 | ||
| 10 AWG10 AWG | 66 | 30.08 | 512.70 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 2424 | 2828 | 57323702 | |
| 10 AWG10 AWG | 66 | 30.08 | 5.313.46 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 2424 | 2828 | 59914202 |
Números de parte en esta familia (36)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (14) | |||||
| 55573901 | 12-2 SOL CU THHN CAFÉ/GRIS/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 250 FT 12-2 SOL CU THHN BROWN/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | ROLLO DE 250 FT | |
| 55872401 | 12-2 STR CU THHN CAFÉ/GRIS/VERDE GND/AL GND MCAP HCF VERDE AIA 250 FT 12-2 STR CU THHN BROWN/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 2C 19 STR | CAFÉ/GRIS/VERDE | ROLLO DE 250 FT | |
| 55573902 | 12-2 SOL CU THHN CAFÉ/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000 FT 12-2 SOL CU THHN BROWN/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 55872402 | 12-2 CABLEADO CU THHN CAFÉ/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000 FT 12-2 STR CU THHN BROWN/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 2C 19 STR | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 55554301 | 12-2 SOL CU THHN NARANJA/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 250 FT 12-2 SOL CU THHN ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 2C SOL | NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 56097701 | 12-2 CABLEADO CU THHN NARANJA/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 250 FT 12-2 STR CU THHN ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 2C 19 STR | NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 55554302 | 12-2 SOL CU THHN NARANJA/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000FT 12-2 SOL CU THHN ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000FT | 12 AWG 2C SOL | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 56097702 | 12-2 CABLEADO CU THHN NARANJA/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000FT 12-2 STR CU THHN ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000FT | 12 AWG 2C 19 STR | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 67742101 | 12-2 SOL CU THHN MORADO/GRIS/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 250 FT 12-2 SOL CU THHN PURPLE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 2C SOL | MORADO/GRIS/VERDE | ROLLO DE 250 FT | |
| 59628002 | 12-2 SÓLIDO CU THHN MORADO/BLANCO/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000 FT 12-2 SOL CU THHN PURPLE/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 2C SOL | MORADO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 55554401 | 12-2 SOL CU THHN AMARILLO/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 250 FT 12-2 SOL CU THHN YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 2C SOL | AMARILLO/GRIS/VERDE | ROLLO DE 250 FT | |
| 56138301 | 12-2 CABLEADO CU THHN AMARILLO/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 250 FT 12-2 STR CU THHN YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 2C 19 STR | AMARILLO/GRIS/VERDE | ROLLO DE 250 FT | |
| 55554402 | 12-2 SOL CU THHN AMARILLO/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000FT 12-2 SOL CU THHN YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000FT | 12 AWG 2C SOL | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 56138302 | 12-2 CABLEADO CU THHN AMARILLO/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000FT 12-2 STR CU THHN YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000FT | 12 AWG 2C 19 STR | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (5) | |||||
| 55979101 | 12-3 STR CU THHN CAFÉ/GRIS/NARANJA/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 250 FT 12-3 STR CU THHN BROWN/GRAY/ORANGE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 3C 19 STR | CAFÉ/GRIS/NARANJA/VERDE | ROLLO DE 250 FT | |
| 55574101 | 12-3 SOL CU THHN CAFÉ/NARANJA/GRIS/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 250 FT 12-3 SOL CU THHN BROWN/ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 55574102 | 12 AWG 3 CONDUCTORES SÓLIDO CU THHN CAFÉ/NARANJA/GRIS/TIERRA VERDE/TIERRA AL MCAP HCF VERDE AIA 1000 FT 12-3 SOL CU THHN BROWN/ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 55574111 | 12 AWG 3 CONDUCTORES SÓLIDO CU THHN CAFÉ/NARANJA/GRIS/TIERRA VERDE/TIERRA AL MCAP HCF VERDE AIA 1500 FT 12-3 SOL CU THHN BROWN/ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1500 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | 1500 FT TAMBOR | |
| 55574105 | 12 AWG 3 CONDUCTORES SÓLIDO CU THHN CAFÉ/NARANJA/GRIS/TIERRA VERDE/TIERRA AL MCAP HCF VERDE AIA 4500 FT 12-3 SOL CU THHN BROWN/ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 4500 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | CAJA DE 4500 FT | |
| 12 AWG · 4 conductores (4) | |||||
| 56402702 | 12-4 STR CU THHN CAFÉ/GRIS/NARANJA/AMARILLO/VERDE GRND/AL GRND MCAP HCF VERDE AIA 1000 FT 12-4 STR CU THHN BROWN/GRAY/ORANGE/YELLOW/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 4C 19 STR | CAFÉ/GRIS/NARANJA/AMARILLO/VERDE | CARRETE DE 1000 FT | |
| 59016702 | 12-2 SOL CU THHN 2X12NEUT CAFÉ/NARANJA/GRIS-CAFÉ/GRIS-NARANJA/TIERRA VERDE/AL GRND MCAP HCF VERDE AIA 1000 FT 12-2 SOL CU THHN 2X12NEUT BROWN/ORANGE/GRAY-BROWN/GRAY-ORANGE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 4C SOL | CAF/NAR/GRIS-CAF/GRIS-NAR/VERDE | CARRETE DE 1000 FT | |
| 55574301 | 12-4 SOL CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/VERDE GRND/AL GRND MCAP HCF VERDE AIA 250 FT 12-4 SOL CU THHN BROWN/ORANGE/YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 4C SOL | CAFÉ/NARANJA/AMARILLO/GRIS/VERDE | ROLLO DE 250 FT | |
| 55574302 | 12-4 SOL CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/VERDE GRND/AL GRND MCAP HCF VERDE AIA 1000 FT 12-4 SOL CU THHN BROWN/ORANGE/YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 4C SOL | CAFÉ/NARANJA/AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 6 conductores (1) | |||||
| 56740002 | 12-3 SOL CU THHN 3X12 NPP CAFÉ/NARANJA/AMARILLO/GRIS-CAFÉ/GRIS-NARANJA/GRIS-AMARILLO/VERDE TIERRA/AL TIERRA NPP HCF VERDE AIA 1000 FT 12-3 SOL CU THHN 3X12NPP BROWN/ORANGE/YELLOW/GRAY-BROWN/GRAY-ORANGE/GRAY-YELLOW/GREEN GRND//AL GRND NPP HCF GREEN AIA 1000 FT | 12 AWG 6C SOL | CAF/NAR/AMR/GRS-CAF/GRS-NAR/GRS-AMR/VRD | CARRETE DE 1000 FT | |
| 10 AWG · 2 conductores (5) | |||||
| 55574501 | 10-2 SOL CU THHN CAFÉ/GRIS/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 250 FT 10-2 SOL CU THHN BROWN/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 10 AWG 2C SOL | CAFÉ/GRIS/VERDE | ROLLO DE 250 FT | |
| 55574502 | 10-2 SOL CU THHN CAFÉ/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000 FT 10-2 SOL CU THHN BROWN/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 10 AWG 2C SOL | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 56583902 | 10-2 SOL CU THHN NARANJA/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000FT 10-2 SOL CU THHN ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000FT | 10 AWG 2C SOL | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 56584101 | 10-2 SOL CU THHN AMARILLO/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 250 FT 10-2 SOL CU THHN YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 10 AWG 2C SOL | AMARILLO/GRIS/VERDE | ROLLO DE 250 FT | |
| 56584102 | 10-2 SOL CU THHN AMARILLO/GRIS/VERDE TIERRA/TIERRA AL MCAP HCF VERDE AIA 1000FT 10-2 SOL CU THHN YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000FT | 10 AWG 2C SOL | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 10 AWG · 3 conductores (2) | |||||
| 55574701 | 10-3 SOL CU THHN CAFÉ/NARANJA/GRIS/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 250 FT 10-3 SOL CU THHN BROWN/ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 10 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 55574702 | 10 AWG 3 CONDUCTORES SÓLIDO CU THHN CAFÉ/NARANJA/GRIS/TIERRA VERDE/TIERRA AL MCAP HCF VERDE AIA 1000 FT 10-3 SOL CU THHN BROWN/ORANGE/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 10 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 10 AWG · 4 conductores (3) | |||||
| 59634902 | 10-2 SOL CU THHN 2X10NEUT CAFÉ/NARANJA/GRIS-CAFÉ/GRIS-NARANJA/TIERRA VERDE/AL GRND MCAP HCF VERDE AIA 1000 FT 10-2 SOL CU THHN 2X10NEUT BROWN/ORANGE/GRAY-BROWN/GRAY-ORANGE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 10 AWG 4C SOL | CAF/NAR/GRIS-CAF/GRIS-NAR/VERDE | CARRETE DE 1000 FT | |
| 59340203 | 10-4 STR CU THHN CAFÉ/NARANJA/GRIS/AMARILLO/VERDE GRND/AL GRND MCAP HCF VERDE AIA 500 FT 10-4 STR CU THHN BROWN/ORANGE/GRAY/YELLOW/GREEN GRND/AL GRND MCAP HCF GREEN AIA 500 FT | 10 AWG 4C 19 STR | CAFÉ/NARANJA/GRIS/AMARILLO/VERDE | CARRETE DE 500 FT | |
| 55575002 | 10-4 SOL CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/VERDE GRND/AL GRND MCAP HCF VERDE AIA 1000 FT 10-4 SOL CU THHN BROWN/ORANGE/YELLOW/GRAY/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 10 AWG 4C SOL | CAFÉ/NARANJA/AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 10 AWG · 6 conductores (2) | |||||
| 57323702 | 10-3 SOL CU THHN 3X10 NEUTRO CAFÉ/NARANJA/AMARILLO/GRIS-CAFÉ/GRIS-NARANJA/GRIS-AMARILLO/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 1000 FT 10-3 SOL CU THHN 3X10NEUT BROWN/ORANGE/YELLOW/GRAY-BROWN/GRAY-ORANGE/GRAY-YELLOW/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 10 AWG 6C SOL | CAF/NAR/AMR/GRS-CAF/GRS-NAR/GRS-AMR/VRD | CARRETE DE 1000 FT | |
| 59914202 | 10-3 CABLEADO CU THHN 3X10 NEUTRO CAFÉ/NARANJA/AMARILLO/GRIS-CAFÉ/GRIS-NARANJA/GRIS-AMARILLO/VERDE TIERRA/AL TIERRA MC HCF VERDE AIA 1000 FT 10-3 STR CU THHN 3X10NEUT BROWN/ORANGE/YELLOW/GRAY-BROWN/GRAY-ORANGE/GRAY-YELLOW/GREEN GRND/AL GRND MC HCF GREEN AIA 1000 FT | 10 AWG 6C 19 STR | CAF/NAR/AMR/GRS-CAF/GRS-NAR/GRS-AMR/VRD | CARRETE DE 1000 FT | |
Aplicación y características
El cable Southwire MC-AP HCF tipo MC para uso general en instalaciones de cuidados de salud es adecuado para el siguiente uso:
- Cableado de circuitos derivados para áreas de cuidado de pacientes en hospitales, centros médicos y otras instalaciones de atención médica (cuando se instala de conformidad con los artículos 517 y 330 del NEC® y está protegido mecánicamente según el artículo 300.4). Tales áreas incluyen asilos de ancianos, consultorios dentales, clínicas e instalaciones ambulatorias. El uso en áreas anestésicas peligrosas está prohibido.
- Aplicaciones que requieren caminos de puesta a tierra redundantes, dedicados o aislados.
- Pasado a través de tubería o embebido en yeso.
- Instalaciones ocultas o expuestas.
- Espacios de manejo ambiental del aire según NEC 300.22 (C).
- Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(E)
- Ubicaciones peligrosas de clase I división 2, clase II división 2, y clase III división 1.
- Uso con conectores MCI-A listados por UL.
- Cinta aglutinante con leyenda impresa enrollada alrededor del conjunto.
- Conductor tipo THHN/THWN clasificado a 90ºC seco.
- El blindaje está en contacto con el conductor de puesta a tierra/unión equipotencial de aluminio y sirve como componente de camino de puesta a tierra de equipos redundante
El cable Southwire Armorlite® tipo MC cumple o supera los siguientes requisitos:
- Información de guía de productos en línea de UL - Cable blindado (PJAZ) ( www.ul.com )
- Especificación federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), artículo 330
- Listado para uso en sistemas de sellado de penetración de 1, 2 y 3 horas UL
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- RoHS-2 (European Directive 2011/65/EU)
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
