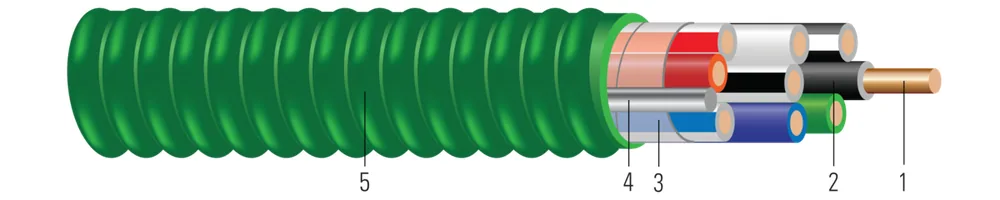

Conductor de cobre THHN/THWN tamaño de circuito tipo MC MC-AP™ HCF de uso general para instalaciones de salud (Health Care Facility) multineutro, armadura de aluminio verde
- Núm. Southwire
- SPEC60263
Conductores aislados de cobre THHN. Conductor de puesta a tierra/unión de equipos de aluminio de tamaño completo. Listado UL 600 voltios. Clasificación VW1. La armadura entrelazada de aluminio ligero forma parte de la trayectoria de unión/puesta a tierra de equipos.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (11) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Núm x Tamaño de Neutral | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | BK,RD,WE/BK,WE/RD,GNBK,RD,WE/BK,WE/RD,GN | 0.0800.20 | SolidSolid | 200.51 | 1x101x10 | 2x122x12 | 0.5731.46 | 172256 | 55773801 |
| 12 AWG12 AWG | 33 | See TableSee Table | 0.0800.20 | SolidSolid | 200.51 | 1x101x10 | 3x123x12 | 0.6101.55 | 223332 | 56083401 |
| 12 AWG12 AWG | 33 | See TableSee Table | 0.0900.23 | 1919 | 200.51 | 1x101x10 | 3x123x12 | 0.6401.63 | 231344 | 56723601 |
| 12 AWG12 AWG | 44 | See TableSee Table | 0.0800.20 | SolidSolid | 200.51 | 1x101x10 | 4x124x12 | 0.6841.74 | 278414 | 56722402 |
| 10 AWG10 AWG | 22 | BK,RD,WE/BK,WE/RD,GNBK,RD,WE/BK,WE/RD,GN | 0.1010.26 | SolidSolid | 250.64 | 1x81x8 | 2x102x10 | 0.6631.68 | 251374 | 56722602 |
| 10 AWG10 AWG | 33 | See TableSee Table | 0.1010.26 | SolidSolid | 250.64 | 1x81x8 | 3x103x10 | 0.7091.80 | 329490 | 56271602 |
| 10 AWG10 AWG | 44 | See TableSee Table | 0.1010.26 | SolidSolid | 250.64 | 1x81x8 | 4x104x10 | 0.8532.17 | 444661 | 56722802 |
| 12 AWG12 AWG | 22 | 20.05 | 4.010.16 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2020 | 2424 | 55773801 | |
| 12 AWG12 AWG | 33 | 30.08 | 4.310.92 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2020 | 2424 | 56083401 | |
| 12 AWG12 AWG | 33 | 30.08 | 4.511.43 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2020 | 2424 | 56723601 | |
| 12 AWG12 AWG | 44 | 40.10 | 4.812.19 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 1717 | 2121 | 56722402 | |
| 10 AWG10 AWG | 22 | 20.05 | 4.611.68 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 2828 | 3232 | 56722602 | |
| 10 AWG10 AWG | 33 | 30.08 | 5.012.70 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 2828 | 3232 | 56271602 | |
| 10 AWG10 AWG | 44 | 40.10 | 6.015.24 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 2424 | 2828 | 56722802 | |
| 22 | 12 (Solid)12 (Solid) | BK, RD, WE/BK, WE/RD, GNBK, RD, WE/BK, WE/RD, GN | ||||||||
| 33 | 12 (Solid)12 (Solid) | BK, RD, BE, WE/BK, WE/RD, WE/BE, GNBK, RD, BE, WE/BK, WE/RD, WE/BE, GN | ||||||||
| 44 | 12 (Solid)12 (Solid) | BK, RD, BE, BK/WE, WE/BK, WE/RD, WE/BE, WE, GNBK, RD, BE, BK/WE, WE/BK, WE/RD, WE/BE, WE, GN | ||||||||
| 567238567238 | 22 | 12 (19)12 (19) | BK, RD, WE/BK, WE/RD, GNBK, RD, WE/BK, WE/RD, GN | |||||||
| 33 | 12 (19)12 (19) | BK, RD, BE, WE/BK, WE/RD, WE/BE, GNBK, RD, BE, WE/BK, WE/RD, WE/BE, GN | ||||||||
| 22 | 10 (Solid)10 (Solid) | BK, RD, WE/BK, WE/RD, GNBK, RD, WE/BK, WE/RD, GN | ||||||||
| 33 | 10 (Solid)10 (Solid) | BK, RD, BE, WE/BK, WE/RD, WE/BE, GNBK, RD, BE, WE/BK, WE/RD, WE/BE, GN | ||||||||
| 44 | 10 (Solid)10 (Solid) | BK, RD, BE, BK/WE, WE/BK, WE/RD, WE/BE, WE, GNBK, RD, BE, BK/WE, WE/BK, WE/RD, WE/BE, WE, GN | ||||||||
| 456718456718 | 66 | 10 (Solid)10 (Solid) | BK, RD, BE, BK/WE, RD/BK, BE/WE, WE, WE/BK, WE/RD, WE/BE, WE/BN, WE/OE, GNBK, RD, BE, BK/WE, RD/BK, BE/WE, WE, WE/BK, WE/RD, WE/BE, WE/BN, WE/OE, GN |
Números de parte en esta familia (11)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 4 conductores (2) | |||||
| 55773801 | 12-2 SOL CU THHN 2X12NEUT NEGRO/ROJO/BLANCO-NEGRO/BLANCO-ROJO/VERDE GRND/ALGRND MCAP HCF VERDE AIA 250 FT 12-2 SOL CU THHN 2X12NEUT BLACK/RED/WHITE-BLACK/WHITE-RED/GREEN GRND/ALGRND MCAP HCF GREEN AIA 250 FT | 12 AWG 4C SOL | NEG/ROJ/BLANCO-NEG/BLANCO-ROJ/VERDE | ROLLO DE 250 FT | |
| 55773802 | 12-2 SOL CU THHN 2X12NEUT NEGRO/ROJO/BLANCO-NEGRO/BLANCO-ROJO/VERDE GRND/ALGRND MCAP HCF VERDE AIA 1000 FT 12-2 SOL CU THHN 2X12NEUT BLACK/RED/WHITE-BLACK/WHITE-RED/GREEN GRND/ALGRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 4C SOL | NEG/ROJ/BLANCO-NEG/BLANCO-ROJ/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 6 conductores (5) | |||||
| 56083401 | 12-3 SOL CU THHN 3X12 NEUTRO NEGRO/ROJO/AZUL/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 250 FT 12-3 SOL CU THHN 3X12NEUT BLACK/RED/BLUE/WHITE-BLACK/WHITE-RED/WHITE-BLUE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 6C SOL | NGR/RJO/AZL/BLCO-NGR/BLCO-RJO/BLCO-AZL/VRD | ROLLO DE 250 FT | |
| 56723601 | 12-3 CABLEADO CU THHN 3X12 NEUTRO NEGRO/ROJO/AZUL/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 250 FT 12-3 STR CU THHN 3X12NEUT BLACK/RED/BLUE/WHITE-BLACK/WHITE-RED/WHITE-BLUE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 250 FT | 12 AWG 6C 19 STR | NGR/RJO/AZL/BLCO-NGR/BLCO-RJO/BLCO-AZL/VRD | ROLLO DE 250 FT | |
| 56083402 | 12-3 SOL CU THHN 3X12 NEUTRO NEGRO/ROJO/AZUL/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 1000 FT 12-3 SOL CU THHN 3X12NEUT BLACK/RED/BLUE/WHITE-BLACK/WHITE-RED/WHITE-BLUE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 6C SOL | NGR/RJO/AZL/BLCO-NGR/BLCO-RJO/BLCO-AZL/VRD | CARRETE DE 1000 FT | |
| 56723602 | 12-3 CABLEADO CU THHN 3X12 NEUTRO NEGRO/ROJO/AZUL/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 1000 FT 12-3 STR CU THHN 3X12NEUT BLACK/RED/BLUE/WHITE-BLACK/WHITE-RED/WHITE-BLUE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 6C 19 STR | NGR/RJO/AZL/BLCO-NGR/BLCO-RJO/BLCO-AZL/VRD | CARRETE DE 1000 FT | |
| 56723603 | 12-3 CABLEADO CU THHN 3X12 NEUTRO NEGRO/ROJO/AZUL/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 1500 FT 12-3 STR CU THHN 3X12NEUT BLACK/RED/BLUE/WHITE-BLACK/WHITE-RED/WHITE-BLUE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1500 FT | 12 AWG 6C 19 STR | NGR/RJO/AZL/BLCO-NGR/BLCO-RJO/BLCO-AZL/VRD | CARRETE DE 1500 FT | |
| 12 AWG · 8 conductores (1) | |||||
| 56722402 | 12-4 SÓLIDO CU THHN 4X12 NEUTRO AL TIERRA MCAP HCF VERDE AIA 1000 FT 12-4 SOL CU THHN 4X12NEUT AL GRND MCAP HCF GREEN AIA 1000 FT | 12 AWG 8C | NEGRO/ROJO/AZUL/NEGRO-BLANCO/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 10 AWG · 4 conductores (1) | |||||
| 56722602 | 10-2 SOL CU THHN 2X10NEUT NEGRO/ROJO/BLANCO-NEGRO/BLANCO-ROJO/VERDE GRND/ALGRND MCAP HCF VERDE AIA 1000 FT 10-2 SOL CU THHN 2X10NEUT BLACK/RED/WHITE-BLACK/WHITE-RED/GREEN GRND/ALGRND MCAP HCF GREEN AIA 1000 FT | 10 AWG 4C SOL | NEG/ROJ/BLANCO-NEG/BLANCO-ROJ/VERDE | CARRETE DE 1000 FT | |
| 10 AWG · 6 conductores (1) | |||||
| 56271602 | 10-3 SOL CU THHN 3X10 NEUTRO NEGRO/ROJO/AZUL/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/VERDE TIERRA/AL TIERRA MCAP HCF VERDE AIA 1000 FT 10-3 SOL CU THHN 3X10NEUT BLACK/RED/BLUE/WHITE-BLACK/WHITE-RED/WHITE-BLUE/GREEN GRND/AL GRND MCAP HCF GREEN AIA 1000 FT | 10 AWG 6C SOL | NGR/RJO/AZL/BLCO-NGR/BLCO-RJO/BLCO-AZL/VRD | CARRETE DE 1000 FT | |
| 10 AWG · 8 conductores (1) | |||||
| 56722802 | 10-4 SÓLIDO CU THHN 4X10 NEUTRO AL TIERRA MCAP HCF VERDE AIA 1000 FT 10-4 SOL CU THHN 4X10NEUT AL GRND MCAP HCF GREEN AIA 1000 FT | 10 AWG 8C | NEGRO/ROJO/AZUL/NEGRO-BLANCO/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/BLANCO/VERDE | CARRETE DE 1000 FT | |
Aplicación y características
El cable Southwire MC-AP HCF Tipo MC de Propósito General para Instalaciones de Salud con Múltiples Circuitos es adecuado para usar de la siguiente manera:
- Múltiples circuitos para cableado de circuitos derivados en áreas de cuidado de pacientes de hospitales, centros médicos y otras instalaciones de salud (cuando se instala de conformidad con los Artículos 517 y 330 de la NEC® y protegido mecánicamente según el Artículo 300.4). Tales áreas incluyen asilos, consultorios dentales, clínicas e instalaciones ambulatorias. Está prohibido el uso en áreas de anestesia peligrosa.
- Aplicaciones que requieren rutas de puesta a tierra redundantes, dedicadas o aisladas.
- Pasado a través o embebido en yeso.
- Instalaciones ocultas o expuestas.
- Espacios de manejo ambiental del aire según NEC 300.22 (C).
- Lugares de Asambleas según NEC 518.4 y teatros según NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(D)(2)
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Usar con conectores MCI-A listados por UL.
- Cinta de unión con leyenda impresa envuelta alrededor del conjunto.
- Tipo THHN/THWN clasificado 90ºC Seco.
- La armadura está en contacto con el conductor de puesta a tierra/unión equipotencial de aluminio y sirve como componente de ruta de puesta a tierra de equipo redundante
El cable Tipo MC Armorlite® de Southwire cumple o supera los siguientes requisitos:
- Información de la Guía de Productos En Línea de UL - Cable de Armadura Metálica (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para usar en Sistemas de Sellado de Penetración a Través de UL de 1, 2 y 3 Horas
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
