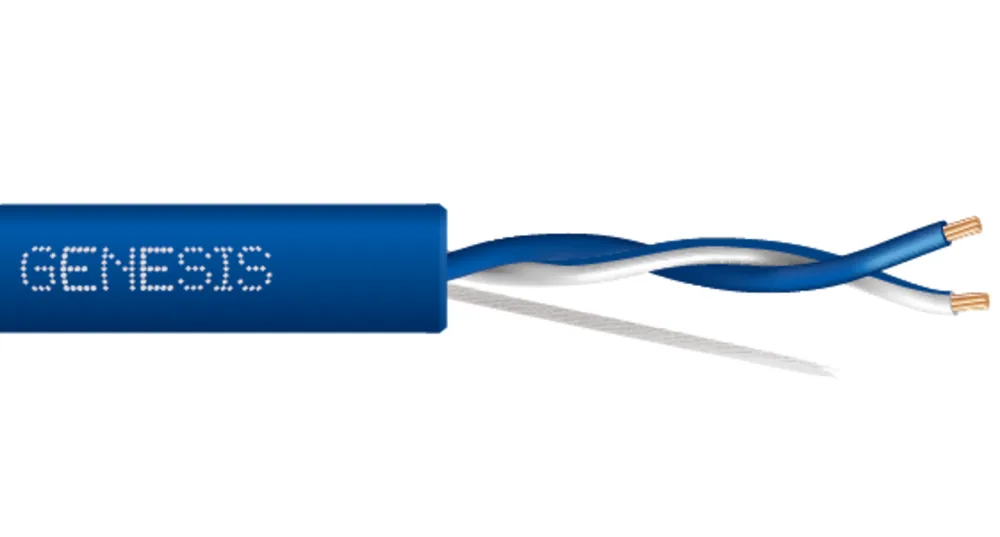

Cable LonWorks, plenum
- Núm. Southwire
- GEN1
Los cables para automatización de edificios Genesis® ofrecen una transmisión de datos confiable de alta velocidad y un rendimiento optimizado para las redes de los edificios inteligentes actuales. Diseñados para el protocolo LonWorks de Nivel IV.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or kcmil)(mm2) | Número de Pares | Cableado | Blindaje | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 22 AWG22 AWG | 11 | StrandedStranded | UnshieldedUnshielded | 1203.05 | 1014 | 32521102 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 22 AWG (6) | |||||
| 32545511 | 22/1 PAR STR CU CMP/CL3P/FPLP OAS ROSA GEN LONWORKS 500 FT 22/1 PAIR STR CU CMP/CL3P/FPLP OAS PINK GEN LONWORKS 500 FT | 22 AWG 2C 7 CABLEADO | AZUL/BLANCO-RAYA AZUL | CAJA DE EXTRACCIÓN DE 500 FT | |
| 32521102 | 22/1 PAR CABLEADO CU CMP/CL3P/FPLP AMARILLO GEN LONWORKS 1000 FT 22/1 PAIR STR CU CMP/CL3P/FPLP YELLOW GEN LONWORKS 1000 FT | 22 AWG 2C 7 CABLEADO | AZUL/BLANCO-RAYA AZUL | CAJA JALABLE DE 1000 FT | |
| 32521106 | 22/1 PAR STR CU CMP/CL3P/FPLP AZUL GEN LONWORKS 1000 FT 22/1 PAIR STR CU CMP/CL3P/FPLP BLUE GEN LONWORKS 1000 FT | 22 AWG 2C 7 CABLEADO | AZUL/BLANCO-RAYA AZUL | CAJA JALABLE DE 1000 FT | |
| 32521110 | 22/1 PAR CABLEADO CU CMP/CL3P/FPLP MORADO GEN LONWORKS 1000 FT 22/1 PAIR STR CU CMP/CL3P/FPLP PURPLE GEN LONWORKS 1000 FT | 22 AWG 2C 7 CABLEADO | AZUL/BLANCO-RAYA AZUL | CAJA JALABLE DE 1000 FT | |
| 3252111A | 22/1 PAR CABLEADO CU CMP/CL3P/FPLP BLANCO-RAYA NARANJA GEN LONWORKS 1000 FT 22/1 PAIR STR CU CMP/CL3P/FPLP WHITE-ORANGE STRIPE GEN LONWORKS 1000 FT | 22 AWG 2C 7 CABLEADO | AZUL/BLANCO-RAYA AZUL | CAJA JALABLE DE 1000 FT | |
| 32541101 | 22/1 PAR CABLEADO CU CMP/CL3P/FPLP OAS BLANCO GEN LONWORKS 1000 FT 22/1 PAIR STR CU CMP/CL3P/FPLP OAS WHITE GEN LONWORKS 1000 FT | 22 AWG 2C 7 CABLEADO | AZUL/BLANCO-RAYA AZUL | CAJA JALABLE DE 1000 FT | |
Aplicación y características
El Cable LonWorks Clasificado Plenum Genesis® es adecuado para instalación de la siguiente manera:
- En conductos fabricados como se describe en NEC 300.22(B).
- En otros espacios utilizados para aire ambiental como se describe en NEC 300.22(C).
- En montantes.
- Dentro de edificios en espacios distintos a espacios de manejo de aire y montantes.
Normas y referencias
- NFPA 262 - Plenum Rated
- CSA C22.2 No. 2556 - FT6 Rated
- UL 444 - Communication Cables, Type CMP
- UL 1424 - Cables for Power-Limited Fire-Alarm Circuits, Type FPLP
- UL 13 - Power-Limited Circuit Cables, Type CL3P
- REACH/RoHS Compliant
