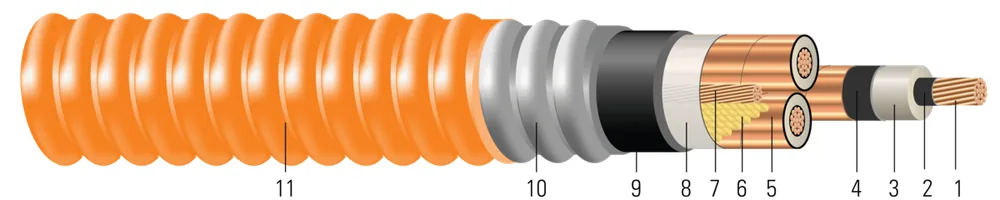

2/0-19 3 CONDUCTORES CU ESTAÑADO 115 NL-EPR T/S 1X4 CU ESTAÑADO GW FORRO INTERIOR PVC AIA CUBIERTA PVC AMARILLA 5KV 133%/8KV 100% UL
- Núm. Southwire
- 58246399
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
El HVTECK 5kV de Southwire es un cable armado CSA para aplicaciones de voltaje medio industriales y comerciales. Clasificado FT4, -40°C, Ubicaciones Peligrosas (HL). Estos cables son capaces de operar continuamente a una temperatura de conductor no superior a 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado para 1000 lbs /FT de presión lateral máxima. Estos cables presentan resistencia a la luz solar y humedad, resistencia excepcional a corona, resistencia a la mayoría de suelos químicos y ácidos, y son retardantes a la flama.
Especificaciones
| Tamaño Cond. | 2/0 AWG2/0 AWG |
|---|---|
| Hebras del Conductor | 1919 |
| Diámetro Sobre Conductor | 0.405 inch1.03 cm |
| Diámetro Sobre Aislamiento | 0.673 inch1.71 cm |
| Espesor del Aislamiento | 115 mils2.92 mm |
| Diámetro Sobre Blindaje | 0.733 inch1.86 cm |
| Espesor de Cubierta Interna | 110 mils2.79 mm |
| Diámetro Sobre Armadura | 2.080 inch5.28 cm |
| Espesor de Cubierta | 65 mils1.65 mm |
| D.E. Aprox. | 2.212 inch5.62 cm |
| Peso Aprox. | 2981 lbs/1000'4436 kgs/km |
| Tensión de Jalado Máximo | 3194 lbs1448.77 kg |
| Radio de Curvatura Mín. | 15.5 inch39.37 cm |
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- CSA C22.2 No. 174 Cables in Hazardous Locations
- CSA C22.2 No. 2556 & No. 0.3 Wire and Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- CSA C68.3 Shielded & Concentric Neutral Power Cable - 5 to 46 kV
- CSA LTGG [-40°C] - as per C68.10 - for Cold Bend and Impact rating
- CSA HL - for Hazardous Locations rating
- CSA SUN RES - for Sunlight Resistant rating
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA T-29-520 Flame Test (210,000 BTU/Hr)
- IEEE 383 Flame Test (70,000 btu)
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- FT1 Flame Test (1,706 BTU/Hr nominal - Vertical Wire Flame Test)
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
