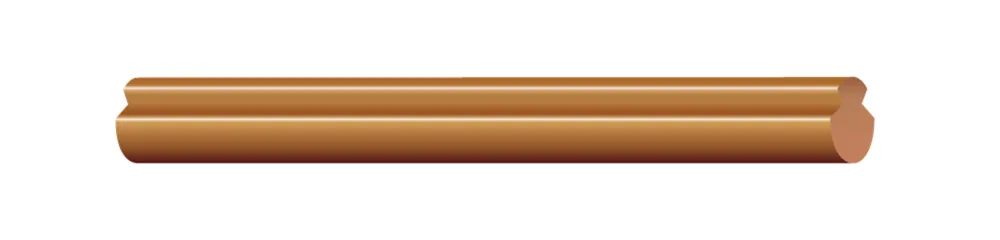

Hilo de contacto ranurado de cobre estirado en duro

Southwire

Hilo de contacto ranurado de cobre estirado en duro

Núm. Southwire
SPEC48301

Hilo de contacto / trole para transporte masivo y acarreo industrial

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (10) ↓
📄 Ficha técnica (PDF)📎 Copper Overhead Catenary Cable

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorNúmero de ConductorD.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Resistencia en CC a 25C (ohms/1000')(ohms/km)Tensión de Jalado Máximo (lbs)(kg)
300 KCMIL300 KCMIL110.5741.4690813510.0370.06104.54 59754199
335 KCMIL335 KCMIL110.6801.73102015180.0330.05114.99 45631899
350 KCMIL350 KCMIL110.6201.57106315820.0300.05114.99 58757855
400 KCMIL400 KCMIL110.7451.89120217890.0270.04125.44 66830499
2/0 MILS2/0 MILS110.3921.004176200.0770.1252.27 66902999
4/0 MILS4/0 MILS110.4821.226429550.0500.0873.18 59246799
3/0 MILS3/0 MILS11110.5401.375087560.0630.0963922899.36 66952899
4/0 MILS4/0 MILS11110.6001.526429550.0500.0873.18 66457099

Números de parte en esta familia (10)

Núm. SouthwireDescripciónConstrucciónEmpaque
66902999CABLE DE CONTACTO CU HD AWG 2/0 (69.9mm2) 2/0 AWG (69.9mm2) HD CU CONTACT WIRE392.00 MILS 0CCARRETE CORTE A LA MEDIDA
669528993/0 AWG (85mm2) CABLE DE TROLE FIGURA-8 HD CU 3/0 AWG (85mm2) FIGURE-8 HD CU TROLLEY WIRE540.00 MILS 0CCARRETE CORTE A LA MEDIDA
59754199300 KCMIL SÓLIDO COBRE DURO CABLE DE CONTACTO 300 KCMIL SOL HD CU CONTACT WIRE300.00 KCMIL 0CCARRETE CORTE A LA MEDIDA
64710099300 KCMIL SÓLIDO CU CABLE DE CONTACTO DE BASE PLANA 300 KCMIL SOL HD CU FLAT BOTTOM CONTACT WIRE300.00 KCMIL 0CCARRETE CORTE A LA MEDIDA
45631899335 KCMIL (170.5mm2) CU ALTA RESISTENCIA CABLE TROLLEY FIGURA 9 SECCIÓN PROFUNDA ASTM B-9 335 KCMIL (170.5mm2) HD CU FIGURE 9 DEEP SECTION TROLLEY WIRE ASTM B-9335.00 KCMIL 0CCARRETE CORTE A LA MEDIDA
58757899350 KCMIL SÓLIDO COBRE DURO CABLE DE CONTACTO 350 KCMIL SOL HD CU CONTACT WIRE350.00 KCMIL 0CCARRETE CORTE A LA MEDIDA
58757855350 KCMIL SOL HD CU CABLE DE CONTACTO 0 FT 350 KCMIL SOL HD CU CONTACT WIRE 0 FT350.00 KCMIL 0CCARRETE CORTE A LA MEDIDA
664570994/0 AWG (107mm2) CABLE DE TROLLEY CU HILO DOBLE FIGURA-8 4/0 AWG (107mm2) FIGURE-8 HD CU TROLLEY WIRE600.00 MILS 0CCARRETE CORTE A LA MEDIDA
592467994/0 AWG (107mm2) CABLE DE CONTACTO CU PESADO 4/0 AWG (107mm2) HD CU CONTACT WIRE482.00 MILS 0CCARRETE CORTE A LA MEDIDA
66830499400 KCMIL SOL HD CU CABLE DE MONORRIEL SECCIÓN PROFUNDA FIGURA 9 ASTM B116 400 KCMIL SOL HD CU TROLLEY WIRE FIGURE 9 DEEP SECTION ASTM B116400.00 KCMIL 0CCARRETE CORTE A LA MEDIDA

Aplicación y características

Para usar como fuente de energía aérea en tranvías, trolebuses, trolebuses eléctricos, ferrocarriles ligeros, ferrocarriles suburbanos y sistemas de tránsito masivo pesado. También se utiliza en trenes mineros accionados eléctricamente y en grúas industriales. El cable trolley de cobre trefilado en frío de Southwire es ideal para velocidades de línea de hasta 100 mph (160 km/h)

• Mecánicamente Robusto
• Resistencia a la Tracción y Carga de Rotura Estándar de la Industria
• Aumento de Conductividad sobre CuMG, CuAG, y CuSN
• Alta Resistencia a la Tracción y Carga de Rotura
• Se envía en carretes de madera N-42 (carretes de acero S-77 disponibles según política de carrete de SW)
• Conforme con RoHS/Propuesta 65
• Disponible con marcado de identificación de lóbulo superior según IEEE 1896-2016
• Calificado SPEED de Southwire para solicitudes de bajo volumen
• Estable y Confiable para Uso a Largo Plazo
• Conforme con Buy America

Normas y referencias

  • ASTM B47 Copper Trolley Wire
  • ASTM B116 Figure-9 deep-section grooved and Figure-8 copper trolley wire for use in industrial haulage
  • EN 50149 Railway Applications. Fixed Installations. Electric Traction. Copper and Copper Alloy Grooved Contact Wires.
