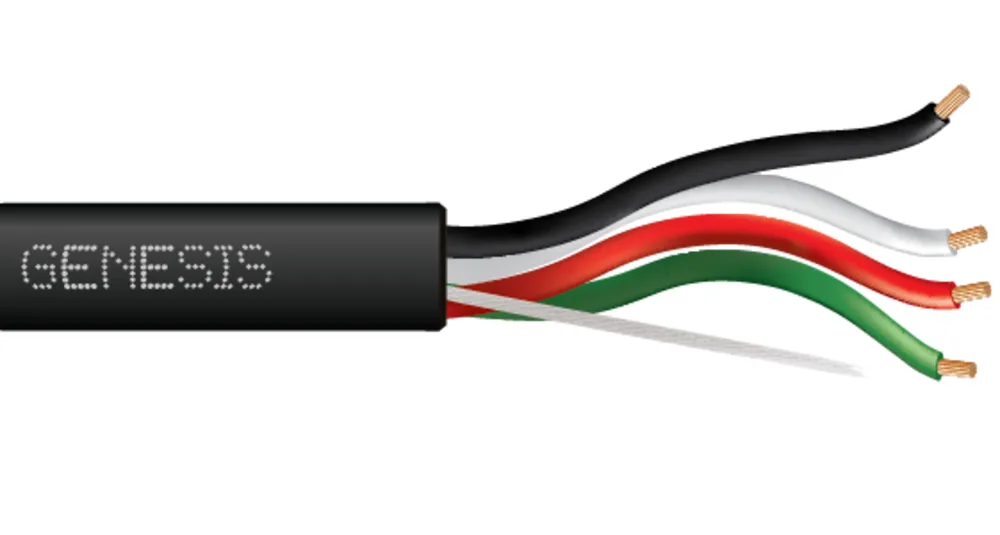

Cable para Minisplit, Tray
- Núm. Southwire
- GEN5
Los cables Tray para minisplit Genesis® brindan versatilidad para adaptarse a instalaciones interiores y exteriores, con o sin tubería conduit. Su capacidad de enterramiento directo y su resistencia a la luz solar les permiten soportar entornos hostiles y húmedos.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (8) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or kcmil)(mm2) | Número de Conductores | Cableado | Blindaje | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|
| 16 AWG16 AWG | 44 | StrandedStranded | UnshieldedUnshielded | 72107 | 10680108 |
| 14 AWG14 AWG | UnshieldedUnshielded | 10733908 | |||
| 14 AWG14 AWG | 33 | StrandedStranded | UnshieldedUnshielded | 76113 | 10690108 |
| 14 AWG14 AWG | 44 | StrandedStranded | UnshieldedUnshielded | 95141 | 10700108 |
Números de parte en esta familia (8)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 16 AWG · 4 conductores (2) | |||||
| 10683908 | 16-26 4/C CU PVCN/PVC NEGRO/ROJO/BLANCO/VERDE TIPO TC-ER-JP 600V NEGRO GEN 50 FT 16-26 4/C CU PVCN/PVC BLACK/RED/WHITE/GREEN TYPE TC-ER-JP 600V BLACK GEN 50 FT | 16 AWG 4C 26 STR | NEGRO/ROJO/BLANCO/VERDE | 50 FT ROLLO | |
| 10680108 | 16-26 4/C CU PVCN/PVC NEGRO/ROJO/BLANCO/VERDE TIPO TC-ER-JP 600V NEGRO GEN 250 FT 16-26 4/C CU PVCN/PVC BLACK/RED/WHITE/GREEN TYPE TC-ER-JP 600V BLACK GEN 250 FT | 16 AWG 4C 26 STR | NEGRO/ROJO/BLANCO/VERDE | CARRETE DE 250 FT | |
| 14 AWG · 1 conductores (1) | |||||
| 10733908 | TCC 14/7 Cableado CU 600V Negro GEN 50C TCC 14/7 Str Cu 600V Bk GEN 50C | 14 AWG SOL | 50 PIES | ||
| 14 AWG · 3 conductores (2) | |||||
| 10693908 | 14-7 3/C CU THHN/PVC NEGRO/ROJO/VERDE TIPO TC-ER-JP 600V NEGRO GEN 50 FT 14-7 3/C CU THHN/PVC BLACK/RED/GREEN TYPE TC-ER-JP 600V BLACK GEN 50 FT | 14 AWG 3C 7 STR | NEGRO/ROJO/VERDE | 50 FT ROLLO | |
| 10690108 | 14-7 3 CONDUCTORES CU THHN/PVC NEGRO/ROJO/VERDE TYPE TC-ER-JP 600V NEGRO GEN 250 FT 14-7 3/C CU THHN/PVC BLACK/RED/GREEN TYPE TC-ER-JP 600V BLACK GEN 250 FT | 14 AWG 3C 7 STR | NEGRO/ROJO/VERDE | CARRETE DE 250 FT | |
| 14 AWG · 4 conductores (3) | |||||
| 10703908 | 14-7 4/C CU THHN/PVC NEGRO/ROJO/BLANCO/VERDE TIPO TC-ER-JP 600V NEGRO GEN50 FT 14-7 4/C CU THHN/PVC BLACK/RED/WHITE/GREEN TYPE TC-ER-JP 600V BLACK GEN50 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/BLANCO/VERDE | 50 FT ROLLO | |
| 10700108 | 14-7 4 CONDUCTORES CU THHN/PVC NEGRO/ROJO/BLANCO/VERDE TIPO TC-ER-JP 600V NEGRO GEN 250 FT 14-7 4/C CU THHN/PVC BLACK/RED/WHITE/GREEN TYPE TC-ER-JP 600V BLACK GEN250 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/BLANCO/VERDE | CARRETE DE 250 FT | |
| 10701008 | 14-7 4/C CU THHN/PVC NEGRO/ROJO/BLANCO/VERDE TIPO TC-ER-JP 600V NEGRO GEN 1000 FT 14-7 4/C CU THHN/PVC BLACK/RED/WHITE/GREEN TYPE TC-ER-JP 600V BLACK GEN1000 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/BLANCO/VERDE | CARRETE DE 1000 FT | |
Aplicación y características
El cable Genesis® Mini Split Tray es adecuado para instalación como se indica:
- Instalado en la pared sin tubo conduit en unidades de vivienda de una y dos familias (NEC 2017 y posterior)
- En aplicaciones de enterramiento directo con o sin tubo conduit.
Normas y referencias
- UL 1277 - Electrical Power and Control Tray Cables
- Direct Burial Rated
- Sunlight Resistant Rated
- REACH/RoHS Compliant
