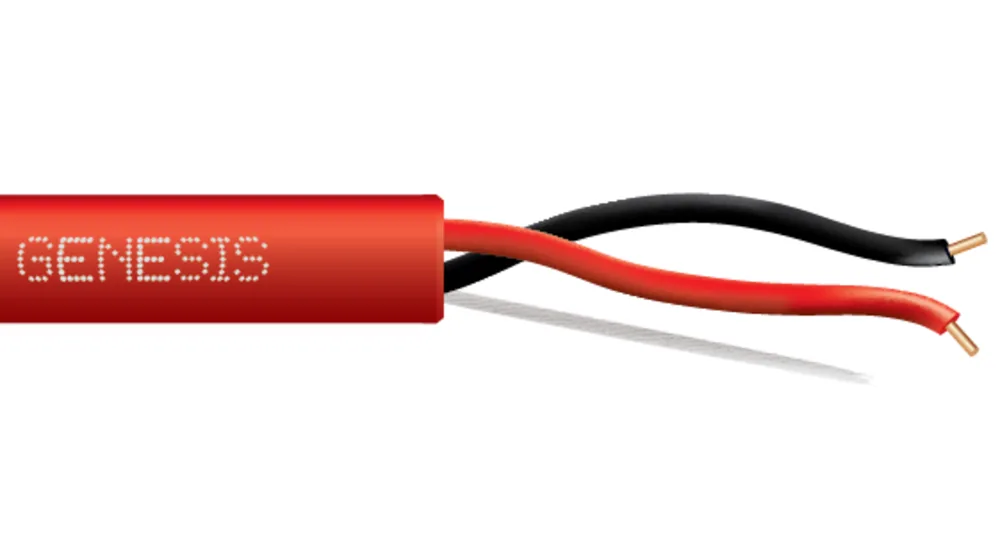

Cable sin blindaje para alarma contra incendios, riser (vertical)
- Núm. Southwire
- GEN18
Los cables para alarma contra incendios Genesis® garantizan una protección contra incendios ininterrumpida. Fabricados para superar las exigencias de los rigurosos códigos y reglamentos de seguridad contra incendios, listados por UL y hechos en EE. UU.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (37) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or kcmil)(mm2) | Número de Conductores | Cableado | Blindaje | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|
| 22 AWG22 AWG | 44 | SolidSolid | UnshieldedUnshielded | 1217 | 43011001 |
| 22 AWG22 AWG | 66 | SolidSolid | UnshieldedUnshielded | 1624 | 43021104 |
| 18 AWG18 AWG | 22 | SolidSolid | UnshieldedUnshielded | 1421 | 43061004 |
| 18 AWG18 AWG | 44 | SolidSolid | UnshieldedUnshielded | 2638 | 43071004 |
| 18 AWG18 AWG | 66 | SolidSolid | UnshieldedUnshielded | 3755 | 43081004 |
| 16 AWG16 AWG | 22 | SolidSolid | UnshieldedUnshielded | 2233 | 43111004 |
| 16 AWG16 AWG | 44 | SolidSolid | UnshieldedUnshielded | 4060 | 43121001 |
| 14 AWG14 AWG | 22 | SolidSolid | UnshieldedUnshielded | 3350 | 43131001 |
| 14 AWG14 AWG | 44 | SolidSolid | UnshieldedUnshielded | 6292 | 43141004 |
| 12 AWG12 AWG | 22 | SolidSolid | UnshieldedUnshielded | 5175 | 43151001 |
| 12 AWG12 AWG | 22 | StrandedStranded | UnshieldedUnshielded | 5379 | 43201004 |
Números de parte en esta familia (37)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 22 AWG · 4 conductores (5) | |||||
| 43015501 | 22 AWG sólido CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC BLANCO GEN 500 FT 22 SOL CU 4/C N/S CMR/CL3R/FPLR PVC WHITE GEN 500 FT | 22 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43015504 | 22 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 500 FT 22 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 500 FT | 22 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43015804 | 22 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 500 FT 22 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 500 FT | 22 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | ROLLO DE 500 FT | |
| 43011001 | 22 AWG sólido CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC BLANCO GEN 1000 FT 22 SOL CU 4/C N/S CMR/CL3R/FPLR PVC WHITE GEN 1000 FT | 22 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 43011104 | 22 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 22 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 22 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA JALABLE DE 1000 FT | |
| 22 AWG · 6 conductores (1) | |||||
| 43021104 | 22 SOL CU 6 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 22 SOL CU 6/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 22 AWG 6C | AMARILLO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA JALABLE DE 1000 FT | |
| 18 AWG · 2 conductores (6) | |||||
| 43065501 | 18 AWG sólido CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC BLANCO GEN 500 FT 18 SOL CU 2/C N/S CMR/CL3R/FPLR PVC WHITE GEN 500 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43065504 | 18 SOL CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 500 FT 18 SOL CU 2/C N/S CMR/CL3R/FPLR PVC RED GEN 500 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43061004 | 18 SOL CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 18 SOL CU 2/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 43061101 | 18 AWG sólido CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC BLANCO GEN 1000 FT 18 SOL CU 2/C N/S CMR/CL3R/FPLR PVC WHITE GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 43061103 | 18 SOL CU 2 CONDUCTORES S/N CMR/CL3R/FPLR PVC NARANJA GEN 1000 FT 18 SOL CU 2/C N/S CMR/CL3R/FPLR PVC ORANGE GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 43061104 | 18 SOL CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 18 SOL CU 2/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 18 AWG · 4 conductores (5) | |||||
| 43075501 | 18 AWG sólido CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC BLANCO GEN 500 FT 18 SOL CU 4/C N/S CMR/CL3R/FPLR PVC WHITE GEN 500 FT | 18 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43075504 | 18 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 500 FT 18 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 500 FT | 18 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43071004 | 18 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 18 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 18 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 43071101 | 18 AWG sólido CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC BLANCO GEN 1000 FT 18 SOL CU 4/C N/S CMR/CL3R/FPLR PVC WHITE GEN 1000 FT | 18 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA JALABLE DE 1000 FT | |
| 43071104 | 18 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 18 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 18 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA JALABLE DE 1000 FT | |
| 18 AWG · 6 conductores (2) | |||||
| 43085504 | 18 SOL CU 6 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 500 FT 18 SOL CU 6/C N/S CMR/CL3R/FPLR PVC RED GEN 500 FT | 18 AWG 6C SOL | AMARILLO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43081004 | 18 SOL CU 6 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 18 SOL CU 6/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 18 AWG 6C SOL | AMARILLO/ROJO/VERDE/AZUL/CAFÉ/NEGRO | CARRETE DE 1000 FT | |
| 16 AWG · 2 conductores (6) | |||||
| 43115504 | 16 SOL CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 500 FT 16 SOL CU 2/C N/S CMR/CL3R/FPLR PVC RED GEN 500 FT | 16 AWG 2C SOL | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43111004 | 16 SOL CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 16 SOL CU 2/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 43111006 | 16 AWG sólido CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC AZUL GEN 1000 FT 16 SOL CU 2/C N/S CMR/CL3R/FPLR PVC BLUE GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 43111101 | 16 AWG sólido CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC BLANCO GEN 1000 FT 16 SOL CU 2/C N/S CMR/CL3R/FPLR PVC WHITE GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 43111104 | 16 SOL CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 16 SOL CU 2/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 43111106 | 16 AWG sólido CU 2 CONDUCTORES N/S CMR/CL3R/FPLR PVC AZUL GEN 1000 FT 16 SOL CU 2/C N/S CMR/CL3R/FPLR PVC BLUE GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 16 AWG · 4 conductores (4) | |||||
| 43125004 | 16 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 500 FT 16 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 500 FT | 16 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 500 FT | |
| 43125504 | 16 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 500 FT 16 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 500 FT | 16 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 43121001 | 16 SÓLIDO CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC BLANCO GEN 1000 FT 16 SOL CU 4/C N/S CMR/CL3R/FPLR PVC WHITE GEN 1000 FT | 16 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 43121004 | 16 SOL CU 4 CONDUCTORES N/S CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 16 SOL CU 4/C N/S CMR/CL3R/FPLR PVC RED GEN 1000 FT | 16 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 14 AWG · 2 conductores (3) | |||||
| 43135004 | 14 SOL CU 2 CONDUCTORES N/S CL3R/FPLR PVC ROJO GEN 500 FT 14 SOL CU 2/C N/S CL3R/FPLR PVC RED GEN 500 FT | 14 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 500 FT | |
| 43131001 | 14 SÓLIDO CU 2 CONDUCTORES S/B CL3R/FPLR PVC BLANCO GEN 1000 FT 14 SOL CU 2/C N/S CL3R/FPLR PVC WHITE GEN 1000 FT | 14 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 43131004 | 14 SÓLIDO CU 2 CONDUCTORES N/S CL3R/FPLR PVC ROJO GEN 1000 FT 14 SOL CU 2/C N/S CL3R/FPLR PVC RED GEN 1000 FT | 14 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 14 AWG · 4 conductores (2) | |||||
| 43145004 | 14 SOL CU 4 CONDUCTORES N/S CL3R/FPLR PVC ROJO GEN 500 FT 14 SOL CU 4/C N/S CL3R/FPLR PVC RED GEN 500 FT | 14 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 500 FT | |
| 43141004 | 14 SÓLIDO CU 4 CONDUCTORES N/S CL3R/FPLR PVC ROJO GEN 1000 FT 14 SOL CU 4/C N/S CL3R/FPLR PVC RED GEN 1000 FT | 14 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 12 AWG · 2 conductores (3) | |||||
| 43151001 | 12 SÓLIDO CU 2 CONDUCTORES S/B CL3R/FPLR PVC BLANCO GEN 1000 FT 12 SOL CU 2/C N/S CL3R/FPLR PVC WHITE GEN 1000 FT | 12 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 43151004 | 12 SÓLIDO CU 2 CONDUCTORES N/S CL3R/FPLR PVC ROJO GEN 1000 FT 12 SOL CU 2/C N/S CL3R/FPLR PVC RED GEN 1000 FT | 12 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 43201004 | 12-65 OFHC 2 CONDUCTORES N/S CL3R/FPLR PVC ROJO GEN 1000 FT 12-65 OFHC 2/C N/S CL3R/FPLR PVC RED GEN 1000 FT | 12 AWG 2C 65 STR | ROJO/NEGRO | CARRETE DE 1000 FT | |
Aplicación y características
El cable de alarma de incendio sin blindaje clasificado para riser Genesis® es apropiado para instalación de la siguiente manera:
- Instalado en una canalización metálica que cumple con 300.22(B).
- Soportado por charolas portacables metálicas de fondo sólido con cubiertas metálicas sólidas.
- En risers.
- Dentro de edificios en espacios distintos a los de manejo de aire y risers.
- Expuesto a la luz solar.
Normas y referencias
- UL 1666 - Riser Rated
- CSA C22.2 No. 2556 - FT4 Rated
- UL 1424 - Cables for Power-Limited Fire-Alarm Circuits, Type FPLR
- UL 13 - Power-Limited Circuit Cables, Type CL3R
- Sunlight Resistant Rated
- REACH/RoHS Compliant
