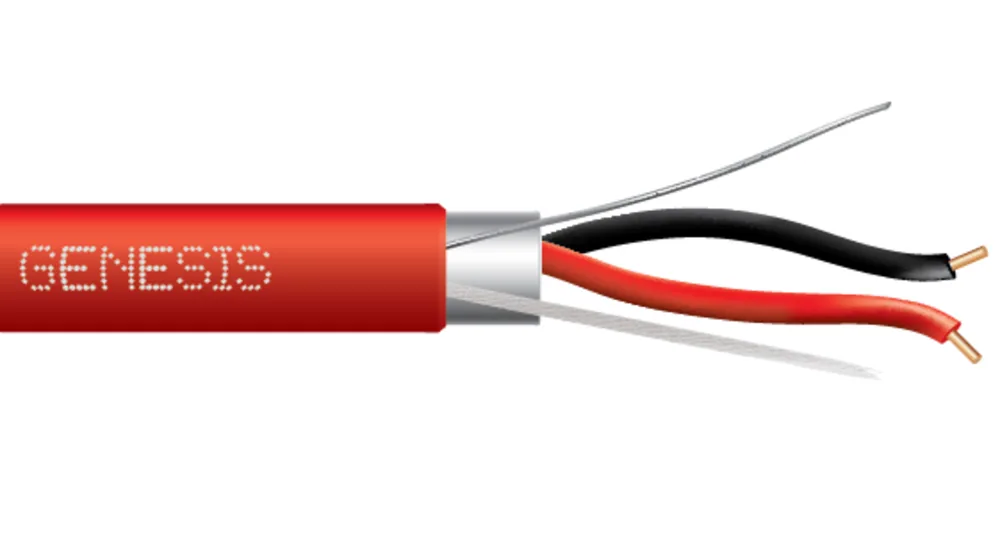

Cable blindado para alarma contra incendios, plenum
- Núm. Southwire
- GEN15
Los cables para alarma contra incendios Genesis® garantizan una protección contra incendios ininterrumpida. Fabricados para superar las exigencias de los rigurosos códigos y reglamentos de seguridad contra incendios, listados por UL y hechos en EE. UU.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (17) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or kcmil)(mm2) | Número de Conductores | Cableado | Blindaje | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|
| 18 AWG18 AWG | 22 | SolidSolid | ShieldedShielded | 1826 | 46021001 |
| 18 AWG18 AWG | 22 | StrandedStranded | ShieldedShielded | 1928 | 46141004 |
| 18 AWG18 AWG | 44 | SolidSolid | ShieldedShielded | 3044 | 46031004 |
| 16 AWG16 AWG | 22 | SolidSolid | ShieldedShielded | 2538 | 46061001 |
| 16 AWG16 AWG | 44 | SolidSolid | ShieldedShielded | 4466 | 46071004 |
| 14 AWG14 AWG | 22 | SolidSolid | ShieldedShielded | 3654 | 46081004 |
| 14 AWG14 AWG | 22 | StrandedStranded | ShieldedShielded | 3856 | 46121004 |
| 14 AWG14 AWG | 44 | SolidSolid | ShieldedShielded | 6597 | 46091004 |
| 12 AWG12 AWG | 22 | SolidSolid | ShieldedShielded | 5785 | 46101004 |
Números de parte en esta familia (17)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG · 2 conductores (5) | |||||
| 46025504 | 18 SÓLIDO CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS ROJO GEN 500 FT 18 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS RED GEN 500 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 46021001 | 18 SOL CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS BLANCO GEN 1000 FT 18 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS WHITE GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 46021004 | 18 SÓLIDO CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS ROJO GEN 1000 FT 18 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS RED GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 46021104 | 18 SÓLIDO CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS ROJO GEN 1000 FT 18 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS RED GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 46141004 | 18-19 CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC ROJO GEN 1000 FT 18-19 CU 2/C OAS CMP/CL3P/FPLP PVC RED GEN 1000 FT | 18 AWG 2C 19S | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 18 AWG · 4 conductores (1) | |||||
| 46031004 | 18 SÓLIDO CU 4 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS ROJO GEN 1000 FT 18 SOL CU 4/C OAS CMP/CL3P/FPLP PVC-LS RED GEN 1000 FT | 18 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 16 AWG · 2 conductores (6) | |||||
| 46065504 | 16 SÓLIDO CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS ROJO GEN 500 FT 16 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS RED GEN 500 FT | 16 AWG 2C SOL | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 46061001 | 16 SOL CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS BLANCO GEN 1000 FT 16 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS WHITE GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 46061002 | 16 AWG SÓLIDO CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS AMARILLO GEN 1000 FT 16 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS YELLOW GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 46061004 | 16 SÓLIDO CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS ROJO GEN 1000 FT 16 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS RED GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 46061006 | 16 SOL CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS AZUL GEN 1000 FT 16 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS BLUE GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 46061104 | 16 SÓLIDO CU 2 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS ROJO GEN 1000 FT 16 SOL CU 2/C OAS CMP/CL3P/FPLP PVC-LS RED GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 16 AWG · 4 conductores (1) | |||||
| 46071004 | 16 SÓLIDO CU 4 CONDUCTORES OAS CMP/CL3P/FPLP PVC-LS ROJO GEN 1000 FT 16 SOL CU 4/C OAS CMP/CL3P/FPLP PVC-LS RED GEN 1000 FT | 16 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 14 AWG · 2 conductores (2) | |||||
| 46081004 | 14 SOL CU 2 CONDUCTORES OAS CL3P/FPLP PVC-LS ROJO GEN 1000 FT 14 SOL CU 2/C OAS CL3P/FPLP PVC-LS RED GEN 1000 FT | 14 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 46121004 | 14-19 CU 2 CONDUCTORES OAS CL3P/FPLP PVC ROJO GEN 1000 FT 14-19 CU 2/C OAS CL3P/FPLP PVC RED GEN 1000 FT | 14 AWG 2C 19 STR | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 14 AWG · 4 conductores (1) | |||||
| 46091004 | 14 SOL CU 4 CONDUCTORES OAS CL3P/FPLP PVC-LS ROJO GEN 1000 FT 14 SOL CU 4/C OAS CL3P/FPLP PVC-LS RED GEN 1000 FT | 14 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 12 AWG · 2 conductores (1) | |||||
| 46101004 | 12 SOL CU 2 CONDUCTORES OAS CL3P/FPLP PVC-LS ROJO GEN 1000 FT 12 SOL CU 2/C OAS CL3P/FPLP PVC-LS RED GEN 1000 FT | 12 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
Aplicación y características
El Cable de Alarma de Incendio Apantallado Clasificado para Plenum Genesis® es adecuado para instalación de la siguiente manera:
- En conductos fabricados como se describe en NEC 300.22(B).
- En otros espacios utilizados para aire ambiental como se describe en NEC 300.22(C).
- En montantes.
- Dentro de edificios en espacios distintos a espacios de manejo de aire y montantes.
Normas y referencias
- NFPA 262 - Plenum Rated
- CSA C22.2 No. 2556 - FT6 Rated
- UL 1424 - Cables for Power-Limited Fire-Alarm Circuits, Type FPLP
- UL 13 - Power-Limited Circuit Cables, Type CL3P
- REACH/RoHS Compliant
