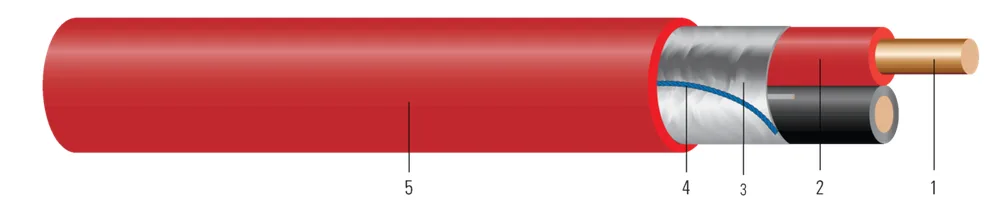

Alarma de Incendio FPLR Sólido Blindado
- Núm. Southwire
- SPEC13031
300V, 60°C, multiconductor, blindado, cobre sólido como FPLR. Clasificado CMR/CL3R/FPLR CMG SUN RES FT4. Temperatura de funcionamiento mínima -10°C, temperatura de funcionamiento máxima 60°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Tamaños y construcciones disponibles
| Tipo de Cable | Tamaño Cond. | Número de Conductor | Tipo Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Tipo de Blindaje | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FPLRFPLR | 18 AWG18 AWG | 22 | CUCU | SolidSolid | 0.0500.13 | 100.25 | 150.38 | 0.1530.39 | 1116 | 1624 | foilfoil | 6.6699.92 | 8.03511.96 | 0.92.29 | |
| FPLRFPLR | 18 AWG18 AWG | 44 | CUCU | SolidSolid | 0.0500.13 | 100.25 | 150.38 | 0.1740.44 | 2131 | 2842 | foilfoil | 6.6699.92 | 8.03511.96 | 1.02.54 | |
| FPLRFPLR | 16 AWG16 AWG | 22 | CUCU | SolidSolid | 0.0500.13 | 100.25 | 150.38 | 0.1590.40 | 1725 | 2334 | foilfoil | 4.1816.22 | 5.0377.50 | 0.92.29 | |
| FPLRFPLR | 16 AWG16 AWG | 44 | CUCU | SolidSolid | 0.0500.13 | 100.25 | 150.38 | 0.2020.51 | 3248 | 4161 | foilfoil | 4.1816.22 | 5.0377.50 | 1.23.05 | |
| FPLRFPLR | 14 AWG14 AWG | 22 | CUCU | SolidSolid | 0.0640.16 | 100.25 | 150.38 | 0.2120.54 | 2639 | 3451 | foilfoil | 2.6313.92 | 3.1704.72 | 1.23.05 |
Aplicación y características
Circuitos de señalización con protección contra incendio. También para detectores de humo, comunicaciones de voz, control de audio y circuitos de inicio. Artículo 760 del NEC. Temperatura mínima de operación -10°C, temperatura máxima de operación 60°C
Normas y referencias
- UL 1424 Cables for Power-Limited Fire-Alarm Circuits
- UL 1424 Listed FPLR
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- NFPA 70 NFPA 101, NFPA 130, and NFPA 502
- UL 13 Power-Limited Circuit Cables
- UL 444 Communications Cables (22 AWG - 16 AWG)
- RoHS-2 (European Directive 2011/65/EU)
