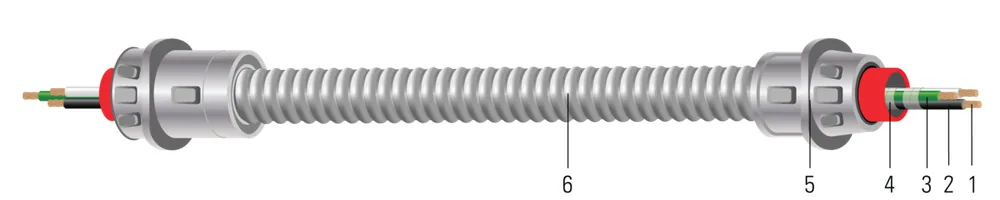

Conjunto de cable modular MC EZ-QUICK™

Núm. Southwire: SPEC60440

Conductores individuales aislados THHN/THWN del 14 AWG al 10 AWG. Tierra verde aislada. Listado UL. 600 voltios. Clasificación VW-1. Armadura entrelazada de aluminio ligero. Incluye conectores listados UL y extremos de cable preparados.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (23) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Color
12 AWG12 AWG	22	BK/WE/GNBK/WE/GN	56209615
12 AWG12 AWG	33	BK/WE/RD/GNBK/WE/RD/GN	56482908
12 AWG12 AWG	44	BK/WE/RD/BEBK/WE/RD/BE	56485825
12 AWG12 AWG	22	56209615
12 AWG12 AWG	33	56482908
12 AWG12 AWG	44	56485825
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	55
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	66
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	77
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	88
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	1010
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	1212
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	1515
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	2020
1212	22	SolidSolid	BK, WE, GNBK, WE, GN	2525
1212	33	SolidSolid	BK, WE, RD, GNBK, WE, RD, GN	88
1212	33	SolidSolid	BK, WE, RD, GNBK, WE, RD, GN	1010
1212	33	SolidSolid	BK, WE, RD, GNBK, WE, RD, GN	1212
1212	33	SolidSolid	BK, WE, RD, GNBK, WE, RD, GN	1515
1212	33	SolidSolid	BK, WE, RD, GNBK, WE, RD, GN	2020
1212	33	SolidSolid	BK, WE, RD, GNBK, WE, RD, GN	2525
1212	22	StrandedStranded	BK, WE, GNBK, WE, GN	88
1212	22	StrandedStranded	BK, WE, GNBK, WE, GN	1010
1212	22	StrandedStranded	BK, WE, GNBK, WE, GN	1212
1212	22	StrandedStranded	BK, WE, GNBK, WE, GN	1515
1212	22	StrandedStranded	BK, WE, GNBK, WE, GN	1515

Números de parte en esta familia (23)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
12 AWG · 2 conductores (16)
56209615	12-2 STR CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE 15' AIA 20 EA 12-2 STR CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN 15' AIA 20 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	20 PIEZAS CARTÓN
56482005	12 AWG 2 CONDUCTORES SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE AIA 5' 45 PZ 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN AIA 5' 45 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 45 PZAS
56482108	12-2 SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE 8' 35 EA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN 8' 35 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 35 PZAS
56482114	12-2 SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE 8' 14 EA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN 8' 14 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 14 PZAS
56482201	12-2 SOL CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE 10' 12 EA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN 10' 12 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 12 PZAS
56482401	12-2 SOL CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE 12' 10 EA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN 12' 10 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 10 PZAS
56482501	12-2 SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE 15' 8 EA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN 15' 8 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	8 PZA CARTÓN
56482620	12-2 SOL CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE AIA 20' 15 EA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN AIA 20' 15 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	15 PIEZAS CARTÓN
56482725	12-2 SOL CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE 25' 10 EA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN 25' 10 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 10 PZAS
58947614	12 AWG 2 CONDUCTORES CABLEADO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE AIA 8' 14 PIEZAS 12-2 STR CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN AIA 8' 14 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 14 PZAS
58947701	12-2 CABLEADO CU THHN EXTENSIÓN RÁPIDA FÁCIL MC NEGRO/BLANCO/VERDE AIA 10' 12 PZAS 12-2 STR CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN AIA 10' 12 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 12 PZAS
58947801	12-2 CABLEADO CU THHN EXTENSIÓN RÁPIDA FÁCIL MC NEGRO/BLANCO/VERDE AIA 12' 10 PZAS 12-2 STR CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN AIA 12' 10 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 10 PZAS
58947901	12 AWG 2 CONDUCTORES CABLEADO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE AIA 15' 8 PIEZAS 12-2 STR CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN AIA 15' 8 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	8 PZA CARTÓN
67271501	12-2 SOL CU THHN LÁTIGO RÁPIDO EZ MC NEGRO/BLANCO/VERDE AIA 7 40 PZA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN AIA 7 40 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 40 PZAS
67271601	12-2 SOL CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/VERDE AIA 6' 45 EA 12-2 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/GREEN AIA 6' 45 EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARTÓN 45 PZAS
67961002	12-2 SOL CU THHN MC-PCS EZ QUICK WHIP NEGRO/BLANCO/VERDE 16/2 AIA 10' 45EA 12-2 SOL CU THHN MC-PCS EZ QUICK WHIP BLACK/WHITE/GREEN 16/2 AIA 10' 45EA	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	TAMBOR 45 EA
12 AWG · 3 conductores (6)
56482908	12 AWG 3 CONDUCTORES SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/ROJO/VERDE AIA 8' 30 PIEZAS 12-3 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/RED/GREEN AIA 8' 30 EA	12 AWG 3C SOL	NEGRO/BLANCO/ROJO/VERDE	30 PIEZAS CARTÓN
56483010	12-3 SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/ROJO/VERDE AIA 10' 20 EA 12-3 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/RED/GREEN AIA 10' 20 EA	12 AWG 3C SOL	NEGRO/BLANCO/ROJO/VERDE	20 PIEZAS CARTÓN
56483212	12-3 SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/ROJO/VERDE AIA 12' 20 EA 12-3 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/RED/GREEN AIA 12' 20 EA	12 AWG 3C SOL	NEGRO/BLANCO/ROJO/VERDE	20 PIEZAS CARTÓN
56484715	12-3 SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/ROJO/VERDE AIA 15' 15 EA 12-3 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/RED/GREEN AIA 15' 15 EA	12 AWG 3C SOL	NEGRO/BLANCO/ROJO/VERDE	15 PIEZAS CARTÓN
56484820	12-3 SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/ROJO/VERDE AIA 20' 15 EA 12-3 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/RED/GREEN AIA 20' 15 EA	12 AWG 3C SOL	NEGRO/BLANCO/ROJO/VERDE	15 PIEZAS CARTÓN
56485025	12-3 SÓLIDO CU THHN EZ QUICK WHIP MC NEGRO/BLANCO/ROJO/VERDE AIA 25' 10 EA 12-3 SOL CU THHN EZ QUICK WHIP MC BLACK/WHITE/RED/GREEN AIA 25' 10 EA	12 AWG 3C SOL	NEGRO/BLANCO/ROJO/VERDE	CARTÓN 10 PZAS
12 AWG · 4 conductores (1)
56485825	MC-EZQ Wp12/4SolTHHN NegBcoRoAz AA 25' 10e 10 EA MC-EZQ Wp12/4SolTHHN BkWeRdBe AA 25' 10e 10 EA	12 AWG 4C SOL	NEGRO/BLANCO/ROJO/AZUL/VERDE	CARTÓN 10 PZAS

Aplicación y características

Los Conjuntos de Cable Modular Southwire EZ QUICK™ son adecuados para su uso de la siguiente manera:

Distribución de potencia de rama, alimentador y servicio en edificios comerciales, industriales, institucionales y multirresidenciales.

Pasado o empotrado en yeso.

Instalaciones ocultas o expuestas.

Espacios de manejo de aire ambiental según NEC 300.22 (C).

Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.

Instalación en charola portacables y canalizaciones aprobadas.

Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(D)(2)

Clase I Div. 2, Clase II Div 2, & Clase III Div. 1 Lugares Peligrosos.

Los Conjuntos de Cable Modular Southwire EZ QUICK™ cumplen o superan los siguientes requisitos:

Información de Guía de Productos en Línea de UL - Metal-Clad Cable (PJAZ) ( www.ul.com )

Especificación Federal A-A59544 (anteriormente J-C-30B)

NFPA 70 (Código Eléctrico Nacional), Artículo 330

Listado para su uso en Sistemas de Bloqueo de Penetración UL de 1, 2 y 3 Horas

Cumplido con REACH/RoHS-2 (Límite Químico)

Características de los Conjuntos de Cable Modular Southwire EZ QUICK™:

Reduce costos de instalación hasta un 50% en comparación con tubo y cable.

Armadura de aluminio ligera, hasta un 45% más ligera que el cable MC de acero.

Mejor rendimiento de puesta a tierra que el Tipo AC

Las longitudes precortadas eliminan la preparación en el sitio y ahorran tiempo de instalación y limpieza.

Los conductores predesnatados aumentan la seguridad en el sitio de trabajo

Accesorios de chasquido listados por UL aplicados en cada extremo

Sistemas de Bloqueo de Penetración clasificados por UL de 1, 2 y 3 horas: W-J-3037, W-L-3110, W-L-3113, W-L-3117, W-L-3120, W-L-3121, W-L-3160, C-AJ-3115, C-AJ-3140, C-AJ-3142, C-AJ-3145, C-AJ-3173, C-AJ-3202, C-AJ-4065, C-AJ-4066, F-C-3038.

Cable enrollado en sentido inverso en carrete para facilitar el jalado e instalación. Al jalar de rollos, jale desde el interior para asegurar facilidad de instalación.

Las protecciones contra cortocircuitos no son requeridas para el uso de cable MC según el NEC y UL

Normas y referencias

ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 83 Thermoplastic Insulated Wires and Cables
UL 1569 Metal-Clad Cables
UL 1479 Standard for Safety Fire Tests of Penetration Firestops
UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
