Duraclad® Tipo AC-HCF armadura de acero para instalaciones de atención médica THHN/THWN conductor de cobre calibre de circuito colores 120/208V
- Núm. Southwire
- SPEC60060

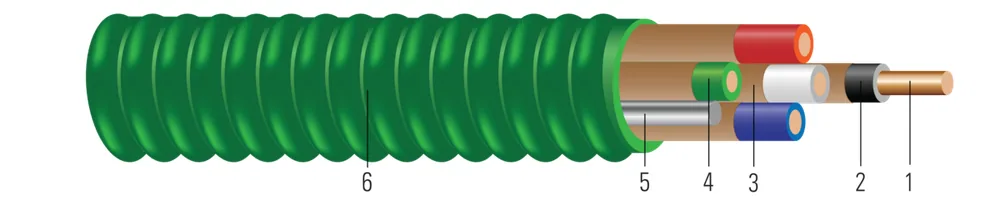

Cobre del 14 AWG al 10 AWG Tipo ACTHH (conductores sencillos THHN). Conductor de puesta a tierra de cobre verde. Hilo de unión de aluminio 16 AWG. Listado UL. 600 Volts. Clasificado VW-1. Armadura entrelazada de acero galvanizado. Este producto no es un artículo de existencia y está sujeto a cantidades mínimas de fabricación.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.5121.30 | 242360 | 55275501 |
| 12 AWG12 AWG | 33 | BK,RD,WEBK,RD,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.5601.42 | 286426 | 55277901 |
| 12 AWG12 AWG | 22 | 3.69.14 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 55275501 | |
| 12 AWG12 AWG | 33 | 3.99.91 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 55277901 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (2) | |||||
| 55275501 | 12-2 CU THHN NEGRO/BLANCO/VERDE ACERO AC HCF 250 FT 12-2 CU THHN BLACK/WHITE/GREEN STEEL AC HCF 250 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 55275502 | 12-2 CU THHN NEGRO/BLANCO/VERDE ACERO AC HCF 1000 FT 12-2 CU THHN BLACK/WHITE/GREEN STEEL AC HCF 1000 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (2) | |||||
| 55277901 | 12-3 CU THHN NEGRO/BLANCO/ROJO/VERDE STEEL AC HCF 250 FT 12-3 CU THHN BLACK/WHITE/RED/GREEN STEEL AC HCF 250 FT | 12 AWG 3C SOL | NEGRO/BLANCO/ROJO/VERDE | ROLLO DE 250 FT | |
| 55277902 | 12-3 CU THHN NEGRO/BLANCO/ROJO/VERDE ACERO AC HCF 1000 FT 12-3 CU THHN BLACK/WHITE/RED/GREEN STEEL AC HCF 1000 FT | 12 AWG 3C SOL | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
Aplicación y características
El cable tipo AC Southwire Duraclad® es adecuado para usar de la siguiente manera:
• Distribución de energía para circuitos derivados y acometida en edificios comerciales, industriales, institucionales y residenciales multifamiliares
• Jalado o empotrado en yeso
• Instalaciones ocultas o expuestas
• Solo en lugares secos
• Espacios de manejo de aire ambiental conforme a NEC 300.22 (C)
• Instalación en charola portacables y canalizaciones aprobadas
• Bajo pisos elevados para conductores y cables de equipos de tecnología de la información conforme a NEC Article 645
• Los conductores están envueltos individualmente con un recubrimiento de papel resistente a la humedad y retardante a la flama
• Tipo THHN/THWN clasificado 90ºC seco
• Se requieren bushings anti-cortocircuito
El cable tipo AC Southwire Duraclad® cumple o supera los siguientes requisitos:
• Información de la Guía de Productos en Línea UL - Cable de Núcleo Metálico (PJAZ) ( www.ul.com )
• Especificación Federal A-A59544 (anteriormente J-C-30B)
• NFPA 70 (Código Eléctrico Nacional), Article 320
• Listado para uso en Sistemas de Sellado de Penetración a Prueba de Fuego UL de 1, 2 y 3 Horas
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B800 8000 Series Aluminum Alloy Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 4 Armored Cables
- RoHS-2 (European Directive 2011/65/EU)
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
