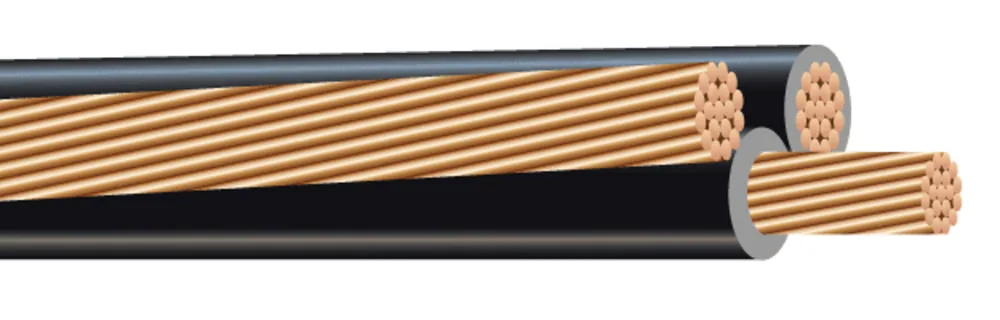

ACOMETIDA AÉREA TRIPLEX CU XLP
- Núm. Southwire
- OCC10
Conductores de cobre con aislamiento de polietileno reticulado.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (14) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 33 | 6 AWG6 AWG | 77 | 451.14 | 57814.70 | 271403 | 11071825 |
| 33 | 4 AWG4 AWG | 77 | 451.14 | 68017.28 | 374556 | 11073402 |
| 33 | 2 AWG2 AWG | 77 | 451.14 | 80520.46 | 585871 | 11077525 |
| 33 | 2/0 AWG2/0 AWG | 1919 | 601.52 | 113628.86 | 13181961 | 11080918 |
Números de parte en esta familia (14)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 6 AWG (1) | ||||
| 11071825 | 6-7 CU 600VOH TX FUTURA/XLPE 1300 FT 6-7 CU 600VOH TX FUTURA/XLPE 1300 FT | 6 AWG 3C 7 STR | CARRETE DE 1300 FT | |
| 4 AWG (5) | ||||
| 11075906 | 4-7 CU 600VOH TX CASLON/XLPE 1000 FT 4-7 CU 600VOH TX CASLON/XLPE 1000 FT | 4 AWG 3C 7 STR | CARRETE DE 1000 FT | |
| 11075914 | 4-7 CU 600VOH TX CASLON/XLPE 1500 FT 4-7 CU 600VOH TX CASLON/XLPE 1500 FT | 4 AWG 3C 7 STR | CARRETE DE 1500 FT | |
| 11075926 | 4-7 CU 600VOH TX CASLON/XLPE 2000 FT 4-7 CU 600VOH TX CASLON/XLPE 2000 FT | 4 AWG 3C 7 STR | CARRETE DE 2000 FT | |
| 50565125 | 4-7 CU 600VOH TX CASLON/XLPE 26 IN. DISPOSICIÓN DE EMPALMES - NATIONAL GRID 9302001 1000 FT 4-7 CU 600VOH TX CASLON/XLPE 26 IN. SPL LAY - NATIONAL GRID 9302001 1000 FT | 4 AWG 3C 7 STR | CARRETE DE 1000 FT | |
| 11073402 | 4 AWG 7 CONDUCTORES CU 600VOH TX NONPAREIL/XLPE 300 FT 4-7 CU 600VOH TX NONPAREIL/XLPE 300 FT | 4 AWG 3C 7 STR | ROLLO DE 300 FT | |
| 2 AWG (7) | ||||
| 11078301 | 2-7 CU 600VOH TX CENTURY/XLPE 1000 FT 2-7 CU 600VOH TX CENTURY/XLPE 1000 FT | 2 AWG 3C 7 STR | CARRETE DE 1000 FT | |
| 11078322 | 2-7 CU 600VOH TX CENTURY/XLPE 1000 FT 2-7 CU 600VOH TX CENTURY/XLPE 1000 FT | 2 AWG 3C 7 STR | CARRETE DE 1000 FT | |
| 11078321 | 2-7 CU 600VOH TX CENTURY/XLPE 400 FT 2-7 CU 600VOH TX CENTURY/XLPE 400 FT | 2 AWG 3C 7 STR | CARRETE DE 400 FT | |
| 11077525 | 2-7 CU 600VOH TX PRIMER/XLPE 120 FT 2-7 CU 600VOH TX PRIMER/XLPE 120 FT | 2 AWG 3C 7 STR | ROLLO DE 120 FT | |
| 11077526 | 2-7 CU 600VOH TX PRIMER/XLPE 500 FT 2-7 CU 600VOH TX PRIMER/XLPE 500 FT | 2 AWG 3C 7 STR | CARRETE DE 500 FT | |
| 11077527 | 2-7 CU 600VOH TX PRIMER/XLPE 500 FT 2-7 CU 600VOH TX PRIMER/XLPE 500 FT | 2 AWG 3C 7 STR | CARRETE DE 500 FT | |
| 61541825 | 2-7 CU 600VOH XLPE TX/1/0-7 CU NEUTRAL 42 IN. SPL LAY - NATIONAL GRID 9307609 1000 FT 2-7 CU 600VOH XLPE TX/1/0-7 CU NEUTRAL 42 IN. SPL LAY - NATIONAL GRID 9307609 1000 FT | 2 AWG 3C 7 STR | CARRETE DE 1000 FT | |
| 2/0 AWG (1) | ||||
| 11080918 | 2/0 AWG 19 HILOS CU 600VOH TX DORIC/XLPE 1000 FT 2/0-19 CU 600VOH TX DORIC/XLPE 1000 FT | 2/0 AWG 3C 19 STR | CARRETE DE 1000 FT | |
Aplicación y características
Se utiliza principalmente para aplicaciones de acometida aérea de 120 voltios, tales como alumbrado público, alumbrado exterior y acometida temporal para construcción. Para usar a voltajes de 600 voltios fase a fase o menos y a temperaturas de conductor no mayores a 90°C para conductores aislados con polietileno reticulado (XLP).
Normas y referencias
- ASTM B1 Hard-Drawn Copper
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ICEA S-76-474 Standard for Neutral-Supported Power Cable Assemblies with Weather-Resistant Extruded Insulation Rated 600V
