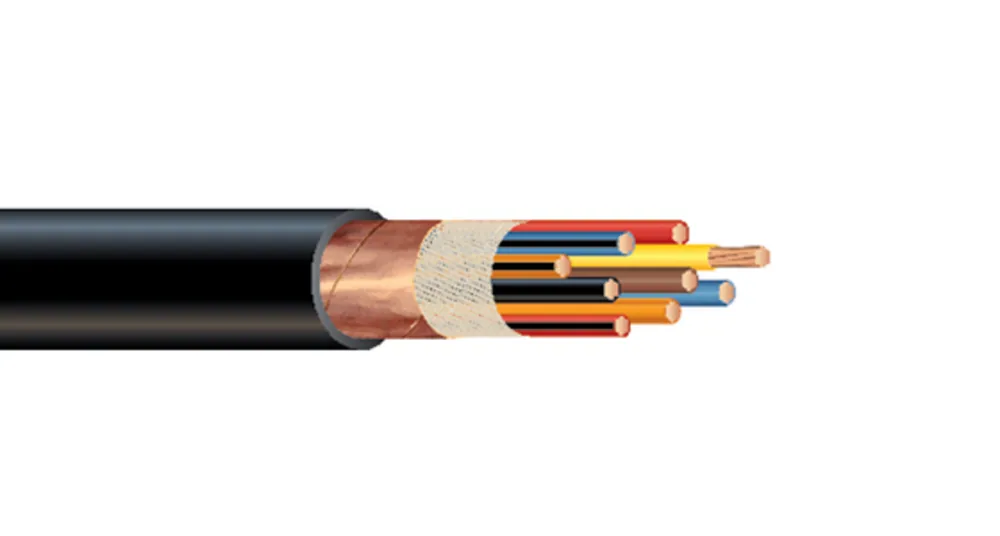

CABLE DE CONTROL BLINDADO CU PE/PVC
- Núm. Southwire
- SUBSTN28
Cable de control de 600 voltios con conductores de cobre, aislamiento de polietileno y policloruro de vinilo (PE/PVC), blindado, chaqueta de policloruro de vinilo (PVC), identificación de conductores de cable de control Método 1 Tabla 1. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (24) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 1212 | 14 AWG14 AWG | 77 | 200.51 | 70617.95 | 340506 | 61896901 |
| 22 | 10 AWG10 AWG | 77 | 200.51 | 47212.00 | 159236 | 60676801 |
| 33 | 10 AWG10 AWG | 77 | 200.51 | 50012.72 | 201299 | 61916202 |
| 55 | 10 AWG10 AWG | 77 | 200.51 | 62815.96 | 309460 | 60676901 |
| 77 | 10 AWG10 AWG | 77 | 200.51 | 68117.31 | 398592 | 62229601 |
| 88 | 10 AWG10 AWG | 77 | 200.51 | 81220.63 | 506753 | 66247201 |
| 99 | 10 AWG10 AWG | 77 | 200.51 | 78920.05 | 506753 | 60677001 |
| 1212 | 10 AWG10 AWG | 77 | 200.51 | 92823.59 | 6831016 | 60677101 |
Números de parte en esta familia (24)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 12 conductores (1) | |||||
| 61896901 | 14 AWG 7 HILOS 12 CONDUCTORES CU PE/PVC E1 CUHLSHD CORDÓN RIP NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 12/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2500 FT | |
| 10 AWG · 2 conductores (4) | |||||
| 60676801 | 10-7 2/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 1000 FT | |
| 60676804 | 10-7 2/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 1500 FT | |
| 60676803 | 10-7 2/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 2500 FT | |
| 60676802 | 10-7 2/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 5000 FT | |
| 10 AWG · 3 conductores (3) | |||||
| 61916224 | 10-7 3/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 3/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 2500 FT | |
| 61916202 | 10-7 3/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 3/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 3000 FT | |
| 61916225 | 10-7 3/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 3/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 5000 FT | |
| 10 AWG · 5 conductores (6) | |||||
| 60676901 | 10-7 5/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/NATURAL | CARRETE DE 1000 FT | |
| 66249502 | 10-7 5 CONDUCTORES CU PE/PVC E1 CULCT CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU PE/PVC E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/NATURAL | CARRETE DE 1000 FT | |
| 60676904 | 10-7 5/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/NATURAL | CARRETE DE 1500 FT | |
| 60676903 | 10-7 5/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/NATURAL | CARRETE DE 2500 FT | |
| 60676902 | 10-7 5/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/NATURAL | CARRETE DE 5000 FT | |
| 66249501 | 10-7 5 CONDUCTORES CU PE/PVC E1 CULCT CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU PE/PVC E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/NATURAL | CARRETE DE 5000 FT | |
| 10 AWG · 7 conductores (1) | |||||
| 62229601 | 10-7 7/C CU PE/PVC E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 7/C CU PE/PVC E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO | CARRETE DE 1000 FT | |
| 10 AWG · 8 conductores (1) | |||||
| 66247201 | 10-7 8 CONDUCTORES CU PE/PVC E1 16DW CULCT CORDÓN DE RASGADO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 8/C CU PE/PVC E1 16DW CULCT RIP CORD BLACK PVC JKT 600V SUBSTATIONWIRE | 10 AWG 8C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/RAYA BLANCO-NEGRO/RAYA ROJO-NEGRO | CARRETE DE 5000 FT | |
| 10 AWG · 9 conductores (3) | |||||
| 60677001 | 10-7 9/C CU PE/PVC Ninguno CUHLSHD CORDÓN CON RASGADURA NEGRO CUBIERTA PVC 600V CABLE SUBESTACIÓN 10-7 9/C CU PE/PVC None CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 1000 FT | |
| 60677003 | 10-7 9/C CU PE/PVC Ninguno CUHLSHD CORDÓN CON RASGADURA NEGRO CUBIERTA PVC 600V CABLE SUBESTACIÓN 10-7 9/C CU PE/PVC None CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 2500 FT | |
| 60677002 | 10-7 9/C CU PE/PVC Ninguno CUHLSHD CORDÓN CON RASGADURA NEGRO CUBIERTA PVC 600V CABLE SUBESTACIÓN 10-7 9/C CU PE/PVC None CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 5000 FT | |
| 10 AWG · 12 conductores (5) | |||||
| 60677101 | 10-7 12/C CU PE/PVC CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 12/C CU PE/PVC CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 1000 FT | |
| 60677104 | 10-7 12/C CU PE/PVC CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 12/C CU PE/PVC CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 1500 FT | |
| 60677103 | 10-7 12/C CU PE/PVC CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 12/C CU PE/PVC CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2500 FT | |
| 60677102 | 10-7 12/C CU PE/PVC CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 12/C CU PE/PVC CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 5000 FT | |
| 66249201 | 10-7 12/C CU PE/PVC E1 CULCT CORDÓN DIVISOR NEGRO CUBIERTA PVC 600V CABLE PARA SUBESTACIÓN 10-7 12/C CU PE/PVC E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 5000 FT | |
Aplicación y características
Los cables de control de 600V de Southwire están diseñados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables pueden funcionar continuamente a temperaturas de conductor no superiores a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Solo las construcciones certificadas por UL con 3 o más conductores están listadas para recorridos expuestos (TC-ER) conforme a NEC 336.10.
Normas y referencias
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
- VW-1 (Vertical-Wire) Flame Test
