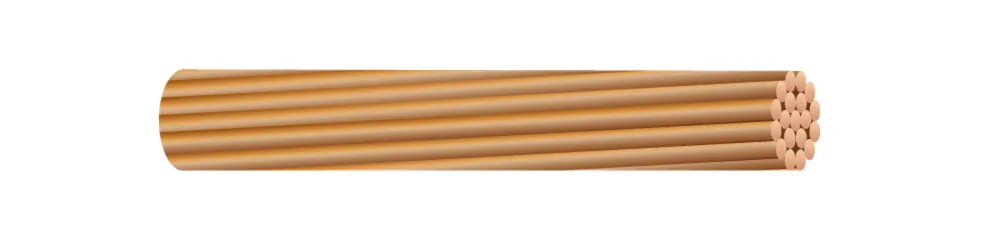

HILO PORTANTE PARA SISTEMAS DE CATENARIA AÉREA CU ESTIRADO EN SEMIDURO
- Núm. Southwire
- SPEC48304
Hilo portante para sistemas de transporte
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Clase de Cableado | Hebras del Conductor | Cmil Cond. (cmils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|
| 4 AWG4 AWG | A BA B | 77 | 41740.026.93 | 0.2320.59 | 129192 | 0.2620.39 | 10675727 |
| 2 AWG2 AWG | A BA B | 77 | 66360.042.81 | 0.2920.74 | 205305 | 0.1650.25 | 10687207 |
| 3/0 AWG3/0 AWG | A AAA AA | 77 | 167800.0108.26 | 0.4641.18 | 518771 | 0.0650.10 | 10702907 |
| 4/0 AWG4/0 AWG | BB | 1919 | 211600.0136.52 | 0.5281.34 | 653972 | 0.0520.08 | 13518625 |
| 6 MILS6 MILS | SolidSolid | SolidSolid | 26240.016.93 | 0.1620.41 | 81121 | 0.4170.62 | 10639337 |
Números de parte en esta familia (5)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 10675727 | 4-7 MHD CU CONV 3.47" LH 100 FT 4-7 MHD CU CONV 3.47" LH 100 FT | 4 AWG 0C 7S | ROLLO DE 100 FT | |
| 10687207 | CONDUCTOR #2 AWG 7 HILOS CU EXTRA ALTA DENSIDAD 4.38" CARRETE IZQUIERDO 50 LBS 2-7 MHD CU CONV 4.38" LH 50 LB | 2 AWG 0C 7S | ROLLO DE 50 LB | |
| 10702907 | 3/0-7 MHD CU CONV 6.97" LH 600 LB 3/0-7 MHD CU CONV 6.97" LH 600 LB | 3/0 AWG 0C 7S | CARRETE DE 600 LB | |
| 13518625 | 4/0-19 MHD CU CONV 7.17" LH 653 LB 4/0-19 MHD CU CONV 7.17" LH 653 LB | 4/0 AWG 0C 19S | CARRETE DE 653 LB | |
| 10639337 | 161.98 MILS (6 AWG SÓLIDO) CU MHD 600 LB 161.98 MILS (6 AWG SOL) CU MHD 600 LB | 161.98 MILS 0C | CARRETE DE 600 LB |
Aplicación y características
Para uso en aplicaciones de tranvía y ferrocarril de alta velocidad como soportes para alambre de contacto y alambres de caída en sistemas de catenaria aérea. El alambre mensajero de Southwire está diseñado para larga vida de servicio con la capacidad de mantener resistencia robusta a través del desempeño sostenido.
• Cobre puro
• Flexible al viento y vibración
• Soporte duradero y confiable
• Mecánicamente robusto
• Alta resistencia a la tensión y carga de rotura
• Cumple con RoHS/Proposición 65
Normas y referencias
- ASTM B2 Medium-Hard Drawn Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B787 19 Wire Combination Unilay-Stranded Copper Conductors
