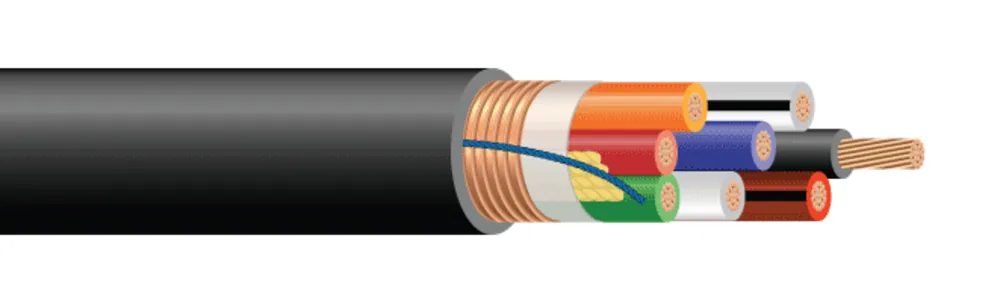

CABLE DE CONTROL BLINDADO CU FRXLPE PVC
- Núm. Southwire
- SUBSTN25
Cable de control de 600 voltios con conductores de cobre, aislamiento de polietileno reticulado retardante de flama (FR-XLPE), blindado, chaqueta de policloruro de vinilo (PVC), identificación de conductores de cable de control Método 1 Tabla 2. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (53) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 44 | 14 AWG14 AWG | 77 | 300.76 | 49812.67 | 169251 | 61880825 |
| 77 | 14 AWG14 AWG | 77 | 300.76 | 60415.36 | 249371 | 61880925 |
| 1212 | 14 AWG14 AWG | 77 | 300.76 | 75519.18 | 366545 | 61881025 |
| 1919 | 14 AWG14 AWG | 77 | 300.76 | 91023.11 | 550818 | 61881125 |
| 33 | 12 AWG12 AWG | 77 | 300.76 | 44811.40 | 164244 | 66258001 |
| 44 | 12 AWG12 AWG | 77 | 300.76 | 57114.51 | 193287 | 61881325 |
| 77 | 12 AWG12 AWG | 77 | 300.76 | 65716.70 | 318473 | 61881425 |
| 1212 | 12 AWG12 AWG | 77 | 300.76 | 90422.98 | 557828 | 61961101 |
| 22 | 10 AWG10 AWG | 77 | 300.76 | 47212.00 | 158235 | 60675801 |
| 33 | 10 AWG10 AWG | 77 | 300.76 | 50012.72 | 204303 | 60410701 |
| 44 | 10 AWG10 AWG | 77 | 300.76 | 65316.60 | 315469 | 60409101 |
| 55 | 10 AWG10 AWG | 77 | 300.76 | 62815.96 | 323481 | 61954701 |
| 77 | 10 AWG10 AWG | 77 | 300.76 | 67717.20 | 405603 | 61893301 |
| 88 | 10 AWG10 AWG | 77 | 300.76 | 73618.70 | 457681 | 62330501 |
| 99 | 10 AWG10 AWG | 77 | 300.76 | 78920.05 | 509758 | 60676001 |
| 1212 | 10 AWG10 AWG | 77 | 300.76 | 98224.95 | 7011043 | 61961802 |
Números de parte en esta familia (53)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 4 conductores (1) | |||||
| 61880825 | 14 AWG 7 HILOS 4 CONDUCTORES CU E1 CULCT CUERDA DESGARRABLE CUBIERTA PVC NEGRA 600V CABLE DE SUBESTACIÓN 14-7 4/C CU E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 5000 FT | |
| 14 AWG · 7 conductores (2) | |||||
| 62366401 | 14-7 7 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 7/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | 1640 FT ROLLO | |
| 61880925 | 14 AWG 7 CONDUCTORES CU XHHW E1 CULCT CORDÓN DESLIZABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 14-7 7/C CU XHHW E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 2500 FT | |
| 14 AWG · 12 conductores (1) | |||||
| 61881025 | 14 AWG 7 HILOS 12 CONDUCTORES CU E1 CULCT CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 12/C CU E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 12C 7S | CARRETE DE 2500 FT | ||
| 14 AWG · 19 conductores (1) | |||||
| 61881125 | 14-7 19 CONDUCTORES CU XHHW E1 CULCT CORDÓN RASGABLE NEGRO CUBIERTA PVC 600V CABLE SUBESTACIÓN 14-7 19/C CU XHHW E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 19C 7S | CARRETE DE 2500 FT | ||
| 12 AWG · 3 conductores (3) | |||||
| 66258001 | 12-7 3 CONDUCTORES CU XHHW CUHLSHD CORDÓN RASGABLE CUBIERTA NEGRO PVC 600V CABLE DE SUBESTACIÓN 12-7 3/C CU XHHW CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE DE 1000 FT | |
| 66258002 | 12-7 3 CONDUCTORES CU XHHW CUHLSHD CORDÓN RASGABLE CUBIERTA NEGRO PVC 600V CABLE DE SUBESTACIÓN 12-7 3/C CU XHHW CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE DE 2500 FT | |
| 66258003 | 12-7 3 CONDUCTORES CU XHHW CUHLSHD CORDÓN RASGABLE CUBIERTA NEGRO PVC 600V CABLE DE SUBESTACIÓN 12-7 3/C CU XHHW CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE DE 5000 FT | |
| 12 AWG · 4 conductores (2) | |||||
| 61892805 | 12-7 4 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 4/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 500 FT | |
| 61881325 | 12-7 CU 4 CONDUCTORES FR-XLPE M1E1 CU LCSHLD CORDÓN DESGARRABLE FORRO PVC NEGRO 600V CABLE SUBESTACIÓN 12-7 CU 4/C FR-XLPE M1E1 CU LCSHLD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 5000 FT | |
| 12 AWG · 7 conductores (3) | |||||
| 61892905 | 12-7 7 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 7/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 500 FT | |
| 61892902 | 12-7 7 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 7/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 5000 FT | |
| 61881425 | 12-7 CU 7 CONDUCTORES FR-XLPE M1E1 CU LCSHLD CORDÓN DESGARRABLE FORRO PVC NEGRO 600V CABLE SUBESTACIÓN 12-7 CU 7/C FR-XLPE M1E1 CU LCSHLD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 2500 FT | |
| 12 AWG · 12 conductores (4) | |||||
| 62445702 | CABLE PARA SUBESTACIÓN 12 AWG 12 CONDUCTORES CU XHHW CULCT CON CORDÓN DE DESGARRE CUBIERTA PVC NEGRA 600V 12-7 12/C CU XHHW CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 12C 7S | NEGRO/ROJO/NARANJA/AZUL/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 4100 FT | |
| 62445701 | CABLE PARA SUBESTACIÓN 12 AWG 12 CONDUCTORES CU XHHW CULCT CON CORDÓN DE DESGARRE CUBIERTA PVC NEGRA 600V 12-7 12/C CU XHHW CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 12C 7S | NEGRO/ROJO/NARANJA/AZUL/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 5000 FT | |
| 61961102 | 12-7 12/C CU FR-XLPE E1 CULCT RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 12/C CU FR-XLPE E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 1500 FT | |
| 61961101 | 12-7 12/C CU FR-XLPE E1 CULCT RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 12/C CU FR-XLPE E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2500 FT | |
| 10 AWG · 2 conductores (6) | |||||
| 62068001 | 10 AWG 7 HILOS 2 CONDUCTORES CU FR-XLPE E2 CUHLSHD CORDÓN RIP NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU FR-XLPE E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 2000 FT | |
| 62938301 | 10-7 2 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN RASGABLE CUBIERTA PVC NEGRA 600V CABLE DE SUBESTACIÓN 10-7 2/C CU FR-XLPE E2 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 2500 FT | |
| 60675801 | 10-7 2/C CU XHHW E1 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU XHHW E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 1000 FT | |
| 60675803 | 10-7 2/C CU XHHW E1 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU XHHW E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 2500 FT | |
| 60675802 | 10-7 2/C CU XHHW E1 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU XHHW E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 5000 FT | |
| 61881525 | 10 AWG 7 CONDUCTORES 2 CONDUCTORES CU XHHW E1 CULCT CORDÓN DESLIZABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 10-7 2/C CU XHHW E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 5000 FT | |
| 10 AWG · 3 conductores (5) | |||||
| 60410702 | 10-7 3/C CU XHHW E2 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 3/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE DE 1000 FT | |
| 60410701 | 10-7 3/C CU XHHW E2 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 3/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE DE 2000 FT | |
| 60410703 | 10-7 3/C CU XHHW E2 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 3/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE DE 5000 FT | |
| 61893101 | 10-7 3 CONDUCTORES CU XHHW E1 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 3/C CU XHHW E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 2500 FT | |
| 61893102 | 10-7 3 CONDUCTORES CU XHHW E1 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 3/C CU XHHW E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 5000 FT | |
| 10 AWG · 4 conductores (7) | |||||
| 61893202 | 10-7 4 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 2000 FT | |
| 61893201 | 10-7 4 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 2500 FT | |
| 60409101 | 10-7 4 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN RASGABLE CUBIERTA PVC NEGRA 600V CABLE DE SUBESTACIÓN 10-7 4/C CU FR-XLPE E2 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE 3100 FT | |
| 60409102 | 10-7 4 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN RASGABLE CUBIERTA PVC NEGRA 600V CABLE DE SUBESTACIÓN 10-7 4/C CU FR-XLPE E2 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE 3700 FT | |
| 61893203 | 10-7 4 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 5000 FT | |
| 62859001 | 10-7 4/C CU XHHW M1E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW M1E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 2500 FT | |
| 61881625 | 10 AWG 7 CONDUCTORES 4 CONDUCTORES CU XHHW E1 CULCT CORDÓN DESLIZABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 5000 FT | |
| 10 AWG · 5 conductores (6) | |||||
| 62850701 | 10-7 5/C CU XHHW M1E2 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU XHHW M1E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE DE 2500 FT | |
| 62938101 | 10-7 5 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN RASGABLE CUBIERTA PVC NEGRA 600V CABLE DE SUBESTACIÓN 10-7 5/C CU FR-XLPE E2 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE DE 2500 FT | |
| 61961302 | 10 AWG 7 CONDUCTORES 5 CONDUCTORES CU XHHW E1 CULCT CORDÓN DESLIZABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 10-7 5/C CU XHHW E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 1000 FT | |
| 61954701 | 10-7 5/C CU XHHW M1E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU XHHW M1E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 2500 FT | |
| 61954702 | 10-7 5/C CU XHHW M1E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU XHHW M1E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 5000 FT | |
| 61961325 | 10 AWG 7 CONDUCTORES 5 CONDUCTORES CU XHHW E1 CULCT CORDÓN DESLIZABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 10-7 5/C CU XHHW E1 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 5000 FT | |
| 10 AWG · 7 conductores (3) | |||||
| 61893301 | 10-7 7 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 7/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 2500 FT | |
| 62858701 | 10-7 7/C CU XHHW M1E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 7/C CU XHHW M1E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 2500 FT | |
| 62858702 | 10-7 7/C CU XHHW M1E1 CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 7/C CU XHHW M1E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 5000 FT | |
| 10 AWG · 8 conductores (1) | |||||
| 62330501 | 10-7 8 CONDUCTORES CU XHHW E2 CUHLSHD CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 8/C CU XHHW E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 8C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/RAYA ROJO-NEGRO/RAYA AZUL-NEGRO | CARRETE DE 2000 FT | |
| 10 AWG · 9 conductores (4) | |||||
| 62937901 | 10-7 9 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN RASGABLE CUBIERTA PVC NEGRA 600V CABLE DE SUBESTACIÓN 10-7 9/C CU FR-XLPE E2 CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE DE 2500 FT | |
| 60676001 | 10-7 9/C CU XHHW E1 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 9/C CU XHHW E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 1000 FT | |
| 60676003 | 10-7 9/C CU XHHW E1 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 9/C CU XHHW E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 2500 FT | |
| 60676002 | 10-7 9/C CU XHHW E1 CUHLSHD CORDÓN DE RASGUÑO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 9/C CU XHHW E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 5000 FT | |
| 10 AWG · 12 conductores (4) | |||||
| 62850101 | 10 AWG 7 HILOS 12 CONDUCTORES CU XHHW M1E2 CUHLSHD CORDÓN RIP NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 12/C CU XHHW M1E2 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 2500 FT | |
| 61961802 | 10-7 12 CONDUCTORES CU FR-XLPE CULCT CORDÓN RASGABLE NEGRO CUBIERTA PVC 600V CABLE SUBESTACIÓN 10-7 12/C CU FR-XLPE CULCT RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 1000 FT | |
| 62858101 | 10 AWG 7 HILOS 12 CONDUCTORES CU XHHW M1E1 CUHLSHD CORDÓN RIP NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 12/C CU XHHW M1E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2500 FT | |
| 62858102 | 10 AWG 7 HILOS 12 CONDUCTORES CU XHHW M1E1 CUHLSHD CORDÓN RIP NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 12/C CU XHHW M1E1 CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 5000 FT | |
Aplicación y características
Los cables de control 600 Volt de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, conductos, canales, charolas portacables, enterramiento directo, acometidas aéreas soportadas por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Las construcciones clasificadas por UL pueden ser usadas en lugares peligrosos Clase I, II, y III, División 2 según NEC Artículos 501 y 502. Solo las construcciones clasificadas por UL con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10.
Normas y referencias
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
- VW-1 (Vertical-Wire) Flame Test
