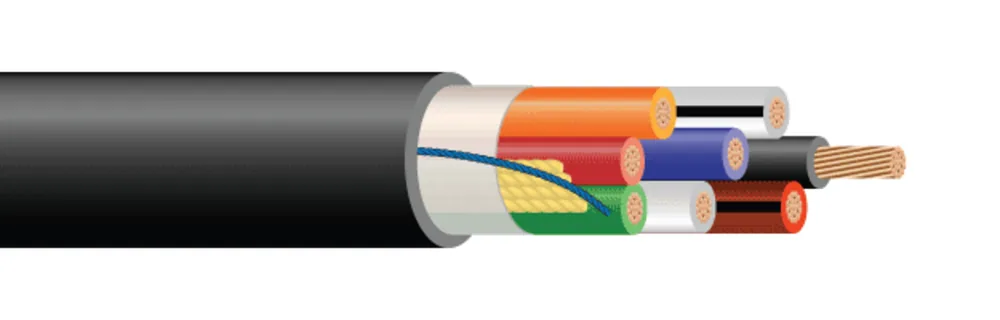

CABLE DE CONTROL CU FRXLPE PVC
- Núm. Southwire
- SUBSTN27
Cable de control de 600 voltios con conductores de cobre, aislamiento de polietileno reticulado retardante de flama (FR-XLPE), chaqueta de policloruro de vinilo (PVC), identificación de conductores de cable de control Método 1 Tabla 1. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (36) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 33 | 14 AWG14 AWG | 77 | 300.76 | 3909.91 | 96143 | 61879101 |
| 44 | 14 AWG14 AWG | 77 | 300.76 | 42410.77 | 113168 | 62409701 |
| 1212 | 14 AWG14 AWG | 77 | 300.76 | 69217.58 | 307457 | 62409601 |
| 1919 | 14 AWG14 AWG | 77 | 300.76 | 80520.46 | 455678 | 66263301 |
| 33 | 12 AWG12 AWG | 77 | 300.76 | 42810.89 | 122182 | 61948801 |
| 44 | 12 AWG12 AWG | 77 | 300.76 | 46711.88 | 153228 | 60761301 |
| 77 | 12 AWG12 AWG | 77 | 300.76 | 58914.97 | 262390 | 60761501 |
| 22 | 10 AWG10 AWG | 77 | 300.76 | 45211.49 | 125186 | 61908601 |
| 44 | 10 AWG10 AWG | 77 | 300.76 | 55714.16 | 229340 | 61888801 |
| 55 | 10 AWG10 AWG | 77 | 300.76 | 59115.02 | 282420 | 61909001 |
| 77 | 10 AWG10 AWG | 77 | 300.76 | 65716.69 | 365543 | 61908901 |
| 99 | 10 AWG10 AWG | 77 | 300.76 | 78920.05 | 524781 | 66265501 |
| 1212 | 10 AWG10 AWG | 77 | 300.76 | 90823.08 | 634944 | 60667601 |
| 1919 | 10 AWG10 AWG | 77 | 300.76 | 107727.37 | 10261527 | 66265201 |
| 33 | 2 AWG2 AWG | 77 | 451.14 | 98625.06 | 8861319 | 61952401 |
Números de parte en esta familia (36)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 3 conductores (1) | |||||
| 61879101 | 14-7 3 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 3/C CU XHHW E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 2500 FT | |
| 14 AWG · 4 conductores (2) | |||||
| 62409702 | 14-7 4 CONDUCTORES CU XHHW CORDÓN DE DESGARRE FORRO PVC NEGRO 600V CABLE DE SUBESTACIÓN 14-7 4/C CU XHHW RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 4C 7 STR | NEGRO/ROJO/NARANJA/AZUL | CARRETE DE 500 FT | |
| 62409701 | 14-7 4 CONDUCTORES CU XHHW CORDÓN DE DESGARRE FORRO PVC NEGRO 600V CABLE DE SUBESTACIÓN 14-7 4/C CU XHHW RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 4C 7 STR | NEGRO/ROJO/NARANJA/AZUL | CARRETE DE 2500 FT | |
| 14 AWG · 12 conductores (3) | |||||
| 62409603 | 14-7 12/C CU XHHW CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 14-7 12/C CU XHHW RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 12C 7S | NEGRO/ROJO/NARANJA/AZUL/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 500 FT | |
| 62409602 | 14-7 12/C CU XHHW CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 14-7 12/C CU XHHW RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 12C 7S | NEGRO/ROJO/NARANJA/AZUL/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 2000 FT | |
| 62409601 | 14-7 12/C CU XHHW CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 14-7 12/C CU XHHW RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 12C 7S | NEGRO/ROJO/NARANJA/AZUL/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 2500 FT | |
| 14 AWG · 19 conductores (1) | |||||
| 66263301 | 14-7 19/C CU XHHW E2 RIP CORD NEGRO CUBIERTA PVC 600V CABLE PARA SUBESTACIÓN 14-7 19/C CU XHHW E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 19C 7S | -/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPE | CARRETE DE 500 FT | |
| 12 AWG · 3 conductores (1) | |||||
| 61948801 | 12-7 3 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 3/C CU XHHW E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 3C 7S | NEGRO/BLANCO/ROJO | CARRETE DE 2500 FT | |
| 12 AWG · 4 conductores (6) | |||||
| 60761301 | 12-7 4 CONDUCTORES CU XLP E2 CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 12-7 4/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 500 FT | |
| 60761303 | 12-7 4 CONDUCTORES CU XLP E2 CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 12-7 4/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 1000 FT | |
| 60761302 | 12-7 4 CONDUCTORES CU XLP E2 CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 12-7 4/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 5000 FT | |
| 60765001 | 12-7 4 CONDUCTORES CU XLP E2 CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 12-7 4/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 2500 FT | |
| 60765002 | 12-7 4 CONDUCTORES CU XLP E2 CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 12-7 4/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 5000 FT | |
| 61948901 | 12-7 4 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 4/C CU XHHW E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 2500 FT | |
| 12 AWG · 7 conductores (2) | |||||
| 60761501 | 12-7 7 CONDUCTORES CU XLP E2 CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 12-7 7/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 1000 FT | |
| 60761502 | 12-7 7 CONDUCTORES CU XLP E2 CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 12-7 7/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 5000 FT | |
| 10 AWG · 2 conductores (1) | |||||
| 61908601 | 10 AWG 7 HILOS 2 CONDUCTORES CU FR-XLPE E2 CORDÓN DE RASGADO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU FR-XLPE E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 1000 FT | |
| 10 AWG · 4 conductores (6) | |||||
| 61888802 | 10-7 4 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 1000 FT | |
| 61888801 | 10-7 4 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 2500 FT | |
| 66265701 | 10-7 4 CONDUCTORES CU XHHW E2 16DW CUHLSHD CORDÓN DE RASGADO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E2 16DW CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATIONWIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 2500 FT | |
| 61908801 | 10-7 4 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
| 61908802 | 10-7 4 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 2500 FT | |
| 61908803 | 10-7 4 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 4/C CU XHHW E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 5000 FT | |
| 10 AWG · 5 conductores (2) | |||||
| 62842401 | 10-7 5 CONDUCTORES CU XLP E2 CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 10-7 5/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE DE 2500 FT | |
| 61909001 | 10-7 5 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 5/C CU XHHW E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 1000 FT | |
| 10 AWG · 7 conductores (3) | |||||
| 61908901 | 10-7 7 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 7/C CU XHHW E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 1000 FT | |
| 61908902 | 10-7 7 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 7/C CU XHHW E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 5000 FT | |
| 62842801 | 10-7 7 CONDUCTORES CU XHHW CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 7/C CU XHHW E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 2500 FT | |
| 10 AWG · 9 conductores (1) | |||||
| 66265501 | 10-7 9 CONDUCTORES CU XHHW M1E2 16DW CUHLSHD RIP CORD NEGRO CUBIERTA PVC 600V CABLE SUBESTACIÓN 10-7 9/C CU XHHW M1E2 16DW CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE DE 2500 FT | |
| 10 AWG · 12 conductores (2) | |||||
| 60764702 | 10-7 12 CONDUCTORES CU XLP CORDÓN DE DESGARRE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 12/C CU XLP E2 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 5000 FT | |
| 60667601 | 10-7 12/C CU XHHW CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE SUBESTACIÓN 10-7 12/C CU XHHW RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 5000 FT | |
| 10 AWG · 19 conductores (1) | |||||
| 66265201 | 10-7 19/C CU XHHW M1E2 16DW CUHLSHD CORDÓN RASGABLE NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 19/C CU XHHW M1E2 16DW CUHLSHD RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 19C 7S | -/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPE | CARRETE DE 2500 FT | |
| 2 AWG · 3 conductores (4) | |||||
| 61952401 | CABLE PARA SUBESTACIÓN 2 AWG 3 CONDUCTORES 7 HILOS CU FR-XLPE E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 2-7 3/C CU FR-XLPE E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 2 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 1000 FT | |
| 61952404 | CABLE PARA SUBESTACIÓN 2 AWG 3 CONDUCTORES 7 HILOS CU FR-XLPE E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 2-7 3/C CU FR-XLPE E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 2 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 1500 FT | |
| 61952402 | CABLE PARA SUBESTACIÓN 2 AWG 3 CONDUCTORES 7 HILOS CU FR-XLPE E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 2-7 3/C CU FR-XLPE E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 2 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 2500 FT | |
| 61952403 | CABLE PARA SUBESTACIÓN 2 AWG 3 CONDUCTORES 7 HILOS CU FR-XLPE E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 2-7 3/C CU FR-XLPE E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 2 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 5000 FT | |
Aplicación y características
Los cables de control 600 Volt de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, conductos, canales, charolas portacables, enterramiento directo, acometidas aéreas soportadas por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Las construcciones clasificadas por UL pueden ser usadas en lugares peligrosos Clase I, II, y III, División 2 según NEC Artículos 501 y 502. Solo las construcciones clasificadas por UL con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10.
Normas y referencias
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 1
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
- VW-1 (Vertical-Wire) Flame Test
