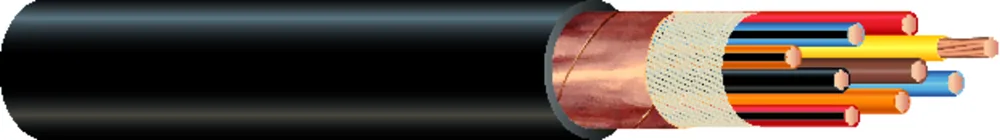

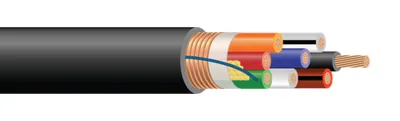

CABLE DE CONTROL BLINDADO CU FRXLPE CPE-TP
- Núm. Southwire
- SUBSTN24
Cable de control de 600 voltios con conductores de cobre, aislamiento de polietileno reticulado retardante de flama (FR-XLPE), blindado, chaqueta de polietileno clorado (CPE), identificación de conductores de cable de control Método 1 Tabla 1. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (34) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 22 | 12 AWG12 AWG | 77 | 300.76 | 45611.59 | 141209 | 60368901 |
| 44 | 12 AWG12 AWG | 77 | 300.76 | 59515.13 | 231344 | 60369102 |
| 55 | 12 AWG12 AWG | 77 | 300.76 | 63916.24 | 266396 | 60369201 |
| 77 | 12 AWG12 AWG | 77 | 300.76 | 60915.48 | 294437 | 61930701 |
| 99 | 12 AWG12 AWG | 77 | 300.76 | 77819.78 | 412613 | 60369702 |
| 1212 | 12 AWG12 AWG | 77 | 300.76 | 90422.98 | 549816 | 60369902 |
| 22 | 10 AWG10 AWG | 77 | 300.76 | 58014.74 | 204303 | 62294602 |
| 44 | 10 AWG10 AWG | 77 | 300.76 | 65316.60 | 303451 | 62294301 |
| 55 | 10 AWG10 AWG | 77 | 300.76 | 70417.89 | 352525 | 66221601 |
| 77 | 10 AWG10 AWG | 77 | 300.76 | 68117.31 | 405603 | 61931001 |
| 1212 | 10 AWG10 AWG | 77 | 300.76 | 100425.52 | 7441107 | 66221701 |
Números de parte en esta familia (34)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (5) | |||||
| 60368904 | 12-7 2/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 2/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 1000 FT | |
| 60368903 | 12-7 2/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 2/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 1200 FT | |
| 60368901 | 12-7 2/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 2/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 2500 FT | |
| 60368902 | 12-7 2/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 2/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 3000 FT | |
| 60368915 | 12-7 2/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 2/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 5000 FT | |
| 12 AWG · 4 conductores (1) | |||||
| 60369102 | 12-7 4/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 4/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 5 conductores (7) | |||||
| 60369217 | 12-7 5 CONDUCTORES CU FR-XLPE CULCT CORDÓN RASGABLE CUBIERTA CPE-TP NEGRA 600V CABLE DE SUBESTACIÓN 12-7 5/C CU FR-XLPE CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 500 FT | |
| 60369204 | 12-7 5 CONDUCTORES CU FR-XLPE CULCT CORDÓN RASGABLE CUBIERTA CPE-TP NEGRA 600V CABLE DE SUBESTACIÓN 12-7 5/C CU FR-XLPE CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 1000 FT | |
| 60369203 | 12-7 5 CONDUCTORES CU FR-XLPE CULCT CORDÓN RASGABLE CUBIERTA CPE-TP NEGRA 600V CABLE DE SUBESTACIÓN 12-7 5/C CU FR-XLPE CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 1500 FT | |
| 60369202 | 12-7 5 CONDUCTORES CU FR-XLPE CULCT CORDÓN RASGABLE CUBIERTA CPE-TP NEGRA 600V CABLE DE SUBESTACIÓN 12-7 5/C CU FR-XLPE CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE 1750 FT | |
| 60369201 | 12-7 5 CONDUCTORES CU FR-XLPE CULCT CORDÓN RASGABLE CUBIERTA CPE-TP NEGRA 600V CABLE DE SUBESTACIÓN 12-7 5/C CU FR-XLPE CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 2500 FT | |
| 60369216 | 12-7 5 CONDUCTORES CU FR-XLPE CULCT CORDÓN RASGABLE CUBIERTA CPE-TP NEGRA 600V CABLE DE SUBESTACIÓN 12-7 5/C CU FR-XLPE CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 3000 FT | |
| 60369215 | 12-7 5 CONDUCTORES CU FR-XLPE CULCT CORDÓN RASGABLE CUBIERTA CPE-TP NEGRA 600V CABLE DE SUBESTACIÓN 12-7 5/C CU FR-XLPE CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE DE 5000 FT | |
| 12 AWG · 7 conductores (3) | |||||
| 62294803 | 12-7 7 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 12-7 7/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 3000 FT | |
| 61930701 | 12-7 7/C CU FR-XLPE E1 CUHLSHD CORDÓN RASGABLE NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 12-7 7/C CU FR-XLPE E1 CUHLSHD RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 2000 FT | |
| 61930702 | 12-7 7/C CU FR-XLPE E1 CUHLSHD CORDÓN RASGABLE NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 12-7 7/C CU FR-XLPE E1 CUHLSHD RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 2500 FT | |
| 12 AWG · 9 conductores (6) | |||||
| 60369717 | 12-7 9/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 9/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 500 FT | |
| 60369704 | 12-7 9/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 9/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 1000 FT | |
| 60369703 | 12-7 9/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 9/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 1200 FT | |
| 60369702 | 12-7 9/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 9/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE 1750 FT | |
| 60369716 | 12-7 9/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 9/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 3000 FT | |
| 60369715 | 12-7 9/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 9/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 5000 FT | |
| 12 AWG · 12 conductores (5) | |||||
| 62295302 | 12-7 12 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 12-7 12/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATIONWIRE | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 2000 FT | |
| 62295303 | 12-7 12 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 12-7 12/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATIONWIRE | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 2500 FT | |
| 62295304 | 12-7 12 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 12-7 12/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATIONWIRE | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 3000 FT | |
| 60369902 | 12-7 12/C CU FR-XLPE E1 CULCT CORDÓN CON RASGADURA NEGRO CUBIERTA CPE-TP 600V CABLE SUBESTACIÓN 12-7 12/C CU FR-XLPE E1 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATIONWIRE | 12 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 1000 FT | |
| 61931101 | 12-7 12 CONDUCTORES CU FR-XLPE E1 CUHLSHD CORDÓN DESGARRABLE FORRO CPE-TP NEGRO 600V CABLE SUBESTACIÓN 12-7 12/C CU FR-XLPE E1 CUHLSHD RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 12 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2000 FT | |
| 10 AWG · 2 conductores (1) | |||||
| 62294602 | 10-7 2 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 10-7 2/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 2500 FT | |
| 10 AWG · 4 conductores (3) | |||||
| 62294302 | 10-7 4 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 10-7 4/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 2000 FT | |
| 62294303 | 10-7 4 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 10-7 4/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 3000 FT | |
| 62294301 | 10-7 4 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 10-7 4/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 5000 FT | |
| 10 AWG · 5 conductores (1) | |||||
| 66221601 | 10-7 5 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 10-7 5/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE DE 2500 FT | |
| 10 AWG · 7 conductores (1) | |||||
| 61931001 | 10-7 7/C CU XLP E1 CUHLSHD RIP CORD NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 10-7 7/C CU XLP E1 CUHLSHD RIP CORD BLACK CPE-TP JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 2500 FT | |
| 10 AWG · 12 conductores (1) | |||||
| 66221701 | 10-7 12 CONDUCTORES CU FR-XLPE E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA CPE-TP 600V CABLE DE SUBESTACIÓN 10-7 12/C CU FR-XLPE E2 CULCT RIP CORD BLACK CPE-TP JKT 600V SUBSTATIONWIRE | 10 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 2500 FT | |
Aplicación y características
Los cables de control 600 Volt de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, conductos, canales, charolas portacables, enterramiento directo, acometidas aéreas soportadas por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. La construcción clasificada por UL puede ser usada en lugares peligrosos Clase I, II, y III, División 2 según NEC Artículos 501 y 502. Solo las construcciones clasificadas por UL con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10.
Normas y referencias
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
- VW-1 (Vertical-Wire) Flame Test
