CU Comprimido 5kV Aislamiento XLPE Iluminación de Aeropuertos

Southwire

CU Comprimido 5kV Aislamiento XLPE Iluminación de Aeropuertos

Núm. Southwire
SPEC46051

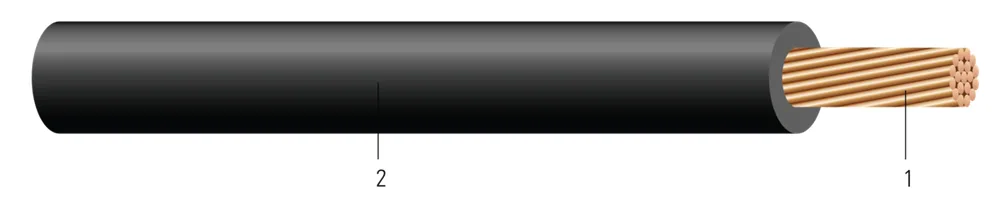

Cable No Apantallado de 5000 Volts para Iluminación de Aeropuertos, Conductor de Cobre con Aislamiento de Polietileno de Cadena Cruzada XLPE. Cumple con la especificación (FAA) L-824 C para Cable Eléctrico Subterráneo en Circuitos de Iluminación de Aeropuertos. Libre de silicona.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (11) ↓
📄 Ficha técnica (PDF)📎 Configurator Plus™ Web App

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Espesor del Aislamiento (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Radio de Curvatura Mín. (in)(cm)
8 AWG8 AWG770.1410.361102.790.3750.95891323.07.62 55152905
6 AWG6 AWG770.1770.451102.790.4151.051251863.38.38 55152805
4 AWG4 AWG770.2250.571102.790.4601.171802683.79.40 55152705
8 AWG8 AWG 55152905
6 AWG6 AWG 55152805
4 AWG4 AWG 55152705

Números de parte en esta familia (11)

Por calibre:
Núm. SouthwireDescripciónConstrucciónEmpaque
8 AWG (5)
551529998-7 CU AIRPORT FAA L-824 TIPO C 5KV NEGRO 8-7 CU AIRPORT FAA L-824 TYPE C 5KV BLACK8 AWG 0C 7SCARRETE CORTE A LA MEDIDA
551529058 AWG 7 HILOS CU AIRPORT FAA L-824 TIPO C 5KV NEGRO 5000 FT 8-7 CU AIRPORT FAA L-824 TYPE C 5KV BLACK 5000 FT8 AWG 0C 7SCARRETE DE 5000 FT
669598998 AWG 7 HILOS CU AIRPORT FAA L-824 TIPO C 5KV AZUL 8-7 CU AIRPORT FAA L-824 TYPE C 5KV BLUE8 AWG 0C 7SCARRETE CORTE A LA MEDIDA
578099998-7 CU AIRPORT FAA L-824 TIPO C 5KV ROJO 8-7 CU AIRPORT FAA L-824 TYPE C 5KV RED8 AWG 0C 7SCARRETE CORTE A LA MEDIDA
578099018-7 CU AIRPORT FAA L-824 TIPO C 5KV ROJO 5000 FT 8-7 CU AIRPORT FAA L-824 TYPE C 5KV RED 5000 FT8 AWG 0C 7SCARRETE DE 5000 FT
6 AWG (4)
551528996-7 CU AIRPORT FAA L-824 TIPO C 5KV NEGRO 6-7 CU AIRPORT FAA L-824 TYPE C 5KV BLACK6 AWG 0C 7SCARRETE CORTE A LA MEDIDA
551528056 AWG 7 HILOS CU AIRPORT FAA L-824 TIPO C 5KV NEGRO 5000 FT 6-7 CU AIRPORT FAA L-824 TYPE C 5KV BLACK 5000 FT6 AWG 0C 7SCARRETE DE 5000 FT
587172996-7 CU AIRPORT FAA L-824 TIPO C 5KV ROJO 6-7 CU AIRPORT FAA L-824 TYPE C 5KV RED6 AWG 0C 7SCARRETE CORTE A LA MEDIDA
587172056-7 CU AIRPORT FAA L-824 TIPO C 5KV ROJO 5000 FT 6-7 CU AIRPORT FAA L-824 TYPE C 5KV RED 5000 FT6 AWG 0C 7SCARRETE DE 5000 FT
4 AWG (2)
551527994-7 CU AIRPORT FAA L-824 TIPO C 5KV NEGRO 4-7 CU AIRPORT FAA L-824 TYPE C 5KV BLACK4 AWG 0C 7SCARRETE CORTE A LA MEDIDA
551527054 AWG 7 HILOS CU AIRPORT FAA L-824 TIPO C 5KV NEGRO 5000 FT 4-7 CU AIRPORT FAA L-824 TYPE C 5KV BLACK 5000 FT4 AWG 0C 7SCARRETE DE 5000 FT

Aplicación y características

El Cable de Iluminación Aeroportuaria de Southwire cumple con los requisitos del cable eléctrico subterráneo (FAA) L-824 C para circuitos de iluminación aeroportuaria (AC 150/5345-7F). El Cable de Iluminación Aeroportuaria de Southwire está disponible en tamaños de 8 AWG a 4 AWG de 7 hebras. Los conductores son cobre recocido desnudo clase B y cubiertos con aislamiento de Polietileno Reticulado (XLPE) resistente a la abrasión, humedad y calor. El cable no apantallado de 5kV está disponible en colores negro, rojo y amarillo. El Cable de Iluminación Aeroportuaria de Southwire se usa principalmente en circuitos de iluminación en serie para pistas, sistemas de control y otras instalaciones multipropósito. Puede usarse en enterramiento directo, tubo conduit o canalizaciones. Estos cables son capaces de operar continuamente a temperaturas de conductor no superiores a 90°C para operación normal, 130°C para emergencia y 250°C para condiciones de cortocircuito. Libre de silicona.

• El cable es fabricado por Southwire Company en Douglas, GA USA
• El cable tiene una garantía de 1 año a partir de la fecha de instalación o 2 años a partir de la fecha de envío, lo que sea primero.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
  • FAA L-824 C Specification Approved by (AC 150/5345-7F)
