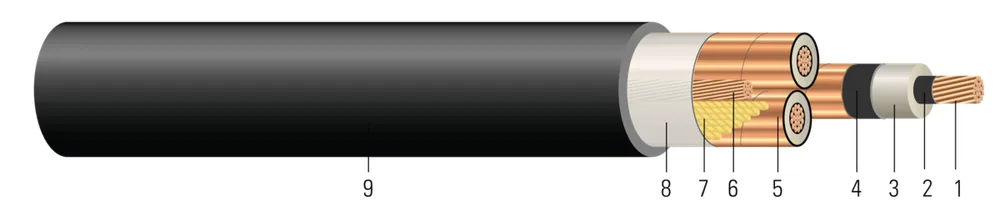

500-37 3 CONDUCTORES CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X1 CU GW NEGRO SOLONON-TP UL
- Núm. Southwire
- 57467599
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
Los cables Southwire 5KV son apropiados para uso en áreas húmedas y secas, conduits, ductos, canalizaciones, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no exceda 105°C en operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -25°C para flexión en frío. Para usos en lugares peligrosos clase I y II, División 2 según los artículos 501 y 502 del NEC. Clasificado para una presión lateral máxima de 1000 lbs./FT.
Especificaciones
| Tamaño Cond. | 500 KCMIL500 KCMIL |
|---|---|
| Hebras del Conductor | 3737 |
| Diámetro Sobre Conductor | 0.789 inch2.00 cm |
| Diámetro Sobre Aislamiento | 1.042 inch2.65 cm |
| Espesor del Aislamiento | 115 mils2.92 mm |
| Diámetro Sobre Blindaje | 1.102 inch2.80 cm |
| Tamaño de Tierra | 1x11x1 |
| Espesor de Cubierta | 110 mils2.79 mm |
| D.E. Aprox. | 2.658 inch6.75 cm |
| Peso Aprox. | 6989 lbs/1000'10401 kgs/km |
| Tensión de Jalado Máximo | 12000 lbs5443.10 kg |
| Radio de Curvatura Mín. | 18.6 inch47.24 cm |
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
