CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura GSIA Cubierta de PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo

Southwire

CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura GSIA Cubierta de PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo

Núm. Southwire
SPEC46253

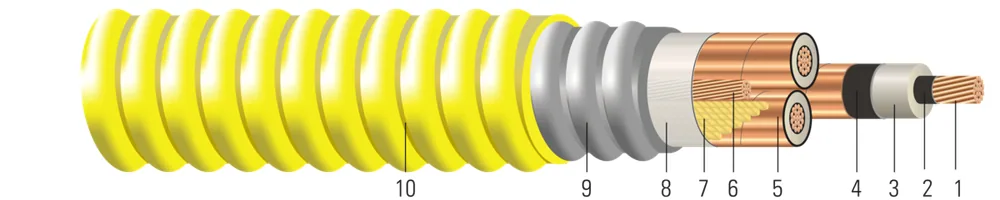

Tipo MV-105, Tres Conductores de Cobre, 115 Mils de Hule de Etileno Propileno Sin Plomo (NL-EPR), Nivel de Aislamiento 133%, Pantalla de Cinta, Armadura de Acero Galvanizado Engargolada (GSIA), Cubierta de Cloruro de Polivinilo (PVC). Libre de silicona.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (2) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraDiámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
500 KCMIL500 KCMIL37370.7892.001.0422.651152.921.1022.801x11x13.0877.84852.163.2578.27874813018120005443.1022.757.66 55960199
750 KCMIL750 KCMIL61610.9682.461.2543.191152.921.3143.341x1/01x1/03.1998.13902.293.3878.601126916770180008164.6623.760.20 95828099
500 KCMIL500 KCMIL0.0220.030.0300.040.0150.020.0300.040.469 + j0.4920.469 + j0.4920.102 + j0.0370.102 + j0.03735163516430430460460485485545545 55960199
750 KCMIL750 KCMIL0.0140.020.0230.030.0130.020.0290.040.471 + j0.4580.471 + j0.4580.105 + j0.0390.105 + j0.03941024102530530570570615615685685 95828099

Números de parte en esta familia (2)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
55960199500-37 3/C CU 115 NL-EPR T/S PVC 1X1 CU GW GSIA AMARILLO PVC JACKET 5KV 133%/8KV 100% UL 500-37 3/C CU 115 NL-EPR T/S PVC 1X1 CU GW GSIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL500 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
95828099750-61 3 CONDUCTORES CU 115 NL-EPR T/S 1X1/0 CU GW GSIA AMARILLO PVC JACKET 5KV 133%/8KV 100% UL 750-61 3/C CU 115 NL-EPR T/S 1X1/0 CU GW GSIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL750 KCMIL 3C 61SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables 5KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
