CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura AIA Cubierta de PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo

Southwire

CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura AIA Cubierta de PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo

Núm. Southwire
SPEC46254

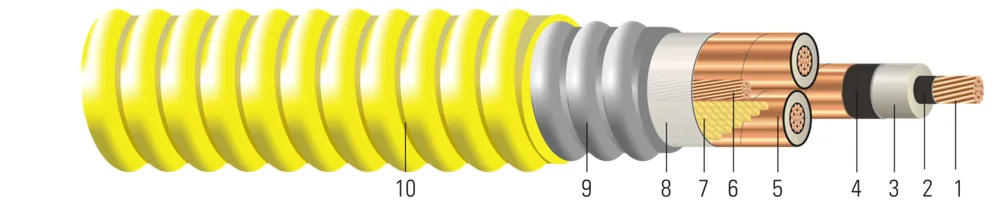

Tipo MV-105 Tres Conductores de Cobre, 115 Mils de Caucho de Propileno Etileno Sin Plomo 5kv (NL-EPR) 133%; 8kv (NL-EPR) Nivel de Aislamiento 100%, Escudo de Cinta, Armadura de Aluminio Entrelazada (AIA), Cubierta de Cloruro de Polivinilo (PVC). Libre de Silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (17) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraDiámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
2 AWG2 AWG770.2820.720.5451.381152.920.6051.541x61x61.6804.27651.651.8124.60181026941592722.1212.632.00 55660589
1 AWG1 AWG19190.3220.820.5901.501152.920.6501.651x41x41.7754.51651.651.9074.84209231132008910.8113.333.78 55661399
1/0 AWG1/0 AWG19190.3610.920.6301.601152.920.6901.751x41x41.8624.73651.651.9945.062335347525341149.4013.935.31 55662199
2/0 AWG2/0 AWG19190.4051.030.6741.711152.920.7341.861x41x41.9574.97651.652.0895.312748408931941448.7714.637.08 55663989
3/0 AWG3/0 AWG19190.4561.160.7241.841152.920.7841.991x31x32.0655.25651.652.1975.583194475340271826.6115.338.86 55664799
4/0 AWG4/0 AWG19190.5121.300.7661.951152.920.8262.101x31x32.1555.47651.652.2875.813719553450782303.3416.040.64 55665489
250 KCMIL250 KCMIL37370.5581.420.8182.081152.920.8782.231x21x22.2685.76802.032.4346.184583682060002721.5517.043.18 55666299
350 KCMIL350 KCMIL37370.6611.680.9172.331152.920.9772.481x21x22.4816.30751.912.6316.685763857684003810.1718.446.74 55667089
500 KCMIL500 KCMIL37370.7892.001.0422.651152.921.1022.801x11x12.7516.99802.032.9177.41765211387120005443.1020.451.82 55668889
750 KCMIL750 KCMIL61610.9682.461.2543.191152.921.3143.341x1/01x1/03.2128.16902.293.4008.641052615664180008164.6623.860.45 55669699
2 AWG2 AWG0.1620.240.2040.300.0340.050.0400.060.313 + j0.1830.313 + j0.1830.018 + j0.0330.018 + j0.03319201920135135145145140140154154 55660589
1 AWG1 AWG0.1280.190.1620.240.0310.050.0390.060.315 + j0.1800.315 + j0.1800.027 + j0.0400.027 + j0.04020442044155155165165160160180180 55661399
1/0 AWG1/0 AWG0.1020.150.1280.190.0280.040.0370.060.315 + j0.1800.315 + j0.1800.027 + j0.0400.027 + j0.04021652165175175190190185185205205 55662199
2/0 AWG2/0 AWG0.0810.120.1020.150.0260.040.0360.050.315 + j0.1880.315 + j0.1880.020 + j0.0370.020 + j0.03723022302200200220220215215240240 55663989
3/0 AWG3/0 AWG0.0640.100.0810.120.0240.040.0350.050.315 + j0.1880.315 + j0.1880.020 + j0.0370.020 + j0.03724592459230230250250250250280280 55664799
4/0 AWG4/0 AWG0.0510.080.0650.100.0210.030.0340.050.319 + j0.1920.319 + j0.1920.024 + j0.0410.024 + j0.04126332633265265280280285285320320 55665489
250 KCMIL250 KCMIL0.0430.060.0560.080.0200.030.0330.050.319 + j0.1920.319 + j0.1920.024 + j0.0410.024 + j0.04128002800290290315315320320355355 55666299
350 KCMIL350 KCMIL0.0310.050.0410.060.0180.030.0320.050.319 + j0.1920.319 + j0.1920.024 + j0.0410.024 + j0.04131203120355355380380395395440440 55667089
500 KCMIL500 KCMIL0.0220.030.0300.040.0150.020.0300.040.319 + j0.1920.319 + j0.1920.024 + j0.0410.024 + j0.04135163516430430460460485485545545 55668889
750 KCMIL750 KCMIL0.0140.020.0230.030.0130.020.0290.040.319 + j0.1940.319 + j0.1940.020 + j0.0370.020 + j0.03741024102530530570570615615685685 55669699

Números de parte en esta familia (17)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
2 AWG (2)
556605992-7 3/C CU 115 NL-EPR T/S 1X6 CU GW AIA AMARILLO PVC JACKET 5KV 133%/8KV 100% UL 2-7 3/C CU 115 NL-EPR T/S 1X6 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL2 AWG 3C 7 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
556605892-7 3/C CU 115 NL-EPR T/S 1X6 CU GW AIA AMARILLO PVC JACKET 5KV 133%/8KV 100% UL 4000 FT 2-7 3/C CU 115 NL-EPR T/S 1X6 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL 4000 FT2 AWG 3C 7 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE DE 4000 FT
1 AWG (1)
556613991-19 3/C CU 115 NL-EPR T/S 1X4 CU GW AIA AMARILLO PVC JACKET 5KV 133%/8KV 100% UL 1-19 3/C CU 115 NL-EPR T/S 1X4 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV100% UL1 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
1/0 AWG (1)
556621991/0-19 3 CONDUCTORES CU 115 NL-EPR T/S 1X4 CU GW AIA CUBIERTA AMARILLO PVC 5KV 133%/8KV 100% UL 1/0-19 3/C CU 115 NL-EPR T/S 1X4 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL1/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
2/0 AWG (2)
556639992/0-19 3 CONDUCTORES CU 115 NL-EPR T/S 1X4 CU GW AIA CUBIERTA AMARILLO PVC 5KV 133%/8KV 100% UL 2/0-19 3/C CU 115 NL-EPR T/S 1X4 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL2/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
556639892/0-19 3 CONDUCTORES CU 115 NL-EPR T/S 1X4 CU GW AIA CUBIERTA PVC AMARILLA 5KV 133%/8KV 100% UL 4000 FT 2/0-19 3/C CU 115 NL-EPR T/S 1X4 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL 4000 FT2/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE DE 4000 FT
3/0 AWG (1)
556647993/0-19 3 CONDUCTORES CU 115 NL-EPR T/S 1X3 CU GW AIA CUBIERTA AMARILLO PVC 5KV 133%/8KV 100% UL 3/0-19 3/C CU 115 NL-EPR T/S 1X3 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL3/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
4/0 AWG (2)
556654994/0-19 3 CONDUCTORES CU 115 NL-EPR T/S 1X3 CU GW AIA CUBIERTA AMARILLO PVC 5KV 133%/8KV 100% UL 4/0-19 3/C CU 115 NL-EPR T/S 1X3 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
556654894/0-19 3 CONDUCTORES CU 115 NL-EPR T/S 1X3 CU GW AIA CUBIERTA PVC AMARILLA 5KV 133%/8KV 100% UL 2500 FT 4/0-19 3/C CU 115 NL-EPR T/S 1X3 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL 2500 FT4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE DE 2500 FT
250 kcmil (2)
55666299250-37 3 CONDUCTORES CU 115 NL-EPR T/S 1X2 CU GW AIA CUBIERTA AMARILLO PVC 5KV 133%/8KV 100% UL 250-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL250 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
65357599250-37 3 CONDUCTORES CU 115 NL-EPR T/S 1X2 CU GW AIA CUBIERTA PVC ROJA 5KV 133%/8KV 100% UL 250-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA RED PVC JACKET 5KV 133%/8KV 100% UL250 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
350 kcmil (2)
55667099350-37 3 CONDUCTORES CU 115 NL-EPR T/S 1X2 CU GW AIA CUBIERTA AMARILLO PVC 5KV 133%/8KV 100% UL 350-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL350 KCMIL 3C 37 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
55667089350-37 3 CONDUCTORES CU 115 NL-EPR T/S 1X2 CU GW AIA CUBIERTA PVC AMARILLA 5KV 133%/8KV 100% UL 1500 FT 350-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL 1500 FT350 KCMIL 3C 37 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE DE 1500 FT
500 kcmil (2)
55668899500-37 3 CONDUCTORES CU 115 NL-EPR T/S 1X1 CU GW AIA CUBIERTA AMARILLO PVC 5KV 133%/8KV 100% UL 500-37 3/C CU 115 NL-EPR T/S 1X1 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL500 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
55668889500-37 3 CONDUCTORES CU 115 NL-EPR T/S 1X1 CU GW AIA CUBIERTA PVC AMARILLA 5KV 133%/8KV 100% UL 1600 FT 500-37 3/C CU 115 NL-EPR T/S 1X1 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL 1600 FT500 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE 1600 FT
750 kcmil (2)
55669699750-61 3 CONDUCTORES CU 115 NL-EPR T/S 1X1/0 CU GW AIA CUBIERTA PVC AMARILLA 5KV 133%/8KV 100% UL 750-61 3/C CU 115 NL-EPR T/S 1X1/0 CU GW AIA YELLOW PVC JACKET 5KV 133%/8KV 100% UL750 KCMIL 3C 61SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
65357899750 kcmil 61 HILOS 3 CONDUCTORES CU 115 NL-EPR T/S 1X1/0 CU TIERRA AIA CUBIERTA PVC ROJA 5KV 133%/8KV 100% UL 750-61 3/C CU 115 NL-EPR T/S 1X1/0 CU GW AIA RED PVC JACKET 5KV 133%/8KV 100% UL750 KCMIL 3C 61SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de nivel de aislamiento 5/8KV 133%/100% de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas portacables, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor no superior a 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Calificado a -35°C para flexión en frío cuando está listado por UL. Calificado a -40°C para flexión en frío e impacto en frío y marcado con "LTGG" cuando está listado por CSA o listado dual UL/CSA. Para uso en lugares con riesgos clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Calificado para presión lateral máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • ASTM B496 Compact Round Concentric-lay-standard copper
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
