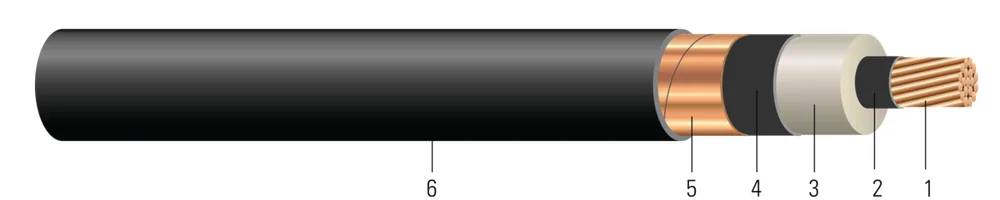

500-37 CU 420 MILS NL-EPR 35KV 133% T/S CUBIERTA CPE-TP NEGRO UL
- Núm. Southwire
- 67973199
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
Los cables 35KV de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, y donde se deseen propiedades eléctricas superiores. Estos cables pueden funcionar continuamente a una temperatura de conductor no superior a 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para doblado en frío cuando están certificados por UL. Clasificados a -25°C para doblado en frío e impacto en frío y marcados con "LTDD" cuando están certificados por CSA o con certificación dual UL/CSA. Clasificados para una presión lateral máxima de 1000 lb/ft.
Especificaciones
| Tamaño Cond. | 500 KCMIL500 KCMIL |
|---|---|
| Hebras del Conductor | 3737 |
| Diámetro Sobre Conductor | 0.789 inch2.00 cm |
| Diámetro Sobre Aislamiento | 1.652 inch4.20 cm |
| Espesor del Aislamiento | 420 mils10.67 mm |
| Diámetro Sobre Blindaje | 1.712 inch4.35 cm |
| Espesor de Cubierta | 110 mils2.79 mm |
| D.E. Aprox. | 1.952 inch4.96 cm |
| Peso Aprox. | 2995 lbs/1000'4457 kgs/km |
| Tensión de Jalado Máximo | 4000 lbs1814.37 kg |
| Radio de Curvatura Mín. | 23.4 inch59.44 cm |
| Tamaño de Tubo Conduit | 5.5 inch13.97 cm |
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- CSA C22.2 No.230 Tray Cables - Rated TC-ER (1/0 AWG and Larger)
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
