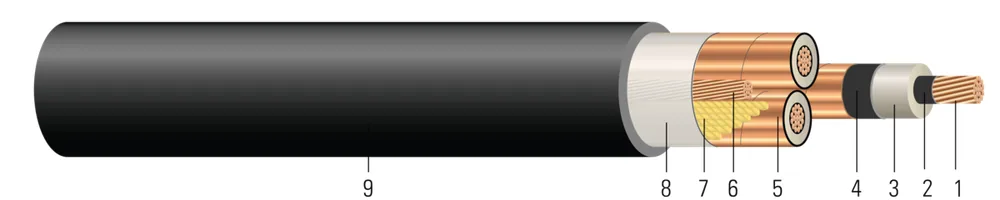

1/0-19 3 CONDUCTORES CU 345 MILS NL-EPR 35KV 100% T/S 1X4 CU GW NEGRO PVC UL/CSA
- Núm. Southwire
- 59936499
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
Los cables 35KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.
Especificaciones
| Tamaño Cond. | 1/0 AWG1/0 AWG |
|---|---|
| Hebras del Conductor | 1919 |
| Diámetro Sobre Conductor | 0.361 inch0.92 cm |
| Diámetro Sobre Aislamiento | 1.090 inch2.77 cm |
| Espesor del Aislamiento | 345 mils8.76 mm |
| Diámetro Sobre Blindaje | 1.150 inch2.92 cm |
| Tamaño de Tierra | 1x41x4 |
| Espesor de Cubierta | 135 mils3.43 mm |
| D.E. Aprox. | 2.805 inch7.12 cm |
| Peso Aprox. | 3935 lbs/1000'5856 kgs/km |
| Tensión de Jalado Máximo | 2534 lbs1149.40 kg |
| Radio de Curvatura Mín. | 19.6 inch49.78 cm |
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
