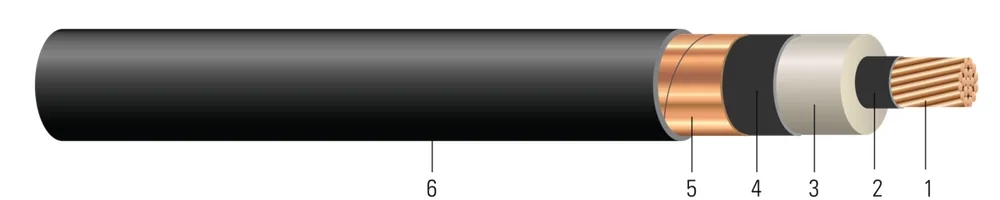

Cobre comprimido 35kV con aislamiento NLEPR 100% IL, cubierta LSZH-TP negra. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire: SPEC46718

Tipo MV-105, conductor sencillo de cobre, 345 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 100%, pantalla de cinta, cubierta de bajo humo libre de halógenos termoplástica (LSZH-TP), doble certificación UL/CSA. Libre de silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (2) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Diámetro Sobre Aislamiento (in)(cm)	Espesor del Aislamiento (mils)(mm)	Diámetro Sobre Blindaje (in)(cm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso Aprox. (lbs/1000')(kgs/km)	Tensión de Jalado Máximo (lbs)(kg)	Radio de Curvatura Mín. (in)(cm)	Tamaño de Tubo Conduit (in)(cm)
1/0 AWG1/0 AWG	1919	0.3610.92	1.0902.77	3458.76	1.1502.92	802.03	1.3303.38	10921625	844382.83	15.940.39	4.010.16	55935799
4/0 AWG4/0 AWG	1919	0.5121.30	1.2403.15	3458.76	1.3003.30	802.03	1.4803.76	15482304	1692767.48	17.744.96	4.511.43	64877599
1/0 AWG1/0 AWG	0.1020.15	0.1280.19	0.0570.08	0.0520.08	0.499 + j0.4290.499 + j0.429	0.128 + j0.0440.128 + j0.044	35903590	200200	215215	260260	290290	55935799
4/0 AWG4/0 AWG	0.0510.08	0.0650.10	0.0460.07	0.0460.07	0.499 + j0.4290.499 + j0.429	0.128 + j0.0440.128 + j0.044	40584058	295295	315315	395395	445445	64877599

Números de parte en esta familia (2)

Por calibre:

Núm. Southwire	Descripción	Construcción	Empaque
55935799	1/0-19 CU 345 MILS NL-EPR 35KV 100% T/S NEGRO SOLONON-TP UL 1/0-19 CU 345 MILS NL-EPR 35KV 100% T/S BLACK SOLONON-TP UL	1/0 AWG 1C 19S	CARRETE CORTE A LA MEDIDA
64877599	4/0-19 CU 345 MILS NL-EPR 35KV 100% T/S NEGRO SOLONON-TP UL 4/0-19 CU 345 MILS NL-EPR 35KV 100% T/S BLACK SOLONON-TP UL	4/0 AWG 1C 19S	CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables 35KV de Southwire son apropiados para uso en áreas húmedas y secas, conductos, ductos, canales, charolas portacables, enterramiento directo cuando se instalan con un conductor de puesta a tierra en proximidad cercana que cumpla con la sección 311.36 y 250.4(A)(5) de la NEC, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor no mayor de 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para doblado en frío cuando están listados por UL. Clasificados a -25°C para doblado en frío e impacto en frío y marcados con "LTDD" cuando están listados por CSA o con listado dual UL/CSA. ST1 (humo bajo) Clasificados para tamaños 1/0 y mayores. Clasificados para una presión máxima de pared lateral de 1000 lbs./FT.

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
UL 1072 Medium-Voltage Power Cables
UL 1685 FT4-ST1 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
CSA C22.2 No.230 Tray Cables - Rated TC-ER
CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (500kcmil & Larger)
Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
