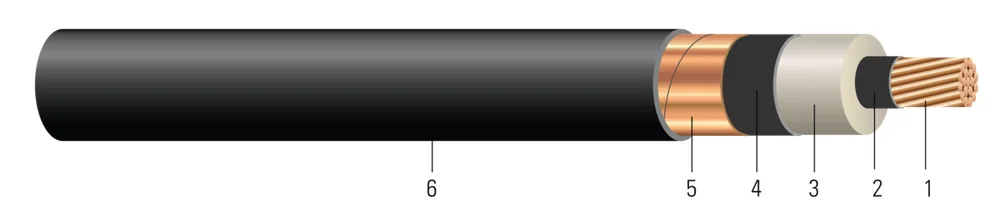

250-37 CU 260 MILS NL-EPR 25KV 100% T/S NEGRO SOLONON-TP UL/CSA
- Núm. Southwire
- 66577499
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
Los cables 25KV de Southwire son apropiados para uso en áreas húmedas y secas, conductos, ductos, canales, charolas portacables, enterramiento directo cuando se instalan con un conductor de puesta a tierra en proximidad cercana que cumpla con la sección 311.36 y 250.4(A)(5) de la NEC, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor no mayor de 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para doblado en frío cuando están listados por UL. Clasificados a -25°C para doblado en frío e impacto en frío y marcados con "LTDD" cuando están listados por CSA o con listado dual UL/CSA. ST1 (humo bajo) Clasificados para tamaños 1/0 y mayores. Clasificados para una presión máxima de pared lateral de 1000 lbs./FT.
Especificaciones
| Tamaño Cond. | 250 KCMIL250 KCMIL |
|---|---|
| Hebras del Conductor | 3737 |
| Diámetro Sobre Conductor | 0.558 inch1.42 cm |
| Diámetro Sobre Aislamiento | 1.124 inch2.85 cm |
| Espesor del Aislamiento | 260 mils6.60 mm |
| Diámetro Sobre Blindaje | 1.184 inch3.01 cm |
| Espesor de Cubierta | 80 mils2.03 mm |
| D.E. Aprox. | 1.364 inch3.46 cm |
| Peso Aprox. | 1508 lbs/1000'2244 kgs/km |
| Tensión de Jalado Máximo | 2000 lbs907.18 kg |
| Radio de Curvatura Mín. | 16.3 inch41.40 cm |
| Tamaño de Tubo Conduit | 4.0 inch10.16 cm |
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (500kcmil & Larger)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
