CU Comprimido 2.4kV Aislamiento NLEPR Nivel de Aislamiento 100% Armadura ARMOR-X® Cubierta de PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo - Cable para VFD
- Núm. Southwire
- SPEC46027

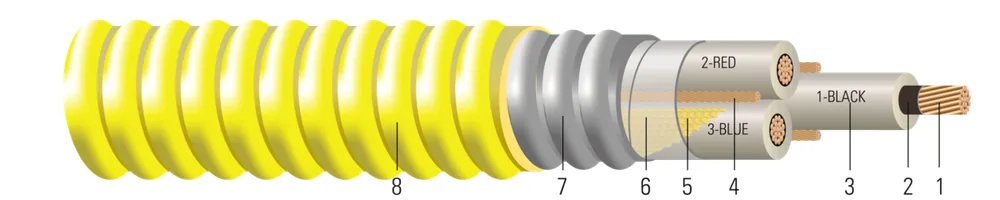

Tipo MV-105 Cable de Tres Conductores de Cobre, 90 Mils Caucho de Etileno Propileno (EPR) Armadura Corrugada Soldada Continua - ARMOR-X®, Cubierta de Cloruro de Polivinilo (PVC). Adecuado para Aplicaciones VFD. Tipo MC-HL. Libre de Silicón
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (12) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2820.72 | 0.4951.26 | 902.29 | 3 x 103 x 10 | 1.4303.63 | 701.78 | 1.5703.99 | 14322131 | 1592722.12 | 10.927.69 | 89061589 |
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 0.5801.47 | 902.29 | 3 x 83 x 8 | 1.5403.91 | 601.52 | 1.6604.22 | 19602917 | 25341149.40 | 11.629.46 | 89061699 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 0.6251.59 | 902.29 | 3 x 83 x 8 | 1.6704.24 | 701.78 | 1.8104.60 | 23383479 | 31941448.77 | 12.632.00 | 89061789 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 0.7151.82 | 902.29 | 3 x 63 x 6 | 1.8704.75 | 601.52 | 1.9905.05 | 31994761 | 50782303.34 | 13.935.31 | 89061889 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 0.7701.96 | 902.29 | 3 x 63 x 6 | 2.0405.18 | 601.52 | 2.1665.50 | 37505581 | 60002721.55 | 15.138.35 | 89061999 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 0.8652.20 | 902.29 | 3 x 63 x 6 | 2.2905.82 | 852.16 | 2.4606.25 | 52767852 | 84003810.17 | 17.243.69 | 89062099 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 0.9902.51 | 902.29 | 3 x 43 x 4 | 2.6706.78 | 751.91 | 2.8207.16 | 680910133 | 120005443.10 | 19.750.04 | 89062189 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 1.2053.06 | 902.29 | 3 x 43 x 4 | 3.0007.62 | 852.16 | 3.1708.05 | 973414486 | 180008164.66 | 22.156.13 | 89062299 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0350.05 | 0.186 + j0.020.186 + j0.02 | 0.196 + j0.0290.196 + j0.029 | 135135 | 145145 | 140140 | 154154 | 89061589 | ||
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0320.05 | 0.11 + j0.0170.11 + j0.017 | 0.12 + j0.0260.12 + j0.026 | 175175 | 190190 | 185185 | 205205 | 89061699 | ||
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0320.05 | 0.084 + j0.0160.084 + j0.016 | 0.094 + j0.0250.094 + j0.025 | 200200 | 220220 | 215215 | 240240 | 89061789 | ||
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0300.04 | 0.047 + j0.0150.047 + j0.015 | 0.057 + j0.0230.057 + j0.023 | 265265 | 280280 | 285285 | 320320 | 89061889 | ||
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0560.08 | 0.0290.04 | 0.038 + j0.0140.038 + j0.014 | 0.048 + j0.0230.048 + j0.023 | 290290 | 315315 | 320320 | 355355 | 89061999 | ||
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0280.04 | 0.023 + j0.0130.023 + j0.013 | 0.033 + j0.0220.033 + j0.022 | 355355 | 380380 | 395395 | 440440 | 89062099 | ||
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0270.04 | 0.012 + j0.0120.012 + j0.012 | 0.022 + j0.0210.022 + j0.021 | 430430 | 460460 | 485485 | 545545 | 89062189 | ||
| 750 KCMIL750 KCMIL | 0.0140.02 | 0.0230.03 | 0.0270.04 | 0.005 + j0.0110.005 + j0.011 | 0.015 + j0.020.015 + j0.02 | 530530 | 570570 | 615615 | 685685 | 89062299 |
Números de parte en esta familia (12)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 2 AWG (2) | |||||
| 89061599 | 2-7 3 CONDUCTORES CPRESS CU NL-EPR 3X#10 CU GW ARMOR-X CUBIERTA MC 2.4KV 100% AMARILLO CUBIERTA PVC 2-7 3/C CPRESS CU NL-EPR 3X#10 CU GW ARMOR-X JACKET MC 2.4KV 100% YELLOW PVC JACKET | 2 AWG 3C 7 STR | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/10 AWG TIERRA DESNUDO/10 AWG TIERRA DESNUDO/10 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 89061589 | 2-7 3/C CPRESS CU NL-EPR 3X#10 CU GW ARMOR-X JACKET MC 2.4KV 100% AMARILLO PVC JACKET 3000 FT 2-7 3/C CPRESS CU NL-EPR 3X#10 CU GW ARMOR-X JACKET MC 2.4KV 100% YELLOW PVC JACKET 3000 FT | 2 AWG 3C 7 STR | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/10 AWG TIERRA DESNUDO/10 AWG TIERRA DESNUDO/10 AWG TIERRA DESNUDO | CARRETE DE 3000 FT | |
| 1/0 AWG (1) | |||||
| 89061699 | 1/0-19 3/C CPRESS CU NL-EPR 3X#8 CU GW ARMOR-X MC 2.4KV 100% AMARILLO CUBIERTA PVC 1/0-19 3/C CPRESS CU NL-EPR 3X#8 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET | 1/0 AWG 3C 19 STR | 1-NEGRO/NEGRO/SALMÓN-/NEGRO/SALMÓN-/8 AWG TIERRA DESNUDO/8 AWG TIERRA DESNUDO/8 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (2) | |||||
| 89061799 | 2/0-19 3/C CPRESS CU NL-EPR 3X#8 CU GW ARMOR-X MC 2.4KV 100% AMARILLO CUBIERTA PVC 2/0-19 3/C CPRESS CU NL-EPR 3X#8 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET | 2/0 AWG 3C 19 STR | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/8 AWG TIERRA DESNUDO/8 AWG TIERRA DESNUDO/8 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 89061789 | 2/0-19 3/C CPRESS CU NL-EPR 3X#8 CU GW ARMOR-X MC 2.4KV 100% AMARILLO PVCJACKET 2000 FT 2/0-19 3/C CPRESS CU NL-EPR 3X#8 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET 2000 FT | 2/0 AWG 3C 19 STR | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/8 AWG TIERRA DESNUDO/8 AWG TIERRA DESNUDO/8 AWG TIERRA DESNUDO | CARRETE DE 2000 FT | |
| 4/0 AWG (2) | |||||
| 89061899 | 4/0-19 3/C CPRESS CU NL-EPR 3X#6 CU GW ARMOR-X MC 2.4KV 100% AMARILLO CUBIERTA PVC 4/0-19 3/C CPRESS CU NL-EPR 3X#6 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET | 4/0 AWG 3C 19 STR | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/6 AWG TIERRA DESNUDO/6 AWG TIERRA DESNUDO/6 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 89061889 | 4/0-19 3/C CPRESS CU NL-EPR 3X#6 CU GW ARMOR-X MC 2.4KV 100% AMARILLO PVCJACKET 2500 FT 4/0-19 3/C CPRESS CU NL-EPR 3X#6 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET 2500 FT | 4/0 AWG 3C 19 STR | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/6 AWG TIERRA DESNUDO/6 AWG TIERRA DESNUDO/6 AWG TIERRA DESNUDO | CARRETE DE 2500 FT | |
| 250 kcmil (1) | |||||
| 89061999 | 250-37 3/C CPRESS CU NL-EPR 3X#6 CU GW ARMOR-X MC 2.4KV 100% AMARILLO CUBIERTA PVC 250-37 3/C CPRESS CU NL-EPR 3X#6 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET | 250 KCMIL 3C 37S | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/6 AWG TIERRA DESNUDO/6 AWG TIERRA DESNUDO/6 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | |||||
| 89062099 | 350-37 3/C CPRESS CU NL-EPR 3X#6 CU GW ARMOR-X MC 2.4KV 100% AMARILLO CUBIERTA PVC 350-37 3/C CPRESS CU NL-EPR 3X#6 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET | 350 KCMIL 3C 37 STR | 1-NEGRO/NEGRO/SALMÓN-/NEGRO/SALMÓN-/6 AWG TIERRA DESNUDO/6 AWG TIERRA DESNUDO/6 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (2) | |||||
| 89062199 | 500-37 3/C CPRESS CU NL-EPR 3X#4 CU GW ARMOR-X MC 2.4KV 100% AMARILLO CUBIERTA PVC 500-37 3/C CPRESS CU NL-EPR 3X#4 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET | 500 KCMIL 3C 37S | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/4 AWG TIERRA DESNUDO/4 AWG TIERRA DESNUDO/4 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 89062189 | 500-37 3/C CPRESS CU NL-EPR 3X#4 CU GW ARMOR-X MC 2.4KV 100% AMARILLO PVCJACKET 1500 FT 500-37 3/C CPRESS CU NL-EPR 3X#4 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET 1500 FT | 500 KCMIL 3C 37S | 1-NEGRO/NEGRO/NATURAL-/NEGRO/NATURAL-/4 AWG TIERRA DESNUDO/4 AWG TIERRA DESNUDO/4 AWG TIERRA DESNUDO | CARRETE DE 1500 FT | |
| 750 kcmil (1) | |||||
| 89062299 | 750-61 3/C CPRESS CU NL-EPR 3X#4 CU GW ARMOR-X MC 2.4KV 100% AMARILLO CUBIERTA PVC 750-61 3/C CPRESS CU NL-EPR 3X#4 CU GW ARMOR-X MC 2.4KV 100% YELLOW PVCJACKET | 750 KCMIL 3C 61S | 1-NEGRO/NEGRO/SALMÓN-/NEGRO/SALMÓN-/4 AWG TIERRA DESNUDO/4 AWG TIERRA DESNUDO/4 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables blindados 2.4KV ARMOR-X® Tipo MC-HL de Southwire son cables blindados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas, enterramiento directo o encapsulamiento en concreto y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a temperaturas de conductor no superiores a 105°C para operación normal, 130°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito e -50°C para flexión en frío. Para usos en ubicaciones peligrosas Clase I, II y III, División 1 y 2 conforme al Artículo 501, 502 y 503 de NEC. Adecuado para aplicación VFD.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- ICEA S-96-659 (NEMA WC 71) 2001-5000 V Nonshielded Cables
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
