Cobre comprimido 15kV con aislamiento TRXLPE 133% IL, cubierta PVC negra. MV 105 - Resistente a la luz solar - Para enterramiento directo

Southwire

Cobre comprimido 15kV con aislamiento TRXLPE 133% IL, cubierta PVC negra. MV 105 - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire
SPEC46406

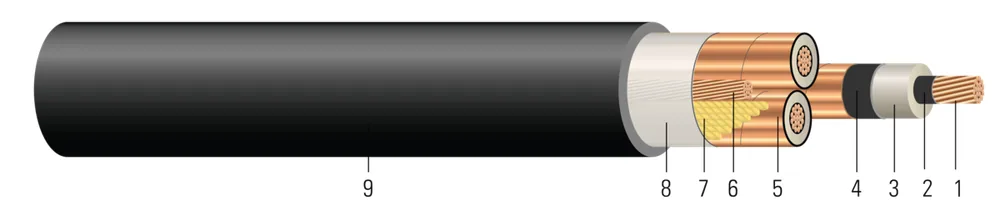

Tipo MV-105, tres conductores de cobre, 220 mils de polietileno reticulado retardante de arborescencias (TRXLPE), nivel de aislamiento 133%, pantalla de cinta, cubierta de cloruro de polivinilo (PVC). Libre de silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (9) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraEspesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
2 AWG2 AWG770.2820.720.7551.922205.590.8152.071x61x61102.792.0515.21215632081592722.1214.336.32 67347799
1 AWG1 AWG19190.3220.820.8002.032205.590.8602.181x41x41102.792.1365.43246336652008910.8114.937.85 67348299
1/0 AWG1/0 AWG19190.3610.920.8402.132205.590.9002.291x41x41102.792.2225.642767411825341149.4015.539.37 67348899
2/0 AWG2/0 AWG19190.4051.030.8842.252205.590.9442.401x41x41102.792.3175.893122464631941448.7716.241.15 65354599
3/0 AWG3/0 AWG19190.4561.160.9342.372205.590.9942.521x31x31102.792.4256.163571531440271826.6116.942.93 65354699
4/0 AWG4/0 AWG19190.5121.300.9902.512205.591.0502.671x31x31102.792.5466.474091608850782303.3417.845.21 67349699
250 KCMIL250 KCMIL37370.5581.421.0442.652205.591.1042.801x31x31102.792.6636.764564679260002721.5518.647.24 65354799
350 KCMIL350 KCMIL37370.6611.681.1472.912205.591.2073.071x21x21353.432.9357.455898877784003810.1720.552.07 65354899
500 KCMIL500 KCMIL37370.7892.001.2753.242205.591.3353.391x11x11353.433.2128.16762011340120005443.1022.456.90 65354999
2 AWG2 AWG0.1620.240.2040.300.0670.100.0470.070.495 + j0.4390.495 + j0.4390.128 + j0.0490.128 + j0.04925712571150150160160165165185185 67347799
1 AWG1 AWG0.1280.190.1620.240.0610.090.0450.070.496 + j0.4810.496 + j0.4810.133 + j0.0400.133 + j0.04026952695170170185185185185210210 67348299
1/0 AWG1/0 AWG0.1020.150.1280.190.0570.080.0430.060.496 + j0.4920.496 + j0.4920.128 + j0.0390.128 + j0.03928162816195195210210215215240240 67348899
2/0 AWG2/0 AWG0.0810.120.1020.150.0530.080.0420.060.495 + j0.4280.495 + j0.4280.128 + j0.0470.128 + j0.04729522952220220235235245245275275 65354599
3/0 AWG3/0 AWG0.0640.100.0810.120.0480.070.0400.060.531 + j0.4820.531 + j0.4820.162 + j0.0430.162 + j0.04331103110250250270270285285315315 65354699
4/0 AWG4/0 AWG0.0510.080.0650.100.0440.070.0390.060.495 + j0.4280.495 + j0.4280.128 + j0.0470.128 + j0.04732843284285285305305325325360360 67349699
250 KCMIL250 KCMIL0.0430.060.0560.080.0420.060.0380.060.495 + j0.4280.495 + j0.4280.128 + j0.0470.128 + j0.04734513451310310335335360360400400 65354799
350 KCMIL350 KCMIL0.0310.050.0410.060.0370.060.0360.050.496 + j0.4920.496 + j0.4920.128 + j0.0390.128 + j0.03937703770375375400400435435490490 65354899
500 KCMIL500 KCMIL0.0220.030.0300.040.0320.050.0340.050.497 + j0.3790.497 + j0.3790.133 + j0.0470.133 + j0.04741674167450450485485535535600600 65354999

Números de parte en esta familia (9)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
673477992-7 3 CONDUCTORES CU 220 MILS TR-XLP 15KV 133% T/S 1X6 CU GW NEGRO CUBIERTA PVC UL 2-7 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X6 CU GW BLACK PVC UL2 AWG 3C 7 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
673482991-19 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X4 CU GW NEGRO PVC UL 1-19 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X4 CU GW BLACK PVC UL1 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
673488991/0-19 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X4 CU GW NEGRO PVC UL 1/0-19 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X4 CU GW BLACK PVC UL1/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
653545992/0 AWG 19 HILOS 3 CONDUCTORES CU 220 MILS TR-XLP 15KV 133% T/S 1X4 CU GW NEGRO PVC UL 2/0-19 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X4 CU GW BLACK PVC UL2/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
653546993/0 AWG 19 HILOS 3 CONDUCTORES CU 220 MILS TR-XLP 15KV 133% T/S 1X3 CU GW NEGRO PVC UL 3/0-19 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X3 CU GW BLACK PVC UL3/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
673496994/0-19 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X3 CU GW NEGRO PVC UL 4/0-19 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X3 CU GW BLACK PVC UL4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
65354799250 kcmil 37 HILOS 3 CONDUCTORES CU 220 MILS TR-XLP 15KV 133% T/S 1X3 CU GW NEGRO PVC UL 250-37 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X3 CU GW BLACK PVC UL250 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
65354899350 kcmil 37 HILOS 3 CONDUCTORES CU 220 MILS TR-XLP 15KV 133% T/S 1X2 CU GW NEGRO PVC UL 350-37 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X2 CU GW BLACK PVC UL350 KCMIL 3C 37 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
65354999500 kcmil 37 HILOS 3 CONDUCTORES CU 220 MILS TR-XLP 15KV 133% T/S 1X1 CU GW NEGRO PVC UL 500-37 3/C CU 220 MILS TR-XLP 15KV 133% T/S 1X1 CU GW BLACK PVC UL500 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables Southwire 15KV son apropiados para uso en áreas húmedas y secas, conduits, ductos, canalizaciones, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no exceda 105°C en operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -35°C para flexión en frío. Para usos en lugares peligrosos clase I y II, División 2 según los artículos 501 y 502 del NEC. Clasificado para una presión lateral máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
