Cobre comprimido 15kV con aislamiento NLEPR 133% IL, tres tierras, armadura ARMOR-X®, cubierta PVC roja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire: SPEC46456

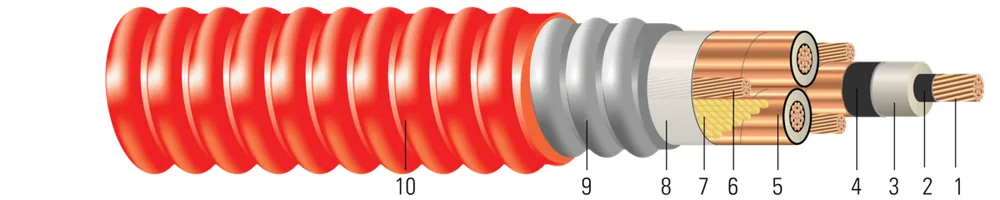

Tipo MV-105 Cable de Tres Conductores de Cobre, 220 Mils Caucho de Etileno Propileno sin Plomo (NL-EPR) Nivel de Aislamiento 133%, Pantalla de Cinta, Tres Tierras, Armadura de Aluminio Corrugada Soldada Continua - ARMOR-X^®, Cubierta de Cloruro de Polivinilo (PVC). Adecuado para Aplicaciones VFD. Libre de Silicón

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (2) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Diámetro Sobre Aislamiento (in)(cm)	Espesor del Aislamiento (mils)(mm)	Diámetro Sobre Blindaje (in)(cm)	Tamaño de Tierra	Diámetro Sobre Armadura (in)(cm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso Aprox. (lbs/1000')(kgs/km)	Tensión de Jalado Máximo (lbs)(kg)	Radio de Curvatura Mín. (in)(cm)
350 KCMIL350 KCMIL	3737	0.6611.68	1.1272.86	2205.59	1.1873.01	3x63x6	3.2208.18	852.16	3.3908.61	740611021	84003810.17	23.760.20	45834799
500 KCMIL500 KCMIL	3737	0.7892.00	1.2753.24	2205.59	1.3353.39	3x13x1	3.5408.99	852.16	3.7109.42	910113544	120005443.10	25.965.79	67346599
350 KCMIL350 KCMIL	0.0310.05	0.0410.06	0.0280.04	0.0360.05	0.344 + j0.2340.344 + j0.234	0.020 + j0.0340.020 + j0.034	37703770	375375	400400	435435	490490	45834799
500 KCMIL500 KCMIL	0.0220.03	0.0300.04	0.0250.04	0.0340.05	0.518 + j0.5310.518 + j0.531	0.162 + j0.0430.162 + j0.043	41674167	450450	485485	535535	600600	67346599

Números de parte en esta familia (2)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
45834799	350-37 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL O MV-105 15KV 133% CUBIERTA PVC ROJA 0 FT 350-37 3/C CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL OR MV-105 15KV 133% RED PVC JACKET 0 FT	350 KCMIL 3C 37 STR	1-NEGRO/6 AWG DESNUDO TIERRA/NEGRO-/6 AWG DESNUDO TIERRA/NEGRO-/6 AWG DESNUDO TIERRA	CARRETE CORTE A LA MEDIDA
67346599	500-37 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#1 CU GW ARMOR-X MC-HL O MV-105 15KV 133% CUBIERTA PVC ROJO 500-37 3/C CPRESS CU NL-EPR 25% T/S 3X#1 CU GW ARMOR-X MC-HL OR MV-105 15KV 133% RED PVC JACKET	500 KCMIL 3C 37S	1-NEGRO/1 AWG DESNUDO TIERRA/NEGRO-/1 AWG DESNUDO TIERRA/NEGRO-/1 AWG DESNUDO TIERRA	CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables blindados 15KV ARMOR-X^® con 50% de tierra de Southwire son cables blindados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, y donde se deseen propiedades eléctricas superiores. Estos cables pueden funcionar continuamente a una temperatura de conductor no superior a 105°C para operación normal, 140°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito, y -50°C para doblado en frío. Para uso en ubicaciones peligrosas Clase I, II y III, División 1 y 2 según los Artículos 501, 502 y 503 de la NEC. El cable es adecuado para aplicaciones VFD

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
UL 1072 Medium-Voltage Power Cables
UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
ABS Listed as CWCMC
